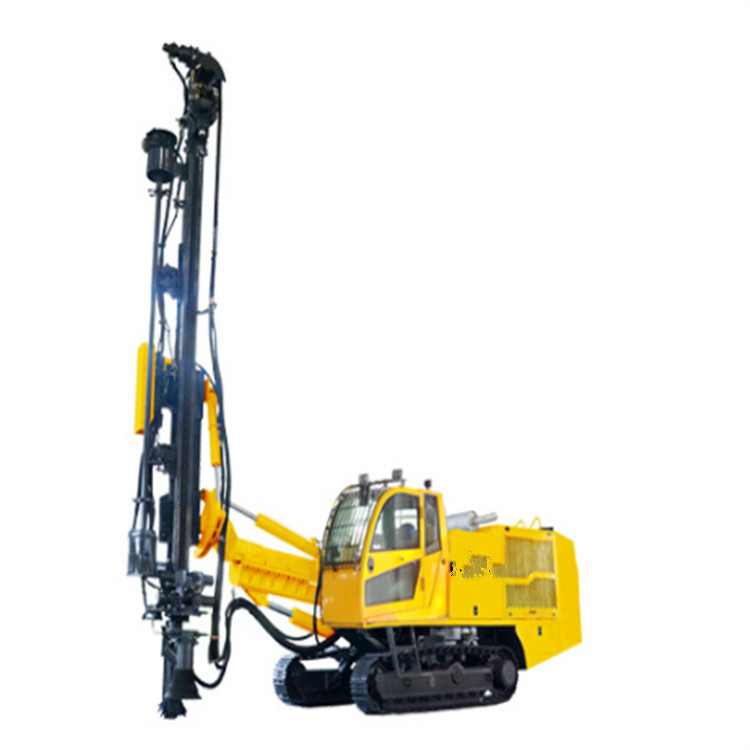

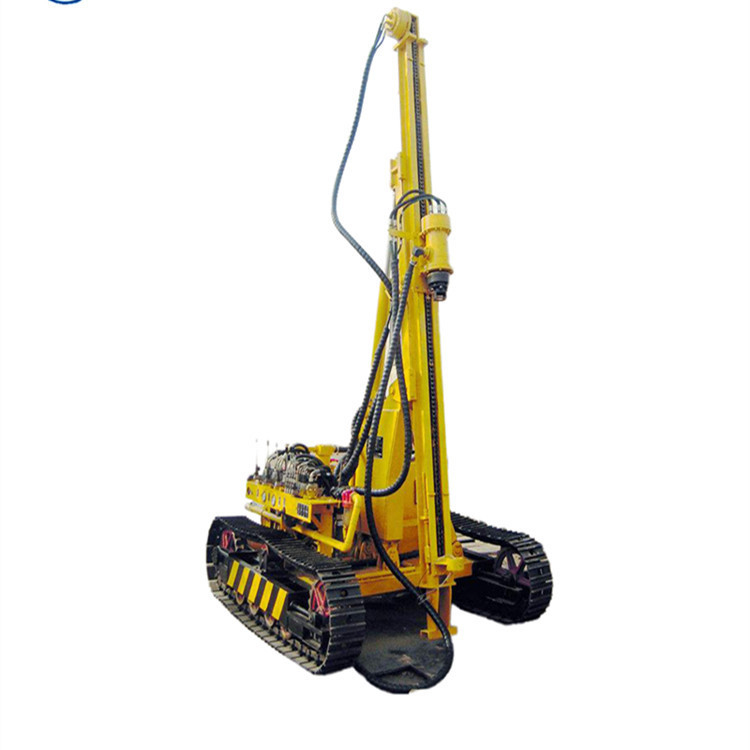

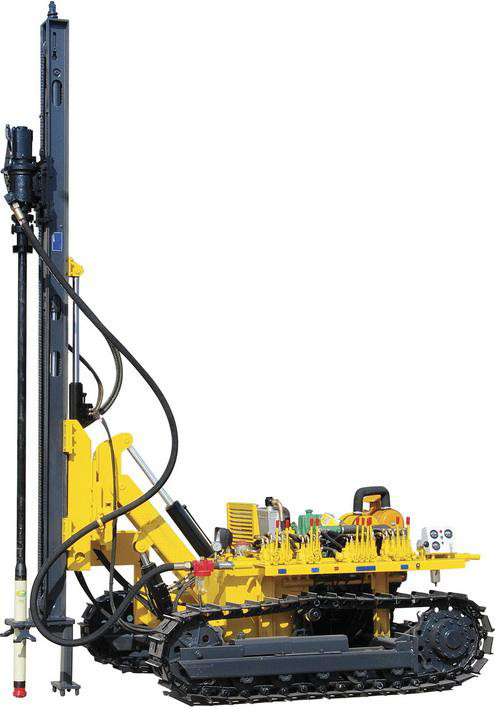

جهاز حفر مجنزر هيدروليكي 380 فولت
,جهاز حفر مجنزر هيدروليكي 5.8 كجم
,جهاز حفر الصخور
-
نوع الطاقةديزل
-
الجهد االكهربى380 فولت
-
وزن5.8 كجم
-
قطر الحفر90 مم ، 105 مم
-
عمق الحفر30 م
-
عيار قضيب الحفر89/76 مم * 3 م / بيسي
-
قطر الحفر90-150 ملم
-
ضغط العمل0.7-1.7 ميجا باسكال
-
استهلاك الهواء9-14 م 3 / دقيقة
-
البعد (L * W * H)6500 مم * 2210 مم * 2700 مم
-
مكان المنشأالصين
-
اسم العلامة التجاريةZT
-
إصدار الشهاداتCE ISO
-
رقم الموديلZTC153
-
الحد الأدنى لكميةحاسب شخصي 1
-
الأسعارUSD15000-22000/PC
-
تفاصيل التغليفحقيبة خشبية
-
وقت التسليم7-15 يوم عمل
380 فولت الهيدروليكية الزحام حفر الجهاز الصخري حفر الجهاز لإنشاء جسر الطريق
آلة الحفر الهيدروليكية للصخور للأسس الهندسة البناء بناء الطريق الجسر
وصف أجهزة الحفر الزحافية ZTC153
1نظام الدفع الجديد
يستخدم نظام الدفع بالسلسلة الهيدروليكية، والبنية المدمجة، وقوة رفع كبيرة واستقرار.
2نظام التحكم المركزي
يحتوي على نظام هيدروليكي متقدم ونظام طريق جوي، جميع التحركات مركزية التحكم، سهلة وسهلة.
تقديم صمام هيدروليكي لتحقيق حركات مختلفة من ذراع الحفر، وضمان حفر منصة مستقرة وكفاءة عالية للحفر الصخري.
صمام الوقود أحادي الاتجاه المصمم خصيصًا في النظام الهيدروليكي يمكن أن يدرك ضبط السرعة بدون خطوة للدوران ، لزيادة التطبيق على مختلف طبقات الصخور وكفاءة العمل.
3، قوة متطابقة موثوقة
توفير YC4D80-T21 56kw محرك الديزل و 45kw محرك كهربائي لهذه منصة الحفر.
خزان المياه ومبرد الزيت الهيدروليكي يضمن نظام الديزل والحفر الهيدروليكي يعمل بأمان وموثوقية.
مضخة التروس المتصلة واحدة توفر القوة الدافعة لنظام الدفع ونظام الدوران على التوالي عن طريق صمام التحويل. النظام الهيدروليكي أكثر استقرارًا وموثوقية.
4، سلسلة السحب لحماية جميع خرطوم الهواء وخراطوم الزيت من الضرر، زيادة عمر الخدمة للخراطوم.
5، رأس قوة قوية مع محرك مزدوج
محرك التشغيل يتبنى محرك تخفيض التروس الكوكبية ومحرك التذبذب مع تقنية أجنبية متقدمة. يتحرك بشكل مستقر مع سرعة منخفضة وعزم دوران عال.
6جهاز حماية الديزل
نظام الاستنشاق الطبيعي يجمع بين فلتر الهواء الصحراوي وفلتر الهواء الثاني وفلتر الزيت لتحسين قابلية تطبيق البيئة العدائية وعمر العمل للديزل
منصة الحفر تستخدم مصدر هواء نظيف من ضاغط الهواء وقطع طريق استنشاق الديزل الطبيعي.
صمام الوقود أحادي الاتجاه يمكنه ضبط وتثبيت تدفق الهواء من الديزل.
مجفف الهواء يمكن أن يزيل الماء من مصدر الهواء من ضاغط الهواء بكفاءة.
7، موثوق بها أربع عجلات وحزام واحد
الحزام الزاحف المدمج يتركز بسهولة مع أداء موثوق به.
عجلة سلسلة الرعاية، ربيع التوتر وسائط تورجور يمكن أن تضمن درجة التوتر الحزام الزاحف المناسبة.
تطبيق ZTC153 أجهزة الحفر الزحفية:
المعلمات التقنية لمعدة الحفر الزحفية ZTC153:
| قطر الحفر | φ90-φ150ملم | عمق الحفر | 30 متر | |
| صلابة الصخور | f=620 | سرعة السفر | 2.5 كم/ساعة | |
| القدرة على التسلق | 30° | النظام الكهربائي | 24 فولت | |
| نوع الطاقة | محركات الديزل والكهربائية | سعة خزان الديزل | 70((ل)) | |
| سعة خزان الزيت | 155((ل)) | مجموع وزن الجهاز | 5.8t | |
| بعد النقل (الطول)×العرض×الارتفاع) | 6500×2210×2700ملم | |||
| نظام القيادة | طراز محرك الديزل | YC4D80-T21 | ||
| الطاقة المسموح بها لمحرك الديزل/سرعة | 56 كيلوواط/2200 دورة في الدقيقة | |||
| نموذج المحرك الكهربائي | Y-B35-225M | |||
| قوة المحرك الكهربائي / سرعة الدوران | 45kw / 1450rpm | |||
|
رأس الطاقة (محرك مزدوج) |
(14MPa)عزم دوران الخروج | 3200N·م | ||
| سرعة الدوران الخارجي | 60 دورة في الدقيقة,90 دورة في الدقيقة,120 دورة في الدقيقة,200 دورة في الدقيقة | |||
| المروحة | طريقة التغذية | أسطوانة الزيت إلى السلسلة | ||
| طول الدفع مرة واحدة | 3000ملم | |||
| تعويض طول الدفع | 900ملم | |||
| قوة الدفع | ~ 15kN | |||
| قوة الرفع | ~ 20kN | |||
| سرعة الدفع | 0.8m/s | |||
| سرعة الدفع السريعة | 1.5m/S | |||
| سرعة الرفع | 0.8m/s | |||
| سرعة رفع سريعة | 1.5m/s | |||
| نظام هيدروليكي | أعلى ضغط في النظام الهيدروليكي | 17.5MPa | ||
| ضغط عمل محطة الحفر | 17.5MPa | |||
| ضغط القيادة القصوى | 16MPa | |||
| ضغط رفع أقصى | 17.5MPa | |||
| ضغط القوة القصوى للأمام | 14MPa | |||
| ضغط أقصى رأس الطاقة العكسي | 17.5MPa | |||
| ضغط العمل الأقصى لسلاسل تحديد الموقع | 17.5MPa | |||
| زاوية جهاز الحفر | أعلى ثقب أفقي | 3.8م | ||
| أدنى ثقب أفقي | 0.30م | |||
| زاوية تأرجح ذراع الحفر | اليسار 31°،اليمين 32° | |||
| زاوية إلقاء ذراع الحفر |
أفقي أسفل 23°، أفقياً صعوداً 55° |
|||
| زاوية إلقاء الإطار |
أفقي أسفل 100°، أفقياً للأعلى 13° |
|||
| زاوية تأرجح الإطار |
المركز إلى اليسار 90° المركز إلى اليمين 90° |
|||
المعلمات التقنية لضاغط الهواء المتطابقة من منصة الحفر الزحفية ZTC153T:
| النموذج | 18-17 |
| حركة الغاز (م3/دقيقة) | 18 |
| ضغط تحريك الغاز ((بار) | 17 |
| محتوى الغاز (L) | 189 |
| محتوى زيت التشحيم ((L) | 105 |
| مصنع محركات الديزل | اللجنة |
| النموذج | 6CTA8.3-C260 |
| مقدار البلاستيك | 6 |
| الطاقة الاسمية ((kw) | 194 |
| سرعة الدوران الاسمية ((rpm)) | 1400 |
| محتوى زيت الديزل ((L) | 24 |
| محتوى سائل التبريد ((L) | 60 |
| بطارية | 6-QW-165MF*2 |
| محتوى خزان الوقود ((L) | 380 |
| الأبعاد (ملم) | 49808*1980*2320 |
| الوزن (كيلوغرام) | 4500 |
| حجم صمام التهوية | 1-G2 1-G1 |
| النموذج | 18-17 |
| حركة الغاز (م3/دقيقة) | 18 |
| ضغط تحريك الغاز ((بار) | 17 |
| محتوى الغاز (L) | 189 |
| محتوى زيت التشحيم ((L) | 105 |
| مصنع محركات الديزل | اللجنة |
| النموذج | 6CTA8.3-C260 |
| مقدار البلاستيك | 6 |
| الطاقة الاسمية ((kw) | 194 |
| سرعة الدوران الاسمية ((rpm)) | 1400 |
| محتوى زيت الديزل ((L) | 24 |
| محتوى سائل التبريد ((L) | 60 |
| بطارية | 6-QW-165MF*2 |
| محتوى خزان الوقود ((L) | 380 |
| الأبعاد (ملم) | 49808*1980*2320 |
| الوزن (كيلوغرام) | 4500 |
| حجم صمام التهوية |
1-G2 1-G1 |
