مونو جاك جسر نصب آلة الهندسة الإجهاد هيدروليكي بعد الشد

جاك هيدروليكي بعد الإجهاد بعد الشد

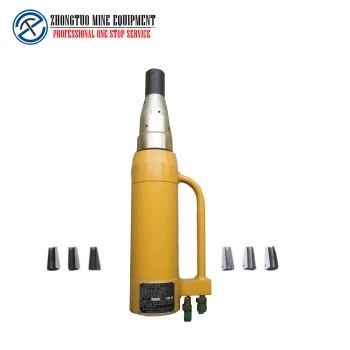

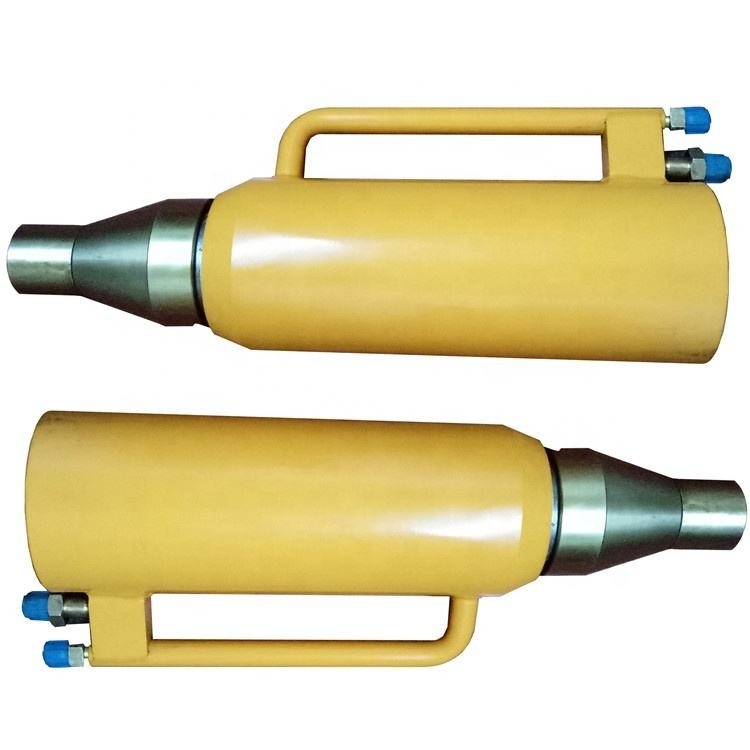

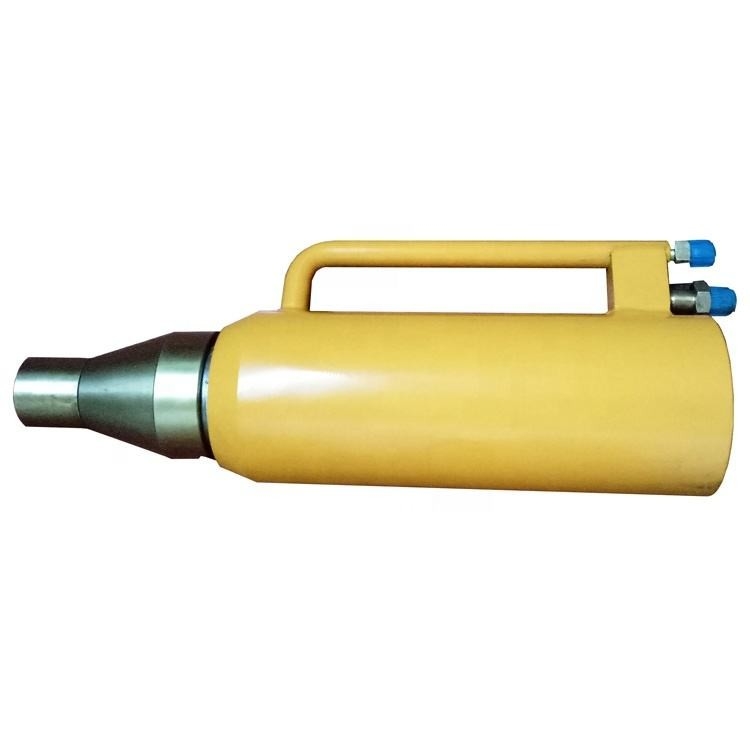

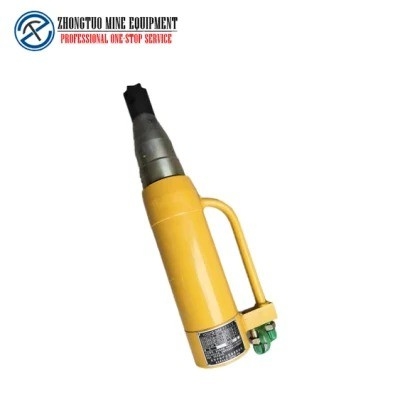

وصف جاك أحادي ستراند بعد الشد

رافعات الشد عبارة عن روافع خاصة تُستخدم لشد خيوط الفولاذ والأوتار الأخرى المجهدة مسبقًا.يجب استخدام رافعة الشد مع مضخة زيت الشد ، ويتم توفير الطاقة من أجل الشد والعودة إلى الأعلى بواسطة زيت الضغط العالي لمضخة زيت الشد.

المعلمة الفنية لمقبس أحادي

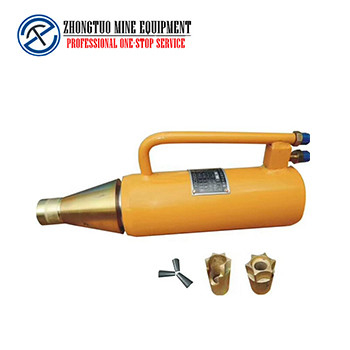

مكونات مونو جاك

ميزة هيكل الرافعة الهيدروليكية بعد الشد

1. كل من أسطوانة الشد وأسطوانة الإرجاع تكونان بإحكام مزدوج ، مما يحسن موثوقية الختم.الأسطوانة الصغيرة والأسطوانة الثانية والأسطوانة الصغيرة وغطاء النهاية الخلفي والأسطوانة الصغيرة وحلقة الأداة كلها متصلة بمفاتيح لمنع الدوران.جميعها مختومة بحلقة Gree أو حلقة ستيرلينغ ، وختم موثوق.

2. تم تصميم الاسطوانة الثانية ورأس المكبس ككل ، مما يجنب احتمال حدوث عطل بسبب لحام الجسمين أو الوصلة الملولبة للهيئتين.يزيد من صعوبة تقنية المعالجة ولكنه يحسن الموثوقية.

3. التصميم المحسن للحلقة المقاومة للاهتراء والغطاء المقاوم للاهتراء يتجنب احتمال إجبار نوع التجميع على الخروج ويحسن موثوقية المنتج.

4. جميع الأجزاء المهمة تحت الضغط مصنوعة من هياكل سبائك عالية الجودة أو أداة فولاذية لتحسين الصلابة والقوة.

مجالات التطبيق للرافعة الهيدروليكية سابقة الإجهاد بعد الشد

عند الشد ، يكون العمل مستقرًا ، ويكون ضغط الزيت مرتفعًا ، وقوة التوتر كبيرة.يستخدم على نطاق واسع في البناء المسبق الإجهاد لجسور الطرق السريعة وجسور السكك الحديدية وسدود الطاقة الكهرومائية والمباني الشاهقة.

نقاط تشغيل الرافعة الهيدروليكية بعد الشد

1. قبل توصيل أنبوب الزيت ، يجب تنظيف أنبوب الزيت ، وخاصة جزء الفوهة.
2. يجب تشغيل الرافعة من 3-5 مرات بدون حمل قبل استخدامها لإزالة الهواء من التجويف الداخلي.
3. يتم توصيل الرافعة بمضخة الزيت من خلال أنبوب زيت عالي الضغط ، ويقوم كهربائي محترف بتوصيل مضخة الزيت بمصدر الطاقة من خلال سلك الطاقة.
4. قم بتشغيل مضخة الزيت وتشغيلها لمدة لا تقل عن 3 دقائق.
5. يتبادل كباس الرافعة 3 مرات على الأقل.إذا كان هناك زحف ، فيمكن زيادته إلى 6 مرات.إذا كان لا يزال هناك زحف ، فيجب إيقاف المضخة لفحص وتحليل الأسباب.
6. عند معايرة الرافعة ونظام مضخة الزيت وقبل إجراء الشد ، يجب أن يعمل الرافعة فارغة.بعد أن يصبح كل شيء طبيعيًا ، يمكن بدء عمل المعايرة والشد.
