CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack

CE آلة بناء جسر الشد الذكي 100-650T جاك الضغط الهيدروليكي

المنتجات - نظام جاك ستراند
  • إبراز

    آلة بناء جسر الرافعة الشدادية

    ,

    جاك الضغط الهيدروليكي 100T

    ,

    جاك الضغط الهيدروليكي 650T

  • مواد
    سبائك الصلب والحديد الصب والصلب والبلاستيك
  • السكتة الدماغية
    200 ملم
  • جاك كاباسيت
    650 كيلو نيوتن إلى 6000 كيلو نيوتن
  • اللون
    الأصفر
  • القطر المطبق لحبال الكمبيوتر والصلب
    15.7 ملم ، 15.24 ملم ، 12.7 ملم ، 12.9 ملم ، 9.52 ملم
  • رمز النظام المنسق
    841221000
  • خدمة ما بعد البيع
    خدمة التوجيه والتتبع
  • ضمان
    سنة واحدة
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    ZHONGTUO
  • إصدار الشهادات
    CE ISO
  • الحد الأدنى لكمية
    حاسب شخصي 1
  • الأسعار
    negotiated
  • تفاصيل التغليف
    حقيبة خشبية
  • وقت التسليم
    7-15 يوم
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

CE آلة بناء جسر الشد الذكي 100-650T جاك الضغط الهيدروليكي

  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
  • CE Bridge Construction Machine Intelligent Tension 100-650T Hydraulic Stressing Jack
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ
عملية عمل جاك ما بعد التوتر
عندما يتم شد أوتار الضغط المسبق ، تدخل فوهة الزيت لأسطوانة الشد الزيت ، وتعيد فوهة الزيت لأسطوانة الضغط الزيت.يتم توصيل أسطوانة زيت الضغط ، وغطاء التوصيل ، وغطاء الدعم معًا والتحرك إلى اليمين لدعم حلقة المرساة ؛أسطوانة زيت الشد ، غطاء الجوز النهائي ، والمقبس يتم توصيله بالكم من خلال القلب لدفع مرساة الأداة للانتقال إلى اليسار وشد الأوتار المجهدة مسبقًا ؛عندما يتم ضغط المرساة وتثبيتها ، بشرط الحفاظ على استقرار التوتر ، تدخل فوهة الزيت لأسطوانة الضغط الزيت ، ويتم توصيل مكبس الضغط والغطاء الواقي ورأس الضغط ببعضهما البعض.تحرك إلى اليمين ككل لفرض المشبك على حلقة التثبيت ؛في هذا الوقت ، تقوم فوهة الزيت في أسطوانة الشد بإرجاع الزيت ، وتدخل فوهة الزيت لأسطوانة الضغط العلوي الزيت ، وتعود أسطوانة الشد هيدروليكيًا.أخيرًا ، تقوم فوهات الزيت الخاصة بأسطوانة الشد وأسطوانة الضغط العلوي بإرجاع الزيت في نفس الوقت ، ويعود مكبس الضغط العلوي إلى إعادة الضبط تحت تأثير قوة الزنبرك.

المعلمة الفنية لجاك بعد الشد
مواصفات النموذج قوة الشد الاسمية (KN) ضغط الزيت الاسمي (الأم) قطر الفتحة (مم) تثبيت فتحة لوحة الحد (مم) أداة التركيب (مم) حجم القطر الخارجي (مم)
القطر * الارتفاع
YDC650 650 48 72 99 95 200 * 385
YDC1000 1000 50 78 111 111 230 * 385
YDC1500 1500 52 94 150 150 270 * 390
YDC2000 2000 53 118 177 177 320 * 400
YDC2500 2500 52 128 210 185 345 * 400
YDC3000 3000 52 135 190 185 370 * 400
YDC3500 3500 51 160 232 232 420 * 400
YDC4000 4000 52 165 252 252 450 * 410
YDC5000 5000 52 196 260 265 500 * 410
YDC6500 6500 53 220 295 235 580 * 420
YDC10000 10000 50 270 440 415 740 * 570



ميزات جاك ما بعد التوتر

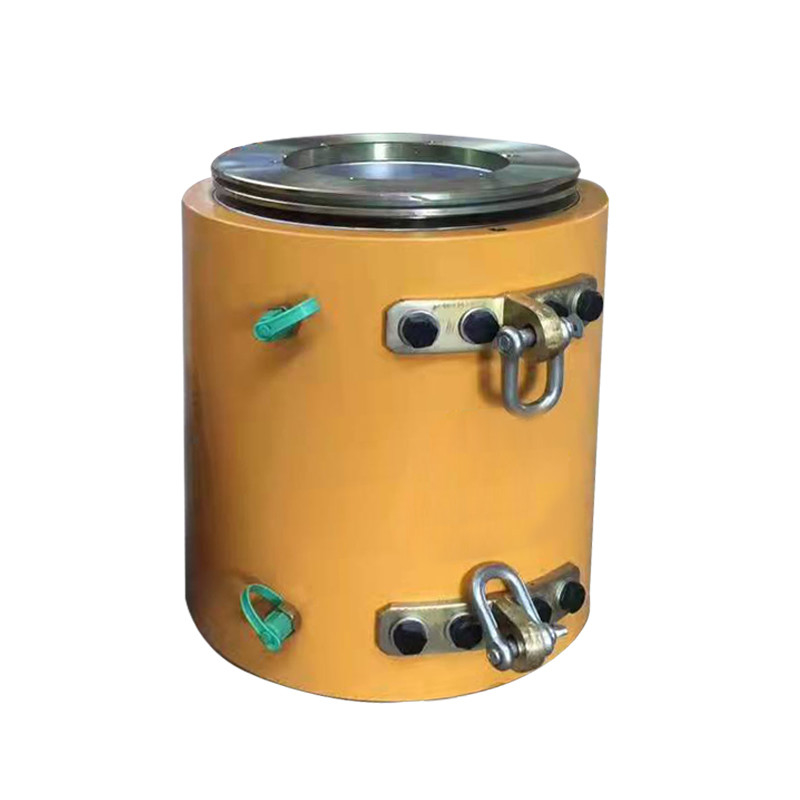

CE آلة بناء جسر الشد الذكي 100-650T جاك الضغط الهيدروليكي 0



صيانة جاك بعد الشد
(1) الممر المحجوز في هيكل السلك الفولاذي ، في متطلبات الشد لشعاع الصلب بطول مكشوف من طول العمل للرافعة حتى 200-250 مم.يجب ألا يفقد السلك الفولاذي رأسه بمطحنة صفائح بعد القطع ، وليس "ريشة" ، وذلك لتجنب انثقاب صعب.
(2) قم بتغطية نهاية السلك الفولاذي الخاص بلوحة تثبيت العمل ، وادفعه إلى لوحة التثبيت وقم بتثبيته في نهاية المرساة
(3) التثبيت: قم بتثبيت مشبك المشبك قبل دفع الحلقة الفولاذية لكل طوق مقطع معًا ، وبعد ذلك سيتم دفع الشريط على طول الفتحة في فتحة التثبيت ، ودفعه باليد للتحرك.
(4) تثبيت لوحة التحديد: تطابق لوحة التباعد فتحة لوحة التثبيت وفقًا لتصميم لوحة تثبيت العمل.

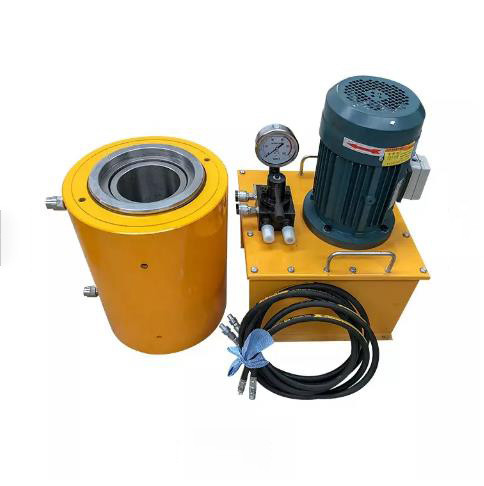

CE آلة بناء جسر الشد الذكي 100-650T جاك الضغط الهيدروليكي 1


إشعارات تشغيل الرافعة الهيدروليكية التي تشدد على خيوط متعددة

1. أثناء بناء الشد المسبق الإجهاد ، يجب معايرة رافعة الشد بمقياس الزيت.
2. يجب استخدام معدات الشد المسبق الإجهاد وأداة المحاذاة المسبق الإجهاد وفقًا لطراز الرافعة في دليل التعليمات الخاص بأداة المحاذاة المنحرفة.
3. قبل استخدام الرافعة ، يجب معايرة الرافعة ، ومضخة الزيت ، ومقياس ضغط الزيت من قبل المؤسسة الفنية للقياس القانوني المرخص لها من قبل الإدارة المختصة في الوقت المناسب ، كما يجب تحديد معامل التصحيح لها.يتم تثبيت رقم الساعة ورقم المقبس واستخدامهما معًا.
4. قبل الشد ، يجب حساب القيمة المقابلة لقراءة مقياس الزيت للحمل المتدرج وقوة الشد وفقًا لمعادلة معامل التصحيح.



بطاقة:

مركز الضغط الهيدروليكي للفتحة

جاك هيدروليكي لبناء السكك الحديدية

جاك هيدروليكي للفتحة المركزية
