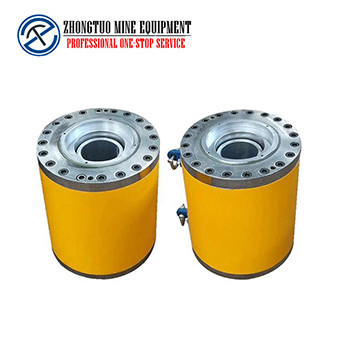

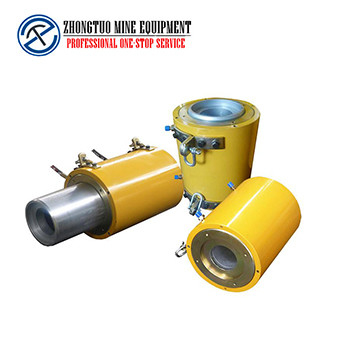

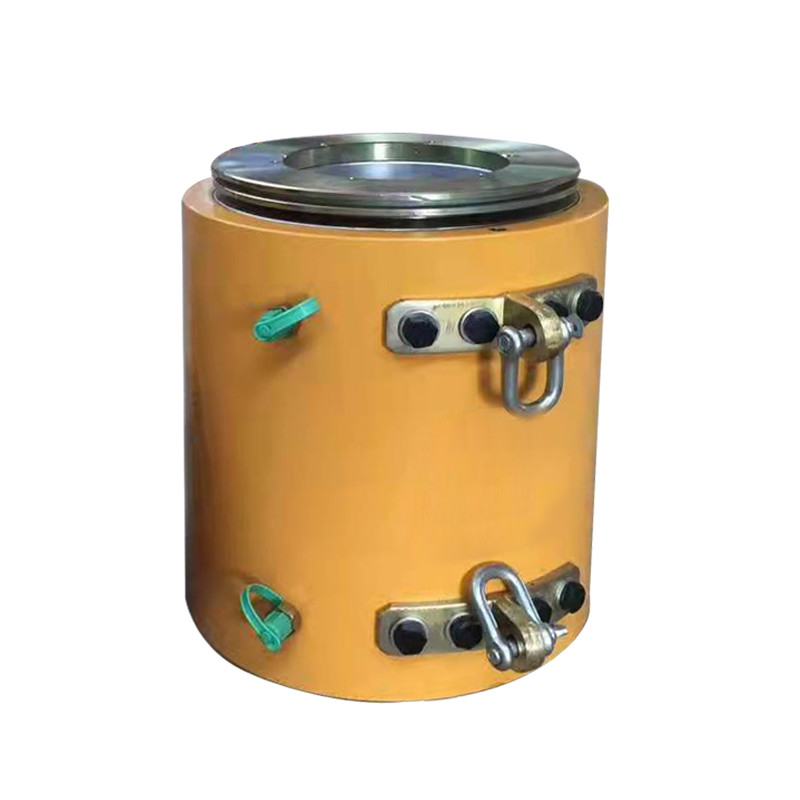

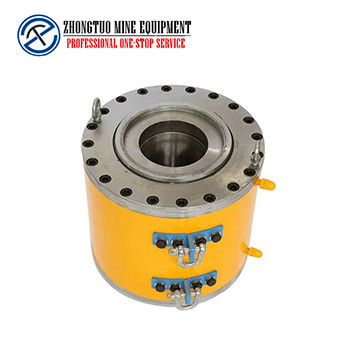

YDC أنواع الضغط الهيدروليكية الجوف الأساسية جاك متعدد حبلا بعد الشد جاك

مميزات جاك الجوف الهيدروليكي

1. إن رافعة الشد من نوع YDC هي رافعة للقلب مسبقة الإجهاد للأغراض العامة ، والتي تستخدم لعمليات الشد لمختلف مراسي حبال الفولاذ.تستخدم على نطاق واسع في المباني الكبيرة بعد الشد ، والهياكل ، والجسور الخرسانية سابقة الإجهاد ، وتثبيت الصخور ، والهياكل الهيدروليكية ، ورسو الأساس ، وغيرها من المشاريع الكبرى.
2. الأجزاء الرئيسية للرافعة مصنوعة من الفولاذ عالي القوة ، والذي يتميز بخصائص الهيكل المضغوط ، الوزن الخفيف ، الحجم الصغير ، الطول المحوري القصير ، وطول التوتر المحجوز القصير للحبال الفولاذية ، والتي يمكن أن توفر مادة حبال الفولاذ.والرفع مرن ، متين ، سهل التشغيل ، وسهل الصيانة.
3. جاك نوع YDC هو نوع من رافعة التغذية ، وهي عبارة عن معدات شد مسبقة الإجهاد متعددة الأغراض.إنه سهل التشغيل ، ويستخدم بشكل أساسي لشد الثقب المفرد ، ويمكن استخدامه أيضًا في التحميل المسبق الطويل والقصير.الشد واستكشاف الأخطاء وإصلاحها ، ومناسب لحزم الأسلاك الفولاذية عالية القوة والخيوط ذات المواصفات المختلفة.

رسم تخطيطي لمقبس الجوف الهيدروليكي

1 ، صامولة تحديد الموضع 2 ، قابس 3 ، حلقة 4 ، أسطوانة 5 ، مكبس 6 ، كم القلب 7 ، حلقة 8 ، فوهة زيت 9 ، لوحة مانعة للتسرب 10 ، حلقة ضغط

تركيب مرفاع ما بعد الشد والرسو

1. يجب أن تكون الخيوط الفولاذية ملولبة في الرواق المحجوز للهيكل ، ويجب أن يكون الطول المكشوف للحبال الفولاذية عند نهاية الشد أطول بـ 200-250 مم من طول عمل الرافعة.يجب قطع الخيط الفولاذي بمطحنة قرصية رفيعة بدون نهايات مفكوكة أو "نهايات خشنة" لتجنب الثقوب الصعبة.

2. قم بتغطية نهاية حزمة الأسلاك الفولاذية للوحة التثبيت العاملة ، وادفعها إلى لوحة قاعدة المرساة ، وقم بمحاذاة الحنفية.

3. تركيب مشابك التثبيت العاملة: قبل تثبيت المشابك ، استخدم الحلقات الفولاذية لتثبيت كل زوج من المشابك معًا ، ثم ادفعهم في الفتحة المستدقة في لوحة التثبيت على طول الشريط الفولاذي ، ثم ادفعهم حتى لا يتحركوا.

4. تركيب لوحة التحديد: تم تصميم لوحة التحديد وفقًا للوحة التثبيت العاملة ومطابقة لثقب لوحة التثبيت.

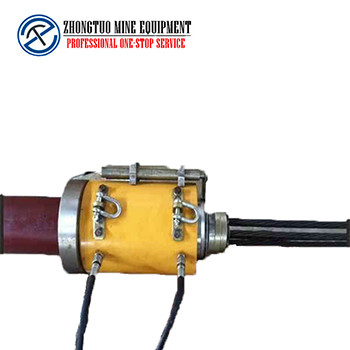

5. تركيب الرافعة: قم أولاً بربط نهاية حزمة الشريط الفولاذي بمسمار سلكي ، ثم ارفع الرافعة وضعها على الشريط الفولاذي ، ثم ضع فتحة الدعم للغطاء الأمامي للمقبس على الجزء الخارجي من الحد لوحة.في هذا الوقت ، يمكن محاذاة المقبس بشكل محوري.

6. قم بتثبيت أداة التثبيت على حافة الدعم في نهاية المكبس.

يتم استخدام الرافعة مع مضخة الزيت الداعمة.يتم توصيل دائرة زيت الشد لمضخة الزيت بفوهة تجويف شد الرافعة ، كما يتم توصيل مقياس الضغط المعاير بدائرة الزيت.يتم توصيل دائرة الزيت المرتجع لمضخة الزيت بفوهة الزيت المرتجعة في الجزء العلوي الجاف ، ويتم ضبط صمام الأمان لدائرة الزيت على 10MPa لضمان السلامة.
