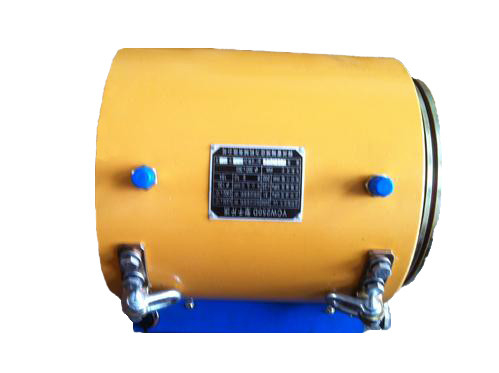

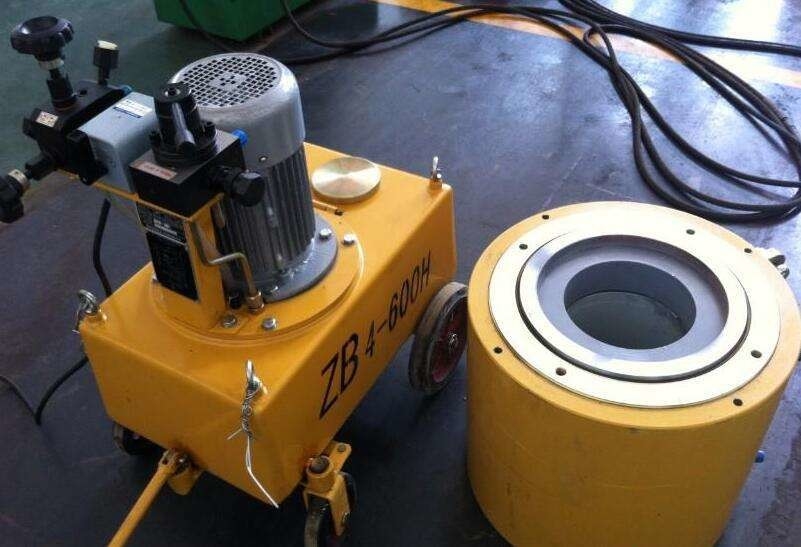

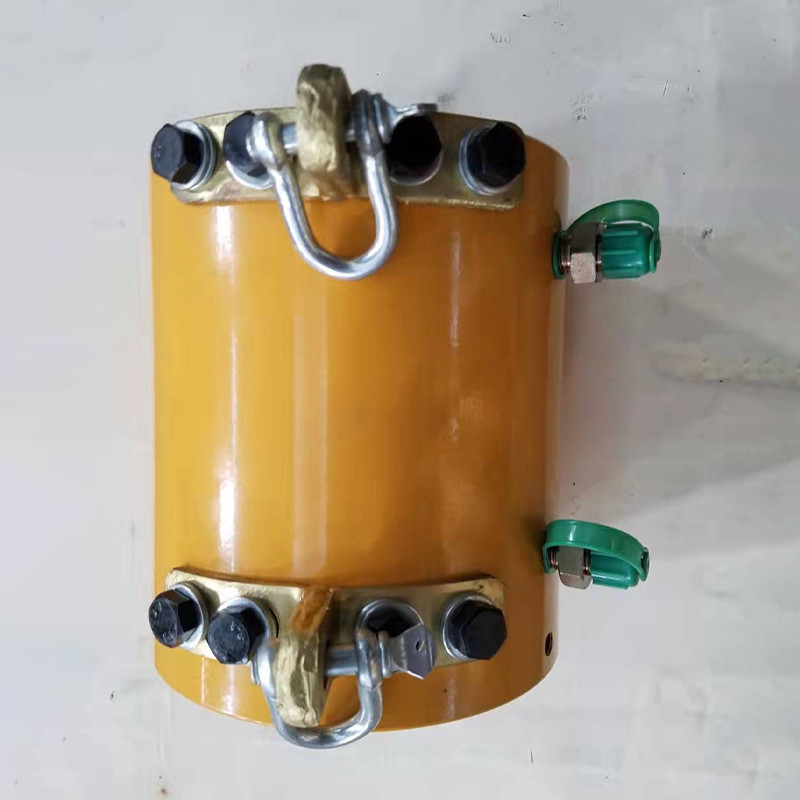

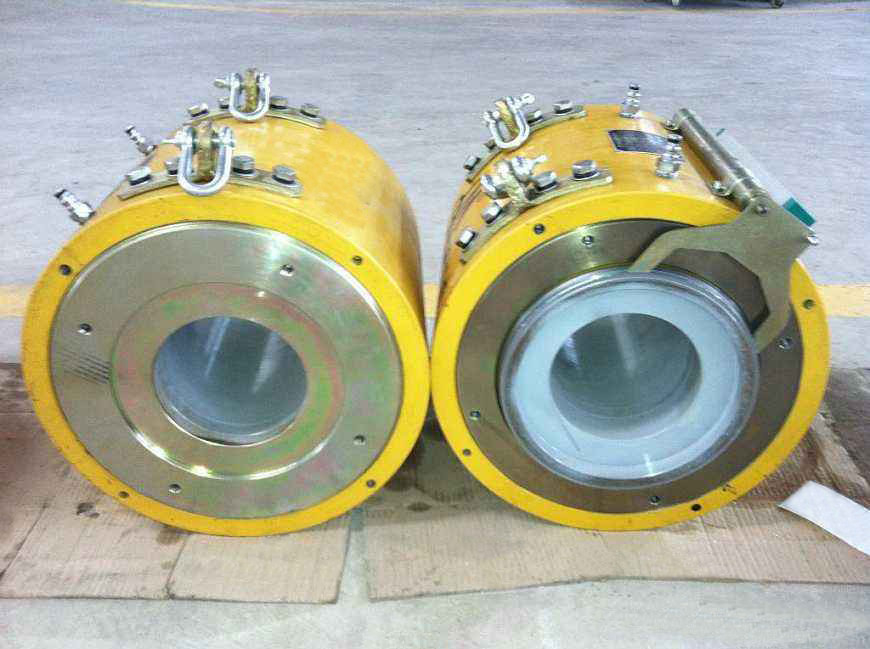

آلة بناء جسر ما بعد الشد CYW 100-650 طن رافعات شد حبلا متعددة

مميزات جاك الجوف الهيدروليكي

1. إن رافعة الشد من نوع YDC هي رافعة للقلب مسبقة الإجهاد للأغراض العامة ، والتي تستخدم لعمليات الشد لمختلف مراسي حبال الفولاذ.تستخدم على نطاق واسع في المباني الكبيرة بعد الشد ، والهياكل ، والجسور الخرسانية سابقة الإجهاد ، وتثبيت الصخور ، والهياكل الهيدروليكية ، ورسو الأساس ، وغيرها من المشاريع الكبرى.
2. الأجزاء الرئيسية للرافعة مصنوعة من الفولاذ عالي القوة ، والذي يتميز بخصائص الهيكل المضغوط ، الوزن الخفيف ، الحجم الصغير ، الطول المحوري القصير ، وطول التوتر المحجوز القصير للحبال الفولاذية ، والتي يمكن أن توفر مادة حبال الفولاذ.والرفع مرن ، متين ، سهل التشغيل ، وسهل الصيانة.
3. جاك نوع YDC هو نوع من رافعة التغذية ، وهي عبارة عن معدات شد مسبقة الإجهاد متعددة الأغراض.إنه سهل التشغيل ، ويستخدم بشكل أساسي لشد الثقب المفرد ، ويمكن استخدامه أيضًا في التحميل المسبق الطويل والقصير.الشد واستكشاف الأخطاء وإصلاحها ، ومناسب لحزم الأسلاك الفولاذية عالية القوة والخيوط ذات المواصفات المختلفة.

تركيب مرفاع ما بعد الشد والرسو

1. يجب أن تكون الخيوط الفولاذية ملولبة في الرواق المحجوز للهيكل ، ويجب أن يكون الطول المكشوف للحبال الفولاذية عند نهاية الشد أطول بـ 200-250 مم من طول عمل الرافعة.يجب قطع الخيط الفولاذي بمطحنة قرصية رفيعة بدون نهايات مفكوكة أو "نهايات خشنة" لتجنب الثقوب الصعبة.

2. قم بتغطية نهاية حزمة الأسلاك الفولاذية للوحة التثبيت العاملة ، وادفعها إلى لوحة قاعدة المرساة ، وقم بمحاذاة الحنفية.

3. تركيب مشابك التثبيت العاملة: قبل تثبيت المشابك ، استخدم الحلقات الفولاذية لتثبيت كل زوج من المشابك معًا ، ثم ادفعهم في الفتحة المستدقة في لوحة التثبيت على طول الشريط الفولاذي ، ثم ادفعهم حتى لا يتحركوا.

4. تركيب لوحة التحديد: تم تصميم لوحة التحديد وفقًا للوحة التثبيت العاملة ومطابقة لثقب لوحة التثبيت.

5. تركيب الرافعة: قم أولاً بربط نهاية حزمة الشريط الفولاذي بمسمار سلكي ، ثم ارفع الرافعة وضعها على الشريط الفولاذي ، ثم ضع فتحة الدعم للغطاء الأمامي للمقبس على الجزء الخارجي من الحد لوحة.في هذا الوقت ، يمكن محاذاة المقبس بشكل محوري.

6. قم بتثبيت أداة التثبيت على حافة الدعم في نهاية المكبس.

مقابس سلسلة YCWB من سلسلة YCWB مقبس سلسلة YCWB - الجيل الرابع من النوع الجديد والمقبس الخفيف الذي قدمناه بنجاح على أساس مقبس سلسلة YCWE وتم تحسينه وتحسينه من قبلنا على الهيكل والحجم.إنه ذو حجم صغير وخفيف الوزن وأداء ختم جيد وقوة وموثوقية عالية وعالمية قوية ، وهو المنتج المحدث للمقبس.يستخدم على نطاق واسع في البناء المسبق الإجهاد بعد الشد.مدعومًا بملحقات مختلفة ، يمكنه شد مجموعة قطع التثبيت M المرساة ومجموعة متنوعة من مجموعة قطع التثبيت بالإضافة إلى مرساة رأس زر DM ومرساة مصبوبة باردة.
