25Ton 500Ton الخرسانة مسبقة الإجهاد بعد الشد جاك الضغط الهيدروليكية الجوف جاك
-
إبراز
رافعة شد الخرسانة 25 طنًا
,رافعة شد ما بعد الإجهاد بقدرة 500 طن
,رافعة هيدروليكية جوفاء
-
السكتة الدماغية200 ملم
-
جاك كاباسيت650 كيلو نيوتن إلى 6000 كيلو نيوتن
-
اللونالأصفر
-
رمز النظام المنسق841221000
-
خدمة ما بعد البيعخدمة التوجيه والتتبع
-
ضمانسنة واحدة
-
أصلشنشى الصين
-
حزمة النقلصندوق خشبي
-
مكان المنشأالصين
-
اسم العلامة التجاريةZHONGTUO
-
إصدار الشهاداتCE ISO
-
الحد الأدنى لكميةحاسب شخصي 1
-
الأسعارnegotiated
-
تفاصيل التغليفحقيبة خشبية
-
وقت التسليم7-15 يوم
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

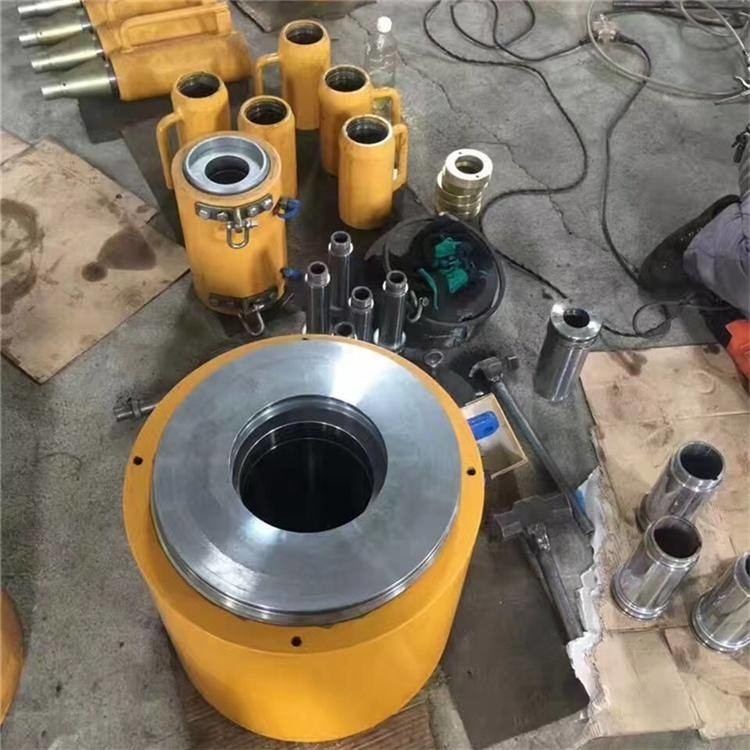

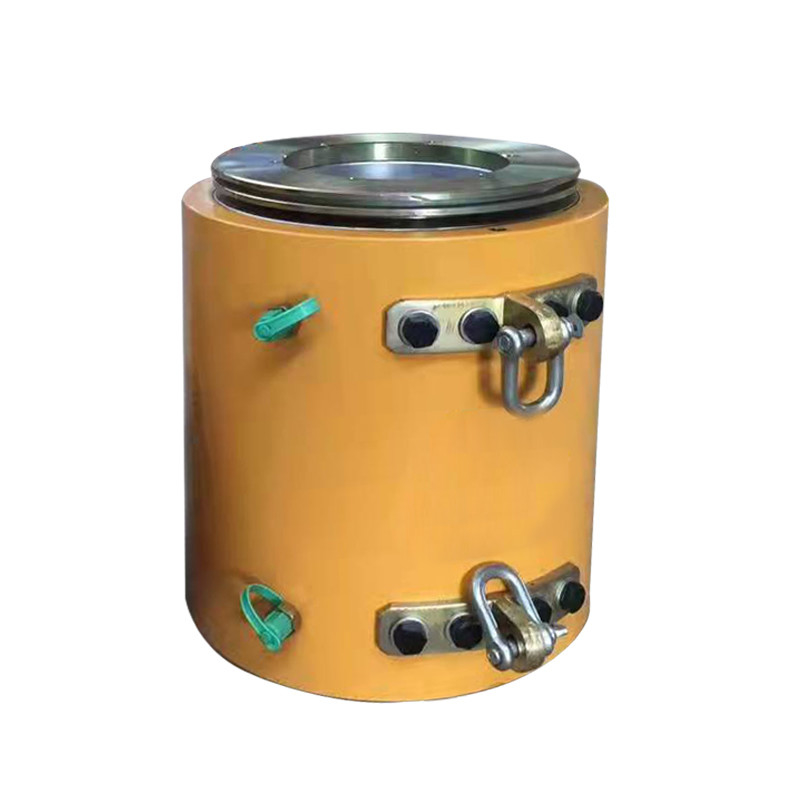

25Ton 500Ton الخرسانة مسبقة الإجهاد بعد الشد جاك الضغط الهيدروليكية الجوف جاك
| مواصفات النموذج | قوة الشد الاسمية (KN) | ضغط الزيت الاسمي (الأم) | قطر الفتحة (مم) | تثبيت فتحة لوحة الحد (مم) | أداة التركيب (مم) | حجم القطر الخارجي (مم) القطر * الارتفاع |
| YDC650 | 650 | 48 | 72 | 99 | 95 | 200 * 385 |
| YDC1000 | 1000 | 50 | 78 | 111 | 111 | 230 * 385 |
| YDC1500 | 1500 | 52 | 94 | 150 | 150 | 270 * 390 |
| YDC2000 | 2000 | 53 | 118 | 177 | 177 | 320 * 400 |
| YDC2500 | 2500 | 52 | 128 | 210 | 185 | 345 * 400 |
| YDC3000 | 3000 | 52 | 135 | 190 | 185 | 370 * 400 |
| YDC3500 | 3500 | 51 | 160 | 232 | 232 | 420 * 400 |
| YDC4000 | 4000 | 52 | 165 | 252 | 252 | 450 * 410 |
| YDC5000 | 5000 | 52 | 196 | 260 | 265 | 500 * 410 |
| YDC6500 | 6500 | 53 | 220 | 295 | 235 | 580 * 420 |
| YDC10000 | 10000 | 50 | 270 | 440 | 415 | 740 * 570 |
مميزات جاك الجوف الهيدروليكي
1. إن رافعة الشد من نوع YDC هي رافعة للقلب مسبقة الإجهاد للأغراض العامة ، والتي تستخدم لعمليات الشد لمختلف مراسي حبال الفولاذ.تستخدم على نطاق واسع في المباني الكبيرة بعد الشد ، والهياكل ، والجسور الخرسانية سابقة الإجهاد ، وتثبيت الصخور ، والهياكل الهيدروليكية ، ورسو الأساس ، وغيرها من المشاريع الكبرى.
2. الأجزاء الرئيسية للرافعة مصنوعة من الفولاذ عالي القوة ، والذي يتميز بخصائص الهيكل المضغوط ، الوزن الخفيف ، الحجم الصغير ، الطول المحوري القصير ، وطول التوتر المحجوز القصير للحبال الفولاذية ، والتي يمكن أن توفر مادة حبال الفولاذ.والرفع مرن ، متين ، سهل التشغيل ، وسهل الصيانة.
3. جاك نوع YDC هو نوع من رافعة التغذية ، وهي عبارة عن معدات شد مسبقة الإجهاد متعددة الأغراض.إنه سهل التشغيل ، ويستخدم بشكل أساسي لشد الثقب المفرد ، ويمكن استخدامه أيضًا في التحميل المسبق الطويل والقصير.الشد واستكشاف الأخطاء وإصلاحها ، ومناسب لحزم الأسلاك الفولاذية عالية القوة والخيوط ذات المواصفات المختلفة.
تركيب مرفاع ما بعد الشد والرسو
1. يجب أن تكون الخيوط الفولاذية ملولبة في الرواق المحجوز للهيكل ، ويجب أن يكون الطول المكشوف للحبال الفولاذية عند نهاية الشد أطول بـ 200-250 مم من طول عمل الرافعة.يجب قطع الخيط الفولاذي بمطحنة قرصية رفيعة بدون نهايات مفكوكة أو "نهايات خشنة" لتجنب الثقوب الصعبة.
2. قم بتغطية نهاية حزمة الأسلاك الفولاذية للوحة التثبيت العاملة ، وادفعها إلى لوحة قاعدة المرساة ، وقم بمحاذاة الحنفية.
3. تركيب مشابك التثبيت العاملة: قبل تثبيت المشابك ، استخدم الحلقات الفولاذية لتثبيت كل زوج من المشابك معًا ، ثم ادفعهم في الفتحة المستدقة في لوحة التثبيت على طول الشريط الفولاذي ، ثم ادفعهم حتى لا يتحركوا.
4. تركيب لوحة التحديد: تم تصميم لوحة التحديد وفقًا للوحة التثبيت العاملة ومطابقة لثقب لوحة التثبيت.
5. تركيب الرافعة: قم أولاً بربط نهاية حزمة الشريط الفولاذي بمسمار سلكي ، ثم ارفع الرافعة وضعها على الشريط الفولاذي ، ثم ضع فتحة الدعم للغطاء الأمامي للمقبس على الجزء الخارجي من الحد لوحة.في هذا الوقت ، يمكن محاذاة المقبس بشكل محوري.
6. قم بتثبيت أداة التثبيت على حافة الدعم في نهاية المكبس.
تركيب الرافعات وأدوات التثبيت
(1) يتم ربط الخيط الفولاذي في الممر المحجوز للهيكل ، ويطلب أن يكون الطول المكشوف لحزمة الأسلاك الفولاذية أطول 200-250 مم من طول عمل الرافعة عند نهاية التوتر.يجب قطع الخيط الفولاذي بمطحنة صفائح ويجب ألا يكون فضفاضًا أو "شعرًا" حتى لا يثقب بصعوبة.
(2) قم بتغطية نهاية حزمة الأسلاك الفولاذية الخاصة بلوحة التثبيت العاملة ، وادفعها إلى لوحة التثبيت ، وقم بتثبيتها عند المحطة.
(3) تركيب مشابك التثبيت العاملة: قبل تثبيت المشابك ، استخدم حلقة فولاذية لربط كل زوج من المشابك معًا ، ثم ادفعها على طول الشريط الفولاذي في الفتحة المخروطية للوحة التثبيت ، وادفعها يدويًا حتى يتم تثبيتها. لا يتحرك.
(4) قم بتثبيت لوحة التحديد: تم تصميم لوحة التحديد وفقًا للوحة التثبيت العاملة وتتوافق مع فتحة لوحة التثبيت.
(5) تركيب الرافعة: أولاً تنتهي حزمة الشريط الفولاذي بربط دبوس سلكي ، ويمكن تعليق المقبس وتثبيته على الحزمة الفولاذية ، ويتم ضبط فتحة الغطاء الأمامي للمقبس على الجزء الخارجي من لوحة الحد.في هذا الوقت يمكن محاذاة المقبس بشكل مركز.
(6) قم بتثبيت أداة التثبيت على السدادة الداعمة في نهاية المكبس.
(1) يتم ربط الخيط الفولاذي في الممر المحجوز للهيكل ، ويطلب أن يكون الطول المكشوف لحزمة الأسلاك الفولاذية أطول 200-250 مم من طول عمل الرافعة عند نهاية التوتر.يجب أن يتم قص خيوط الفولاذ بمطحنة صفائح يجب ألا تكون فضفاضة ، ولا "شعر" ، حتى لا تثقب بصعوبة.
(2) قم بتغطية نهاية حزمة الأسلاك الفولاذية الخاصة بلوحة التثبيت العاملة ، وادفعها إلى لوحة التثبيت ، وقم بتثبيتها عند المحطة.
(3) تركيب مشابك التثبيت العاملة: قبل تثبيت المشابك ، استخدم حلقة فولاذية لربط كل زوج من المشابك معًا ، ثم ادفعها على طول الشريط الفولاذي في الفتحة المخروطية للوحة التثبيت ، وادفعها يدويًا حتى يتم تثبيتها. لا يتحرك.
(4) قم بتثبيت لوحة التحديد: تم تصميم لوحة التحديد وفقًا للوحة التثبيت العاملة وتتوافق مع فتحة لوحة التثبيت.
(5) تركيب الرافعة: أولاً تنتهي حزمة الشريط الفولاذي بربط دبوس سلكي ، ويمكن تعليق المقبس وتثبيته على الحزمة الفولاذية ، ويتم ضبط فتحة الغطاء الأمامي للمقبس على الجزء الخارجي من لوحة الحد.في هذا الوقت يمكن محاذاة المقبس بشكل مركز.
(6) قم بتثبيت أداة التثبيت على السدادة الداعمة في نهاية المكبس.
