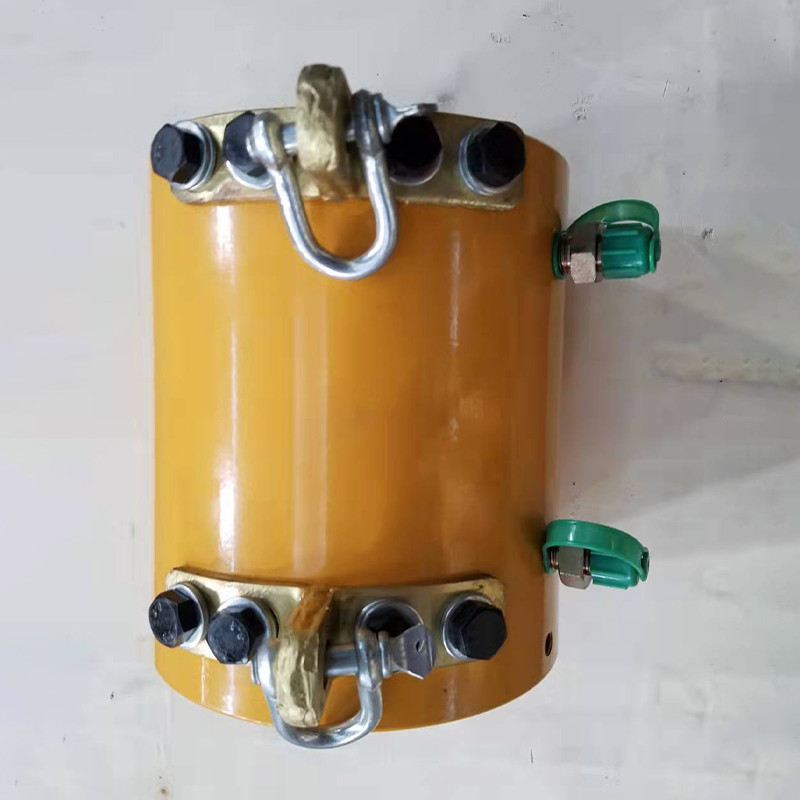

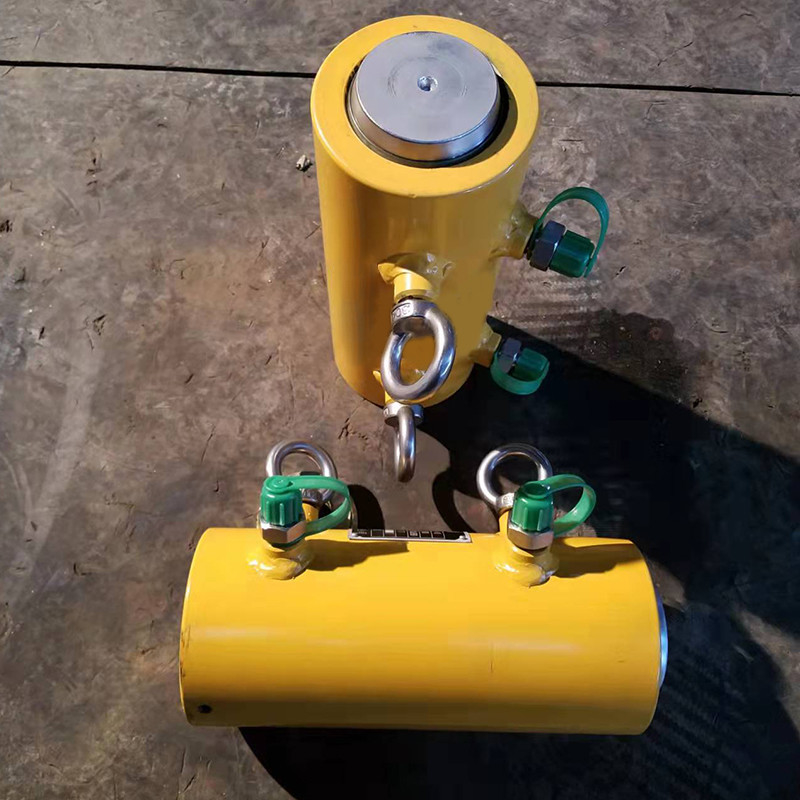

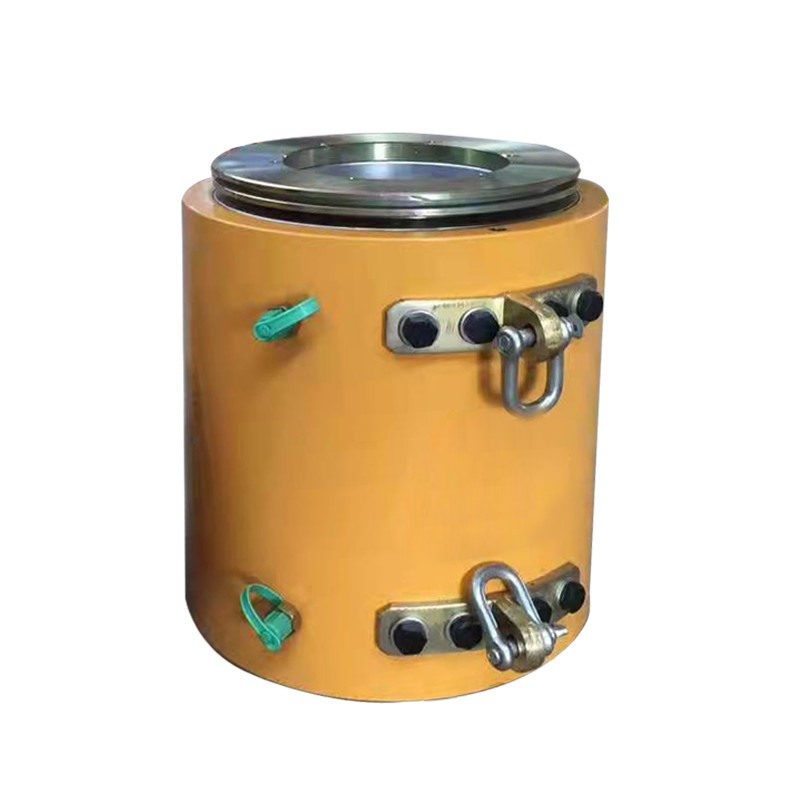

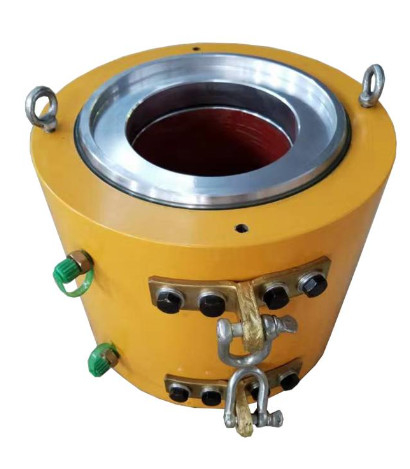

آلة بناء الجسر المخصص سابقة الإجهاد بعد التوتر الهيدروليكي جاك

مميزات جاك الجوف الهيدروليكي

1. إن رافعة الشد من نوع YDC هي رافعة للقلب مسبقة الإجهاد للأغراض العامة ، والتي تستخدم لعمليات الشد لمختلف مراسي حبال الفولاذ.تستخدم على نطاق واسع في المباني الكبيرة بعد الشد ، والهياكل ، والجسور الخرسانية سابقة الإجهاد ، وتثبيت الصخور ، والهياكل الهيدروليكية ، ورسو الأساس ، وغيرها من المشاريع الكبرى.
2. الأجزاء الرئيسية للرافعة مصنوعة من الفولاذ عالي القوة ، والذي يتميز بخصائص الهيكل المضغوط ، الوزن الخفيف ، الحجم الصغير ، الطول المحوري القصير ، وطول التوتر المحجوز القصير للحبال الفولاذية ، والتي يمكن أن توفر مادة حبال الفولاذ.والرفع مرن ، متين ، سهل التشغيل ، وسهل الصيانة.
3. جاك نوع YDC هو نوع من رافعة التغذية ، وهي عبارة عن معدات شد مسبقة الإجهاد متعددة الأغراض.إنه سهل التشغيل ، ويستخدم بشكل أساسي لشد الثقب المفرد ، ويمكن استخدامه أيضًا في التحميل المسبق الطويل والقصير.الشد واستكشاف الأخطاء وإصلاحها ، ومناسب لحزم الأسلاك الفولاذية عالية القوة والخيوط ذات المواصفات المختلفة.

تركيب مرفاع ما بعد الشد والرسو

1. يجب أن تكون الخيوط الفولاذية ملولبة في الرواق المحجوز للهيكل ، ويجب أن يكون الطول المكشوف للحبال الفولاذية عند نهاية الشد أطول بـ 200-250 مم من طول عمل الرافعة.يجب قطع الخيط الفولاذي بمطحنة قرصية رفيعة بدون نهايات مفكوكة أو "نهايات خشنة" لتجنب الثقوب الصعبة.

2. قم بتغطية نهاية حزمة الأسلاك الفولاذية للوحة التثبيت العاملة ، وادفعها إلى لوحة قاعدة المرساة ، وقم بمحاذاة الحنفية.

3. تركيب مشابك التثبيت العاملة: قبل تثبيت المشابك ، استخدم الحلقات الفولاذية لتثبيت كل زوج من المشابك معًا ، ثم ادفعهم في الفتحة المستدقة في لوحة التثبيت على طول الشريط الفولاذي ، ثم ادفعهم حتى لا يتحركوا.

4. تركيب لوحة التحديد: تم تصميم لوحة التحديد وفقًا للوحة التثبيت العاملة ومطابقة لثقب لوحة التثبيت.

5. تركيب الرافعة: قم أولاً بربط نهاية حزمة الشريط الفولاذي بمسمار سلكي ، ثم ارفع الرافعة وضعها على الشريط الفولاذي ، ثم ضع فتحة الدعم للغطاء الأمامي للمقبس على الجزء الخارجي من الحد لوحة.في هذا الوقت ، يمكن محاذاة المقبس بشكل محوري.

6. قم بتثبيت أداة التثبيت على حافة الدعم في نهاية المكبس.

تقنية الخلفية لمقبس ما بعد التوتر والرسو
هندسة الإجهاد المسبق هي تطبيق إجهاد الشد المسبق على القضبان الفولاذية في وحدة التوتر قبل أن تتعرض المكونات الهيكلية للهندسة لأحمال خارجية ، وذلك لتحسين صلابة المكونات وتأخير ظهور الشقوق وزيادة المتانة من المكونات.بشكل عام ، يتم استخدام الرافعة الجافة من خلال بناء شد الأوتار المسبق الإجهاد.يوجد رافعة من النوع الجاف كما هو موضح في الشكل 1 ، والتي تشتمل على أسطوانة زيت أسطوانية 105 ومكبس 103 مثبتًا في أسطوانة الزيت 105. يتم إدخال المكبس 103 أ من خلال الكم المركز 104 ، والكم من خلال المركز يتم تثبيت 104 في أسطوانة الزيت 105 من خلال لوحة الختم الخلفية 102. توجد أسطوانة الزيت 105 في الطرف الخارجي للوحة الختم الخلفية 102 وهي مزودة بغطاء نهاية خلفي 101 مجعد مع جلبة مركزية 104. أسطوانة الزيت تم تجهيز الطرف الأمامي من 105 بلوحة مانعة للتسرب أمامية 106. نظرًا لأن غلاف التغذية يتم تثبيته وتثبيته في أسطوانة الزيت بواسطة لوحة الختم الخلفية والغطاء الخلفي ، فإن مقبس التغذية يكون كبيرًا في الحجم وثقيل الوزن.يبلغ الحد الأقصى لضغط زيت العمل حوالي 50 ميجا باسكال ، ونسبة حمل العمل (طن) ووزن الجسم (كجم) هي 1: 0.7 ~ 1.5 ، أي أن وزن الرافعة الجافة المغذية بحمل عمل يبلغ 100 طن 70 كجم ~ 150 كجم ؛من الصعب التحرك أثناء عملية بناء شد الأوتار المسبق الإجهاد ، وكفاءة البناء منخفضة ، وكثافة عمالة المشغل عالية.
