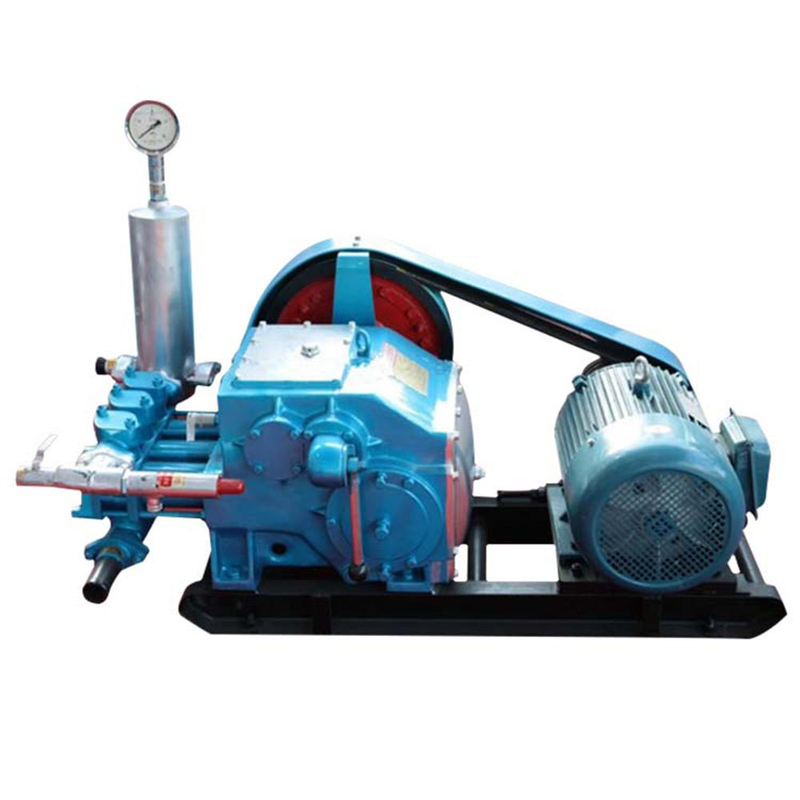

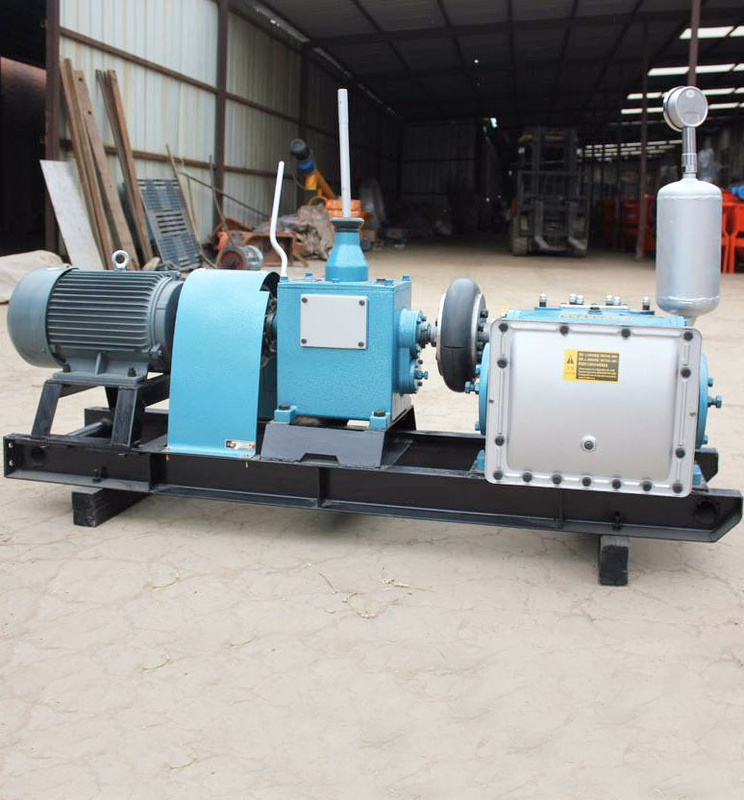

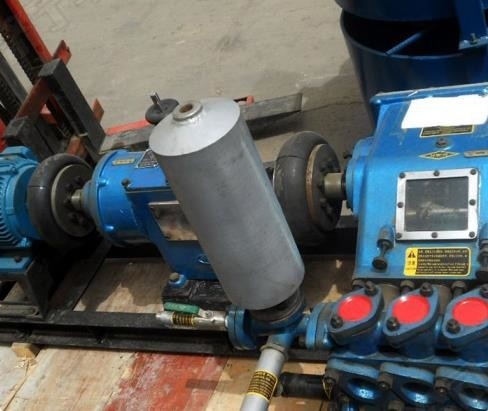

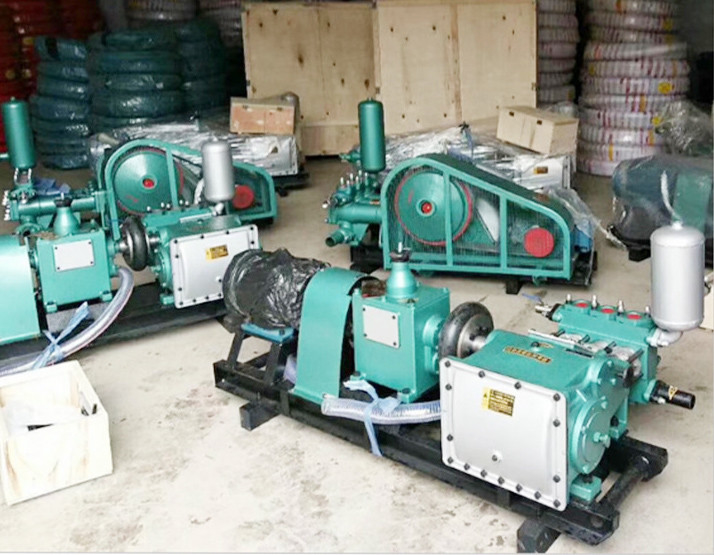

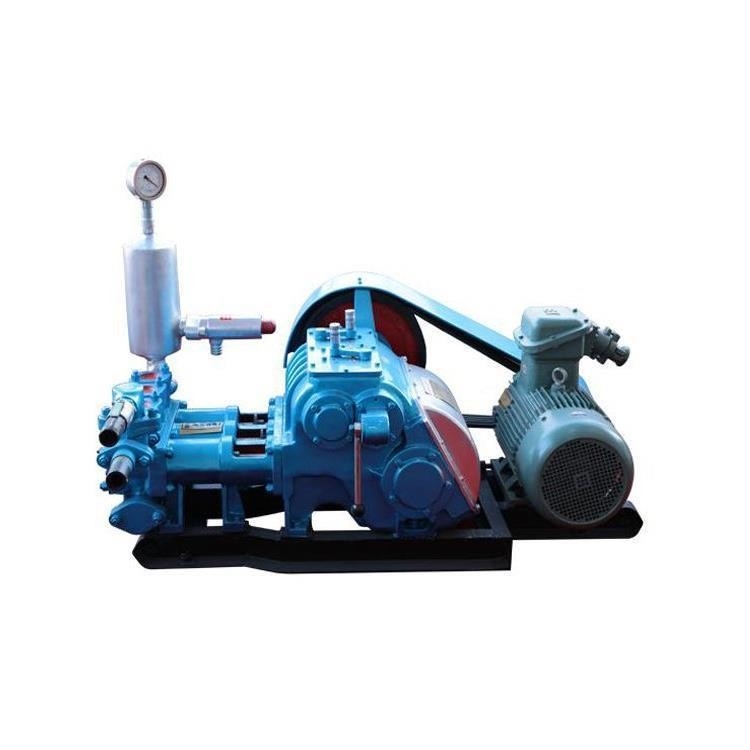

مضخة طين ثلاثية المكبس هيدروليكية عالية الضغط مع طاقة النفط

مضخة طين ثلاثية المكبس الهيدروليكي عالية الضغط تعمل بالزيت

وصف مضخة الطين المكبس

تعمل مضخات الوحل كقلب لنظام تداول الوحل. تستخدم مضخات البستون المتبادلة (وتسمى أيضًا مضخات الحطام أو مضخات الطاقة) على نطاق واسع لحفر آبار النفط والغاز.ميزات مضخة التنقل الإيجابي المتبادل تشمل القدرة على نقل السوائل عالية الصلابة المحتوى محملة مع المواد الهشاشةالقدرة على ضخ الجسيمات الكبيرة، سهولة التشغيل والصيانة، الموثوقية،والقدرة على العمل على نطاق واسع من الضغوط ومعدلات التدفق عن طريق تغيير قطرات أسطوانات الضغط (ملابس المضخة) والبستنات.

المعلمات التقنية لمضخات الطين Bw

خصائص مضخة الوحل BW

1لديها معدل تدفق أربع سرعات يمكن أن تلبي احتياجات أجهزة الحفر ذات القطر الكبير والصغير ، ومدى ضبط التدفق كبير ، واختيار المعلمات معقول.يمكن أن تلبي احتياجات الحفر الأساسية من قطرات مختلفة، أعماق مختلفة من الحفر، و نواة جيولوجية مختلفة.

2المكبس هو مكبس مطاطي من البولي يوريثان من النوع S ذات الختم الذاتي مع شكل وعاء وخلف نايلون ، مما يحسن كثيراً من عمر الخدمة.

3هناك خمس حلقات الختم ضد الغبار على عصا العقدة لمنع الطين في الطرف الهيدروليكي من جلب إلى نهاية الطاقة ومرشح زيت التشحيم في نهاية الطاقة.وقد ثبت من خلال العديد من اختبارات الإنتاج أن الختم هو موثوق به والأداء هو جيدإطالة عمر المعدات

4صمامات الدخول والخروج تستخدم كرات فولاذية وهناك وسادة مطاطية مسموعة للصوت على غطاء الصمام لتقليل ضوضاء الاصطدام

6هيكل صغير ومظهر جميل

7تفكيك جيد، صيانة سهلة، ونقل

الاستعدادات قبل تشغيل المضخة
بعد أن تم إيقاف استخدام مضخة القمع أو إعادة تثبيتها لفترة طويلة ، يجب إجراء التحضيرات التالية قبل البدء:
1تحقق مما إذا كان زيت التشحيم لكل جزء كافياً.
2تحقق مما إذا كان أنبوب امتصاص فلتر المياه غير مغلق.
3تحقق مما إذا كانت حركة كل جزء متحرك مسدودة.
4تحقق مما إذا كان تغيير سرعة كل آلية تغيير سرعة دقيقة وموثوق بها.
5تحقق مما إذا كانت العناصر اللاصقة فضفاضة، وخاصة ما إذا كانت المسمار المطاطي الذي يضغط على محار القفل وخيط الاتصال بين الرأس العرضي وعصا المسمار مشددا.

عملية عمل مضخة الوحل BW

1عملية الاستنشاق

أثناء العمل ، تدفع آلة الطاقة العمود الرئيسي والمفتاح المثبت عليه للدوران من خلال مكونات ناقل السرعة مثل الأحزمة وأعمدة ناقل السرعة والعجلات.عندما تدور المفتاح في الاتجاه المعاكس للساعة من اليسار إلى اليمين من الموقف الأفقي، المكبس يتحرك إلى نهاية الطاقة 2.، والضغط في أسطوانة السائل ينخفض تدريجيا ويتشكل فراغ. حتى يتحرك المكبس إلى المركز الميت الأيمن.

عملية التفريغ

بعد الانتهاء من عملية الاستنشاق المذكورة أعلاه، فإنه يستمر في الدوران في الاتجاه المعاكس للساعة. في هذا الوقت، يبدأ المكبس في التحرك إلى الطرف الهيدروليكي،ويتم ضغط السائل في الاسطوانةيرتفع الضغط، يتم إغلاق صمام الاستنشاق، يتم فتح صمام التفريغ، ويدخل السائل في أنبوب التفريغ حتى يتحرك المكبس إلى المركز الميت الأيسر.
