500mm اسطوانة السكتة الدماغية 600 طن الهيدروليكية ستراند جاك مع نظام الرفع المتزامن

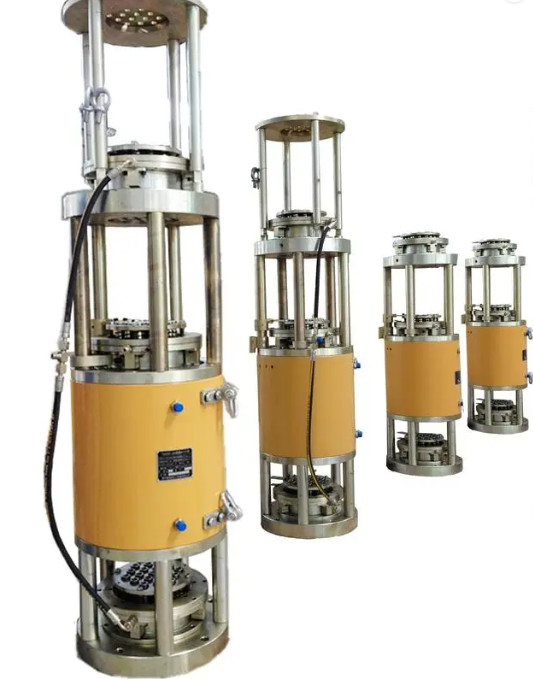

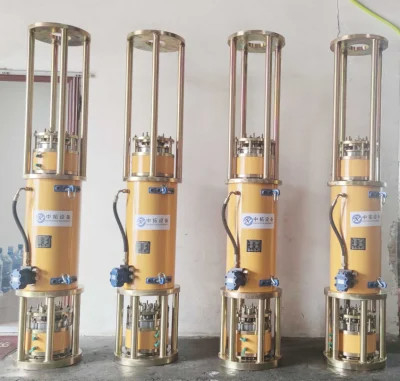

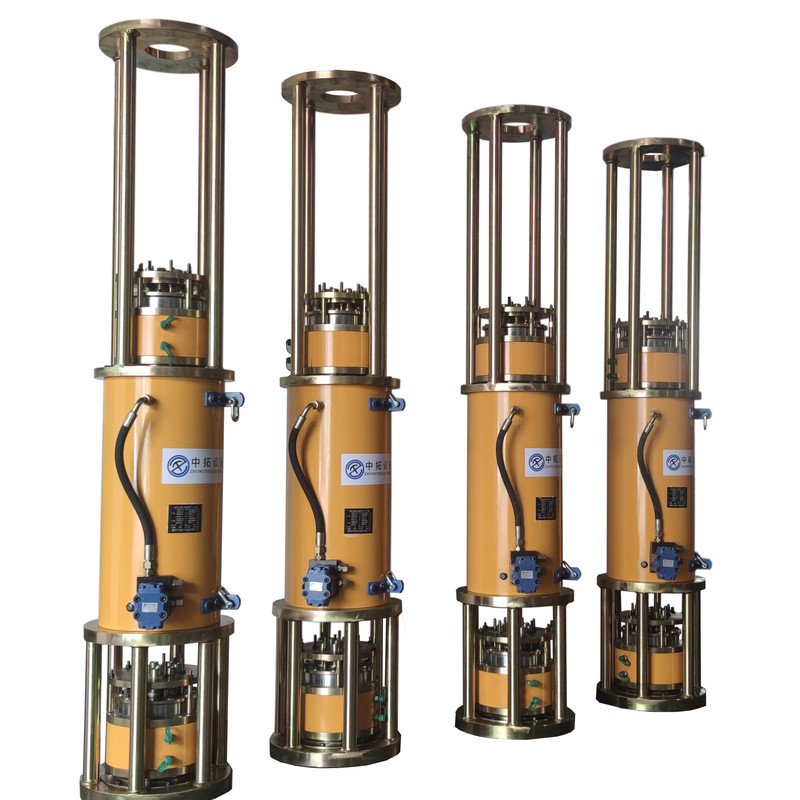

جاك ستراند هيدروليكي 600 طن مع نظام رفع متزامن

مقدمة من رافعة الرفع المتزامن

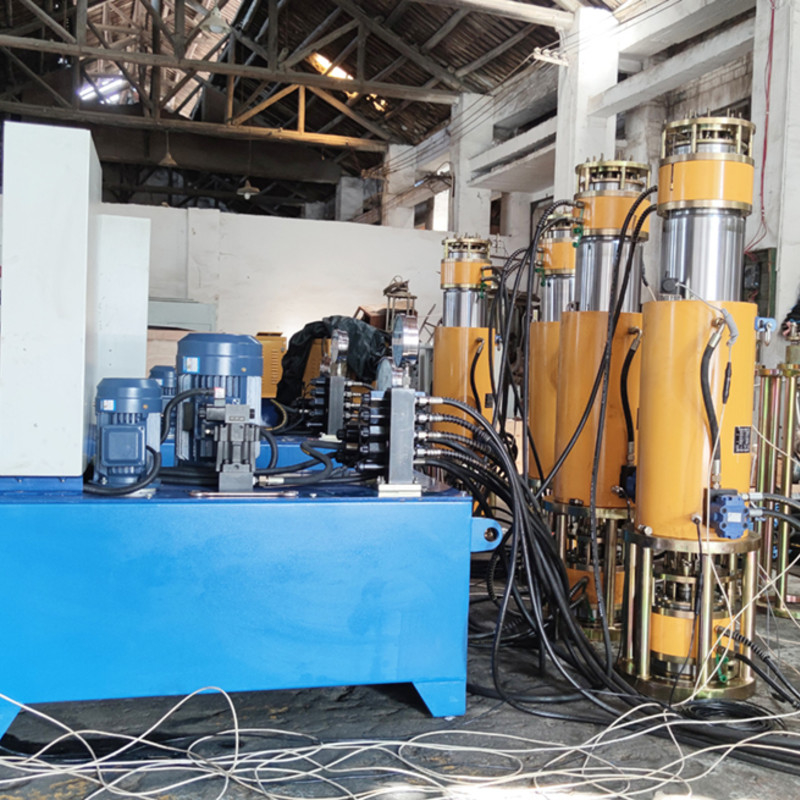

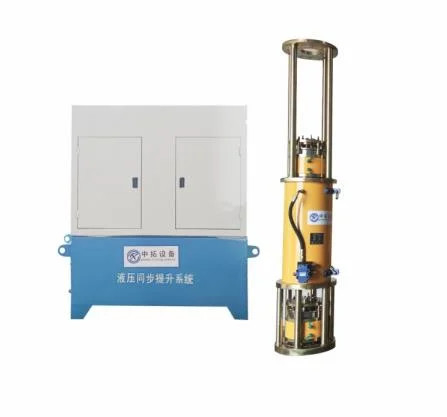

رافعة الرفع المتزامنة هي نوع جديد من معدات الرفع للمكونات واسعة النطاق ، والتي تتكون أساسًا من رافعة رفع ومحطة ضخ هيدروليكية ونظام تحكم.يتمثل المبدأ في دمج تقنية التثبيت المسبق الإجهاد مع تقنية الرافعة الهيدروليكية ، وإرساء الخيط الفولاذي عبر المرساة ، ثم استخدام الكمبيوتر للتحكم مركزيًا في التدفق ومخرجات ضغط الزيت بواسطة محطة الضخ الهيدروليكية ، ودفع مكبس الرافعة لتمديد وتراجع وقيادة الأسلاك الفولاذية.يتم رفع السلك والمكونات المجدولة وخفضها لتحقيق الرفع المتزامن الكلي وخفض المكونات الكبيرة.

المعلمة الفنية لمرفاع الرفع المتزامن

مبدأ العمل لرافعة الرفع المتزامن

لدمج تقنية تثبيت المرساة سابقة الإجهاد مع تقنية الرافعة الهيدروليكية ، قم بتثبيت الشريط الفولاذي من خلال المرساة ، ثم استخدم الكمبيوتر للتحكم مركزيًا في التدفق ومخرجات ضغط الزيت لمحطة المضخة الهيدروليكية.
يقوم الجهاز بتحريك مكبس الرافعة للتمديد والتقلص (جهاز استشعار الإزاحة) ويجبر الشريط الفولاذي والمكون على الارتفاع والنزول والترجمة باستمرار لتحقيق الرفع المتزامن الكلي (الترجمة) وخفض الحركة.

مجالات التطبيق لمقبس الرفع المتزامن

تستخدم على نطاق واسع في الرفع العمودي أو خفض الأجزاء الهيكلية الكبيرة الحجم في الداخل والخارج ، مثل رفع عوارض الصندوق الفولاذية للجسور ، وخفض أرصفة الجسر والسدود ، ورفع أو إنزال اللون الأزرق المعلق ، ورفع المدخنة الأسطوانات الداخلية الفولاذية لمحطات الطاقة أو المصانع الكيماوية ، ورفع براميل البخار والساكنات لمحطات الطاقة ، وتركيب الرافعة القنطرية ، ومرآب صيانة الطائرات ، وصالة الألعاب الرياضية ، وغيرها من الهياكل الفولاذية وغيرها من الهياكل الضخمة فائقة الارتفاع والثقيلة.

خصائص أداء رافعة الرفع المتزامن

• المبدأ: رفع الهيكل الفولاذي الكبير ، تشييد جسر كبير ، تحديد مواقع منصة المحيط الكبيرة.

• معدات رفع صغيرة وخفيفة الوزن وسعة حمل كبيرة وسهلة التركيب ومرنة ، ومناسبة بشكل خاص للمساحات الصغيرة أو مكونات الحمولات الكبيرة الداخلية لتعزيزها ؛

• زيادة الوزن والامتداد والمساحة دون قيود من خلال توسيع مجموعة المعدات ؛

• استخدام حبلا استرخاء منخفض ، طالما أن نقطة رفع حمولة معقولة ، لا يتم تقييد ارتفاع الرفع ؛

• تتميز رافعة الرفع بخصائص القفل الذاتي للحركة العكسية لجعل عملية الرفع آمنة للغاية ويمكن قفل المكونات بشكل موثوق في أي وضع أثناء عملية الرفع ؛

• درجة عالية من معدات الأتمتة ، سهلة التشغيل ومرنة ، مع التشغيل التلقائي ، والتشغيل شبه التلقائي ، وضبط نقطة واحدة ، والتشغيل اليدوي ، وعمليات أخرى.تحتوي الشاشة على شاشة عرض بلورية سائلة ، وشاشة اللمس سهلة الاستخدام للغاية.ونظام التحكم مزود ببرنامج حماية ذاتي التصحيح حتى لو لم يتسبب سوء الاستخدام في حوادث أمنية.

• البناء بهذه المعدات ، فترة بناء قصيرة ، تكلفة منخفضة ، عوائد اقتصادية جيدة.

عملية وتقنية رافعة الرفع المتزامن
1. نطاق التطبيق
هذه التقنية مناسبة للرفع الكلي لهوائيات الصاري الفولاذي لأبراج التلفزيون والرفع الكلي للشبكات والأسقف والجسور الفولاذية والمكونات الأخرى للأشغال العامة واسعة النطاق مثل الصالات الرياضية وحمامات السباحة والحظائر والمسارح ، في انتظار ( السفن) الغرف ، إلخ. الرفع الكلي للعارضة الرئيسية للرافعة وانزلاق دعامة السقف الفولاذية (الغطاء) للمبنى الرئيسي لمحطة المطار.
2. الأساليب والميزات
طريقة الرفع
في الوقت الحاضر ، يتم اعتماد طرق "حاملة تعليق حبال الفولاذ ، ومجموعة رافعة الرفع الهيدروليكية ، ومزامنة التحكم في الكمبيوتر".هناك طريقتان على النحو التالي:
① نوع السحب (أي ، نوع الرفع): يتم ضبط رافعة الرفع الهيدروليكية على العمود الدائم للهيكل الحامل ، ويتم تثبيت الطرف العلوي من حبلا الفولاذ المعلق (مثبت) برافعة الرفع الهيدروليكية عبر القلب ، ويتم تثبيت الطرف السفلي وعضو الرفع بأدوات خاصة.متصلة ببعضها البعض ، مثل "رفع المياه من المنصة الجيدة" ، فإن رافعة الرفع الهيدروليكية تحمل حبلا الفولاذ وترفعها لأعلى ، وبالتالي رفع المكون إلى ارتفاع التركيب.هذا المخطط هو نوع الرفع القابل للسحب.
② نوع التسلق (نوع عمود التسلق): يتم تثبيت الطرف العلوي للحبال الفولاذي المعلق على الهيكل الدائم (أو الأساس أو مرفق التعزيز المؤقت المتصل بجسم دائم) ، ويتم ضبط رافعة الرفع الهيدروليكية في الطرف السفلي من الشريط الفولاذي (مقبس الرفع الهيدروليكي المرساة متصلة بالمكون) ، مثل "عمود التسلق القرد" ، فإن رافعة الرفع الهيدروليكية تحمل حبلا الصلب وتتسلق ، وبالتالي رفع المكون إلى ارتفاع التثبيت.
نوع التسلق هو الأنسب لرفع الأعضاء المستقيمة مع ارتفاع الرفع العالي ومنطقة الإسقاط العامة والوزن الخفيف نسبيًا ، مثل هوائيات الصاري الفولاذية لأبراج التلفزيون.
