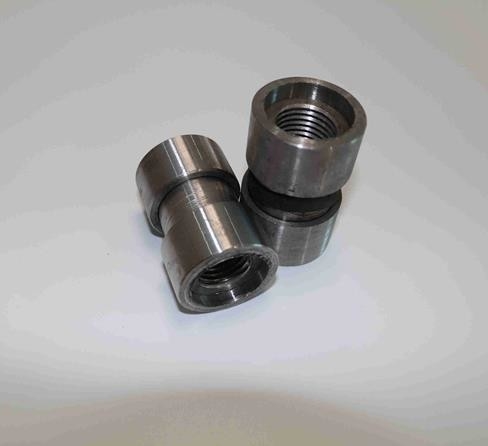

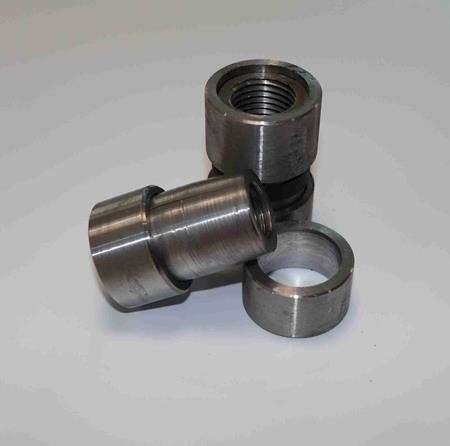

وصلة حديد التسليح ذات الأكمام المنقسمة للبناء 0.5 - 0.8 كجم

وصف لمفصل الأكمام

المفاصل الفولاذي ذو الأكمام المنقسمة هو نوع جديد من مفاصل الخيوط المستقيمة المقطوعةومن ثم يتم قفل الأكمام نصف الدائرية والأسلاك الفولاذية الرأس من قبل غطاء القفل بحيث يتم توصيلها في جسم واحد لتحقيق الغرض من الاتصال.

مزايا المفاصل المشتركة

1سرعة بناء الرصيف سريعة، والتي يمكن أن توفر بشكل فعال وقت بناء أسس الكومة وتقصير فترة البناء.
2قوة اتصال عالية وجودة مشتركة موثوق بهاقوة المفاصل تصل إلى أعلى مستوى في المعيار الصناعي "اللائحة الفنية العامة للاتصال الميكانيكي للشرائط الصلبة" JGJ107--المستوى الأول متطلبات أداء المفاصل;
3معالجة الرأس السلكية والاتصال في الموقع سهلة التشغيل، آمنة، وموثوق بها؛
4يتم دمج الغلاف ورأس الأسلاك الفولاذية بشكل وثيق ، والأداء مستقر وموثوق به ؛
5. تبني الأكمام الإيجابية والسلبية من نوع المسمار ، عن طريق تدوير الأكمام ، يمكن ضبط المسافة بين وجوه نهاية اثنين من قضبان الفولاذ المتصلة بكمية صغيرة ،الذي هو مريح للبناء;
6بعد الاتصال، والعصي الفولاذية على نفس المحور، والحياد جيد؛
7معدات معالجة نهاية الأسلاك وآلة التشنج الأكمام لديها طاقة منخفضة، استهلاك طاقة منخفضة، لا توزيع طاقة خاصة، لا تشغيل اللهب المفتوح، ويمكن بناؤها على مدار الساعة،التي هي صديقة للبيئة وتوفير الطاقة.
8مقارنة بتكنولوجيا بناء اللحام العادية ، يمكن أن تقلل من التكاليف وتوفير المال بفعالية.

المعلمات التقنية لمفصل الأكمام

النقاط الرئيسية لعملية البناء:
1الرأس المسطح على الوجه النهائي للقطعة الفولاذية: الغرض من الرأس المسطح هو جعل الوجه النهائي للقطعة الفولاذية عموديًا على محور المعدن الأساسي.وفي نفس الوقت قطع الجزء المنحني من رأس قضيب الفولاذمن المستحسن استخدام آلة قطع عجلة طحن أو غيرها من معدات القطع الخاصة ، ويحظر قطع الغاز بشكل صارم.
2. إزالة الأضلاع والخيوط المتداولة: استخدم آلة قطع الأضلاع والطحن المستقيم للقطعة الفولاذية لتجهيز نهاية قطعة الفولاذ التي سيتم توصيلها إلى خيط.طول الخيط الفعلي لرأس السلك المعالجة لا يقل عن 1/2 من طول الغطاء التوصيلي، والخطأ المسموح به هو + 2P (P هو الطول). يجب استخدام سائل التشحيم على أساس الماء أثناء معالجة رأس الأسلاك ، ولا ينبغي استخدام سائل التشحيم على أساس الزيت.
3فحص جودة نهايات الخيط: يقوم المشغل بفحص جودة نهايات الخيط المعالجة ، ويجب ألا تكون نهايات الخيط تالفة أو زلقة.
4رفع الجزء العلوي من قفص التعزيز،وتحويلها مع التعزيز المقابلة من الجزء السفلي من قفص التعزيز وفقا للموقف المميز على التعزيز. بعد أن يتم محاذاة قضبان الفولاذ أساسا ، واتخاذ غطاء القفل العلوي إلى قضيب الفولاذ العلوي ، ثم قفل الغطاء ، وقفل غطاء القفل العلوي بعد تثبيت القفل ؛
5. ضع أكمام القفل على الطرفين العلوي والسفلي ، وقفل في البداية أكمام القفل في الطرفين بمطرقة يدوية ومفتاح فرنسي ؛
6. اضغط مرتين مع المسامير الهيدروليكية لاستكمال تجميع الغلاف. لاحظ أنه بعد الضغط الأول، يجب أن تدور المسامير الهيدروليكية حوالي 90 درجة قبل الضغط الثاني.

تطبيقات مفصل القماش المزدوج
بسبب الأداء الموثوق به والعملية البسيطة لمفاصل قضبان الفولاذية المقسمة ، ليس هناك حاجة لتلوين قضبان الفولاذ أثناء عملية الاتصال ،ويمكن ربط الأعضاء المكونة من عدة قضبان فولاذية بشكل منفصل بعد محاذاة كل غلاف، لذلك يمكن استخدامها على نطاق واسع في مختلف الهياكل.
في بناء وصلات قضبان الصلب ، فهي مناسبة بشكل خاص لمفصل القفص الصلب ، وصلة قضبان الصلب بين المكونات الجاهزة والخرسانة المصبوبة في مكانها ،الاتصال بين جدران الحجاب الحاجز تحت الأرض والعوارض والصفائح، وبناء وصلات قضبان الصلب بين مكونات الصلب.
