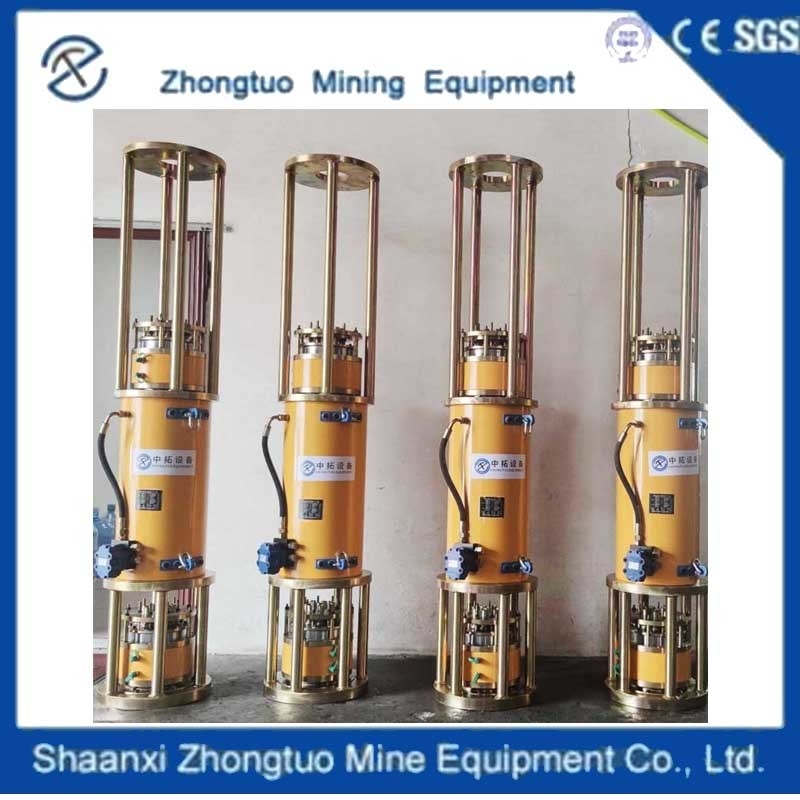

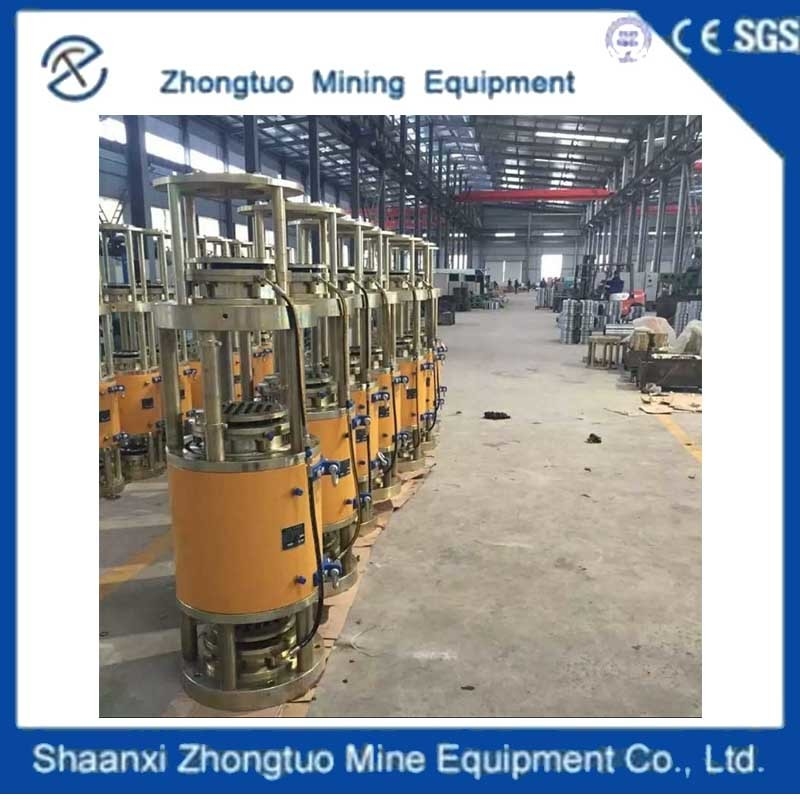

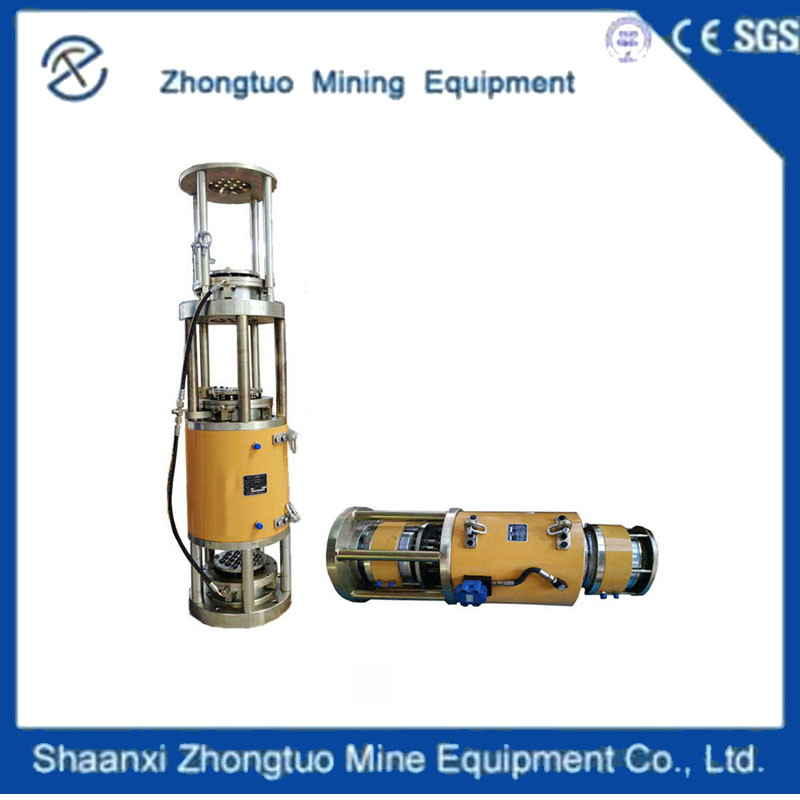

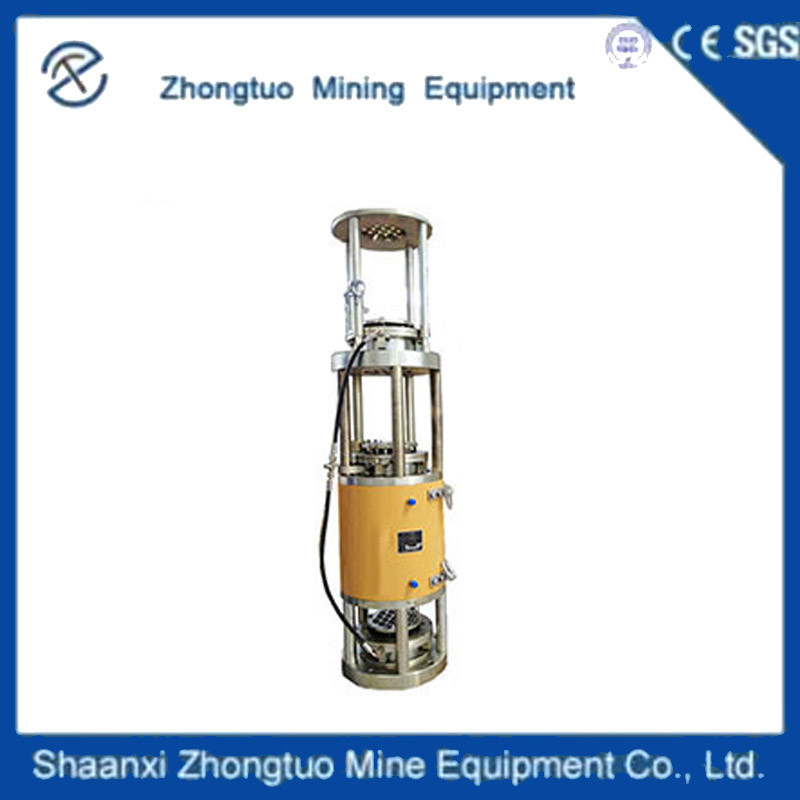

جاك ستراند هيدروليكي 600 طن مع نظام رفع متزامن
نقدم جاك ستراند هيدروليكي مع نظام الرفع المتزامن ، وهو عبارة عن معدات رفع متطورة ومثالية لاحتياجات آلات البناء الخاصة بك.تم تصنيع هذا الرافعة الهيدروليكية من مواد بناء متينة ، مما يجعلها خيارًا موثوقًا به لأي سقالات أو معدات بناء.يمكن استخدامه أيضًا في رفع الآلات أو الأدوات الثقيلة والجرارات وحتى الرافعات الهوائية.
يتم استخدام رافعة الأرضية الهيدروليكية هذه على نطاق واسع في رفع أو خفض الأجزاء الهيكلية كبيرة الحجم ، مثل عوارض الصندوق الفولاذية ، وأرصفة الجسور ، والسدود ، والأزرق المعلق.كما أنها تستخدم في رفع الأسطوانات الداخلية الفولاذية للمدخنة لمحطات الطاقة أو المصانع الكيماوية ، وكذلك في براميل البخار والأسطوانات الثابتة لمحطات الطاقة.إنه مثالي لتركيب الرافعة الجسرية ، ومرآب صيانة الطائرات ، وصالة الألعاب الرياضية ، وغيرها من الهياكل الفولاذية والهياكل الضخمة فائقة الارتفاع والثقيلة.
المبدأ الكامن وراء هذا الرافعة الهيدروليكية بسيط: يمكنه رفع الهياكل الفولاذية الكبيرة ، وإقامة الجسور الكبيرة ، ووضع منصات بحرية مهمة بسهولة.على الرغم من قدراتها القوية ، فإن معدات الرفع الصغيرة هذه خفيفة الوزن ولديها قدرة تحمل كبيرة.
بشكل عام ، فإن الرافعة الهيدروليكية مع نظام الرفع المتزامن ضرورية لأي مشروع بناء احترافي أو DIY.إن تنوعها ومتانتها وموثوقيتها تجعلها الأداة المثالية لأي احتياجات رفع.
المعلمة الفنية لمرفاع الرفع المتزامن
| نموذج |
تحميل عمل آمن |
ضغط العمل
MPA
|
ضربة اسطوانة
مم
|
ارتفاع التراجع
مم
|
وزن جاك
كلغ
|
وزن المرساة الثابت
كلغ
|
زيادة السرعة
م / ساعة
|
عدد الخيوط |
قطر حبلا |
| ZT-TSD15 |
15 |
31.5 |
500 |
1846 |
148 |
3.2 |
0-25 |
1 |
18 |
| ZT-TSD45 |
45 |
31.5 |
500 |
1726 |
600 |
28 |
0-25 |
3 |
18 |
| ZT-TSD60 |
60 |
31.5 |
500 |
1726 |
630 |
32 |
0-25 |
4 |
18 |
| ZT-TSD100 |
100 |
31.5 |
500 |
1790 |
930 |
46 |
70-25 |
7 |
18 |
| ZT-TSD180 |
180 |
31.5 |
500 |
1886 |
1560 |
90 |
0-25 |
12 |
18 |
| ZT-TSD280 |
280 |
31.5 |
500 |
1938 |
2330 |
130 |
0-25 |
19 |
18 |
| ZT-TSD300 |
300 |
31.5 |
500 |
1940 |
2460 |
140 |
0-25 |
20 |
18 |
| ZT-TSD400 |
400 |
31.5 |
500 |
2100 |
3396 |
220 |
0-25 |
27 |
18 |
| ZT-TSD580 |
580 |
31.5 |
500 |
2220 |
4980 |
260 |
0-25 |
38 |
18 |
| ZT-TSD680 |
680 |
31.5 |
500 |
2180 |
5410 |
320 |
0-25 |
45 |
18 |
| ZT-TSD800 |
800 |
31.5 |
500 |
2200 |
6880 |
360 |
0-25 |
54 |
18 |
| ZT-TSD1000 |
1000 |
31.5 |
500 |
2286 |
8520 |
560 |
0-25 |
66 |
18 |
مبدأ العمل لرافعة الرفع المتزامن

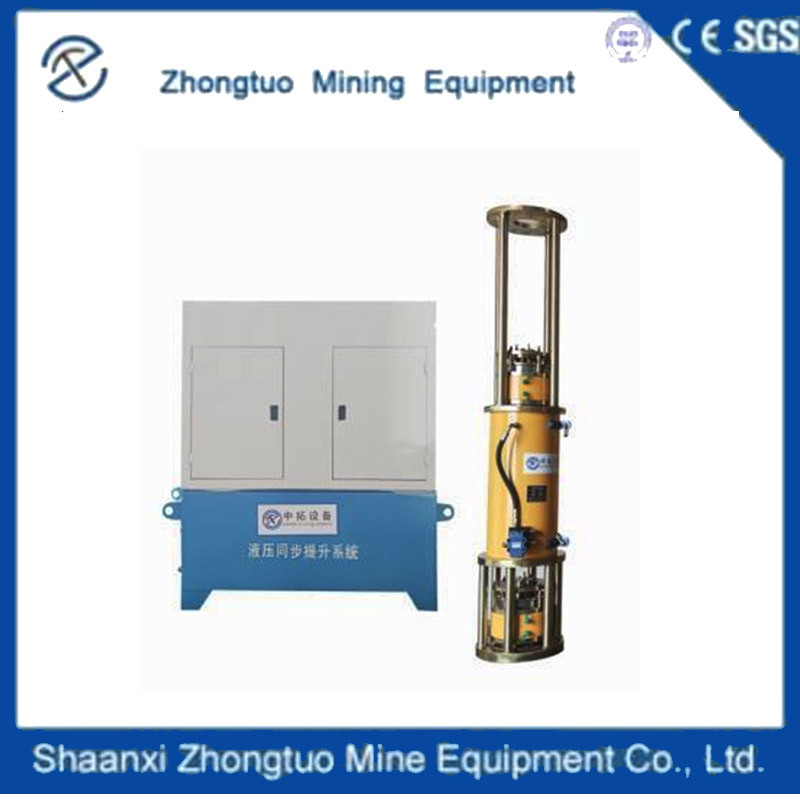

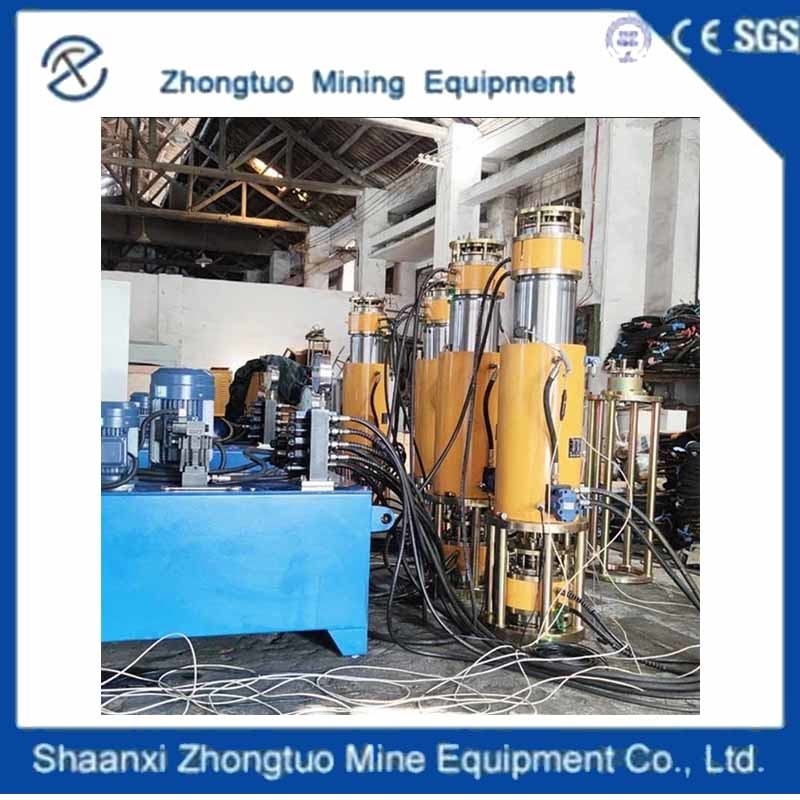

لدمج تقنية تثبيت المرساة سابقة الإجهاد مع تقنية الرافعة الهيدروليكية ، قم بتثبيت الشريط الفولاذي من خلال المرساة ، ثم استخدم الكمبيوتر للتحكم مركزيًا في التدفق ومخرجات ضغط الزيت لمحطة المضخة الهيدروليكية.
يقوم الجهاز بتحريك مكبس الرافعة للتمديد والتقلص (جهاز استشعار الإزاحة) ويجبر الشريط الفولاذي والمكون على الارتفاع والنزول والترجمة باستمرار لتحقيق الرفع المتزامن الكلي (الترجمة) وخفض الحركة.
مجالات التطبيق لمقبس الرفع المتزامن
تستخدم على نطاق واسع في الرفع العمودي أو خفض الأجزاء الهيكلية الكبيرة الحجم في الداخل والخارج ، مثل رفع عوارض الصندوق الفولاذية للجسور ، وخفض أرصفة الجسر والسدود ، ورفع أو إنزال اللون الأزرق المعلق ، ورفع المدخنة الأسطوانات الداخلية الفولاذية لمحطات الطاقة أو المصانع الكيماوية ، ورفع براميل البخار والساكنات لمحطات الطاقة ، وتركيب الرافعة القنطرية ، ومرآب صيانة الطائرات ، وصالة الألعاب الرياضية ، وغيرها من الهياكل الفولاذية وغيرها من الهياكل الضخمة فائقة الارتفاع والثقيلة.
خصائص أداء رافعة الرفع المتزامن
• المبدأ: رفع الهيكل الفولاذي الكبير ، تشييد جسر كبير ، تحديد مواقع منصة المحيط الكبيرة.
• معدات رفع صغيرة وخفيفة الوزن وسعة حمل كبيرة وسهلة التركيب ومرنة ، ومناسبة بشكل خاص للمساحات الصغيرة أو مكونات الحمولات الكبيرة الداخلية لتعزيزها ؛
• زيادة الوزن والامتداد والمساحة دون قيود من خلال توسيع مجموعة المعدات ؛
• استخدام حبلا استرخاء منخفض ، طالما أن نقطة رفع حمولة معقولة ، لا يتم تقييد ارتفاع الرفع ؛
• تتميز رافعة الرفع بخصائص القفل الذاتي للحركة العكسية لجعل عملية الرفع آمنة للغاية ويمكن قفل المكونات بشكل موثوق في أي وضع أثناء عملية الرفع ؛
• درجة عالية من معدات الأتمتة ، سهلة التشغيل ومرنة ، مع التشغيل التلقائي ، والتشغيل شبه التلقائي ، وضبط نقطة واحدة ، والتشغيل اليدوي ، وعمليات أخرى.تحتوي الشاشة على شاشة عرض بلورية سائلة ، وشاشة اللمس سهلة الاستخدام للغاية.ونظام التحكم مزود ببرنامج حماية ذاتي التصحيح حتى لو لم يتسبب سوء الاستخدام في حوادث أمنية.
• البناء بهذه المعدات ، فترة بناء قصيرة ، تكلفة منخفضة ، عوائد اقتصادية جيدة.
عملية وتقنية رافعة الرفع المتزامن
1. نطاق التطبيق
هذه التقنية مناسبة للرفع الكلي لهوائيات الصاري الفولاذي لأبراج التلفزيون والرفع الكلي للشبكات والأسقف والجسور الفولاذية والمكونات الأخرى للأشغال العامة واسعة النطاق مثل الصالات الرياضية وحمامات السباحة والحظائر والمسارح ، في انتظار ( السفن) الغرف ، إلخ. الرفع الكلي للعارضة الرئيسية للرافعة وانزلاق دعامة السقف الفولاذية (الغطاء) للمبنى الرئيسي لمحطة المطار.
2. الأساليب والميزات
طريقة الرفع
في الوقت الحاضر ، يتم اعتماد طرق "حاملة تعليق حبال الفولاذ ، ومجموعة رافعة الرفع الهيدروليكية ، ومزامنة التحكم في الكمبيوتر".هناك طريقتان على النحو التالي:
① نوع السحب (أي ، نوع الرفع): يتم ضبط رافعة الرفع الهيدروليكية على العمود الدائم للهيكل الحامل ، ويتم تثبيت الطرف العلوي من حبلا الفولاذ المعلق (مثبت) برافعة الرفع الهيدروليكية عبر القلب ، ويتم تثبيت الطرف السفلي وعضو الرفع بأدوات خاصة.متصلة ببعضها البعض ، مثل "رفع المياه من المنصة الجيدة" ، فإن رافعة الرفع الهيدروليكية تحمل حبلا الفولاذ وترفعها لأعلى ، وبالتالي رفع المكون إلى ارتفاع التركيب.هذا المخطط هو نوع الرفع القابل للسحب.
② نوع التسلق (نوع عمود التسلق): يتم تثبيت الطرف العلوي للحبال الفولاذي المعلق على الهيكل الدائم (أو الأساس أو مرفق التعزيز المؤقت المتصل بجسم دائم) ، ويتم ضبط رافعة الرفع الهيدروليكية في الطرف السفلي من الشريط الفولاذي (مقبس الرفع الهيدروليكي يتم توصيل المرساة بالمكون) ، مثل "عمود التسلق القرد" ، فإن رافعة الرفع الهيدروليكية تحمل حبلا الصلب وتتسلق ، وبالتالي رفع المكون إلى ارتفاع التثبيت.
نوع التسلق هو الأنسب لرفع الأعضاء المستقيمة مع ارتفاع الرفع العالي ومنطقة الإسقاط العامة والوزن الخفيف نسبيًا ، مثل هوائيات الصاري الفولاذية لأبراج التلفزيون.
Q1: ما إذا كان يتم استخدام الحفارة في حفر الصخور أو ثقوب التربة؟
A1: مجهزة بمثقاب مختلفة وفقًا لكائن التطبيق.تم تجهيز منصات حفر الصخور بمطارق ثقب فولاذية دائرية و مثقاب حفر الصخور.تتطلب منصات حفر التربة أنبوب حفر ملتوي ومثقاب ثلاثي الشفرات.
Q2: كم حمولة يمكن رفع رافعة الجسر ؟؟
ج 2: النطاق من 50 إلى 1000 طن ، حسب احتياجات التطبيق لدينا الخيار المناسب لك.
Q3: كم متر هي الوصلة بين الرافعة ومضخة الزيت؟
A3: معيار المصنع مترين.إذا كنت بحاجة لفترة أطول ، فسنصنعها لك.
س 4: ما هو الفرق بين مضخة الزيت الهيدروليكي؟
A4: بالنسبة لمقبس الشد ، فهي عبارة عن مضخة زيت 50 ميجا باسكال 3 كيلو واط ومضخة زيت 60 ميجا باسكال 4 كيلو واط.
س 5: ما نوع الحزم الموجودة في مجموعة المراسي؟
A5: حلقة مرساة ، مشبك ، وسادة تثبيت ، ضلع حلزوني.
س 6: ما هو مصطلح الدفع الذي يمكنك قبوله؟
A6: 100٪ T / T (حدد وفقًا للوضع الفعلي)
س 7: ما هي مدة ضمان الجهاز؟
ج 7: سنة واحدة للجهاز وتقديم الدعم الفني حسب احتياجاتك.
س 8: كم من الوقت سيستغرق ترتيب الإنتاج؟
A8: يمكننا تسليم البضائع العادية في غضون 7-15 يومًا.العناصر الكهربائية غير القياسية الأخرى التي سنقوم بتسليمها في غضون 25-30 يومًا.
س 9: ما هو مصطلح التجارة الذي يمكنك قبوله؟
A9: شروط التجارة المتاحة: FOB ، CIF ، CFR ، EXW ، إلخ.
س 10: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
A10: نعم ، يمكننا أن نقدم لك آلة العينة.لكنها ليست مجانية.تحتاج إلى دفع ثمن العينة وتكلفة الشحن.
س 11: ما هي شروط الدفع الخاصة بك؟
A11: نحن نقبل T / T ، ويسترن يونيون ، Money Gram ، Paypal ، L / C ، إلخ.
