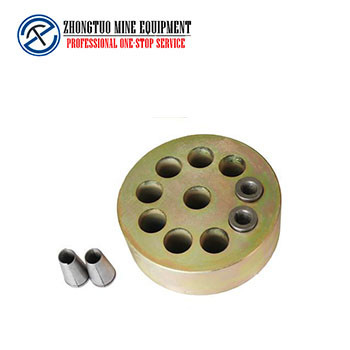

CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device

CE ISO متعددة الثقوب مرساة الملحقات المقرنة جهاز التثبيت المستدير

المنتجات - اكسسوارات المرساة
  • إبراز

    ملحقات مرساة ثقوب متعددة ISO

    ,

    ملحقات مرساة ذات ثقوب متعددة CE

    ,

    جهاز تثبيت دائري مقرن

  • أتمتة
    شبه أوتوماتيكي
  • الكمبيوتر ستراند
    1-15 حفرة
  • حزمة النقل
    صندوق خشبي
  • شكل الوتد
    2 شيبس أو 3 شيبس
  • إصدار الشهادات
    CE; ISO
  • خدمة ما بعد البيع
    خدمة التوجيه والتتبع
  • ضمان
    سنة واحدة
  • مواد
    الدكتايل الحديد
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    ZHONGTUO
  • إصدار الشهادات
    CE; ISO
  • الحد الأدنى لكمية
    1
  • تفاصيل التغليف
    حقيبة خشبية
  • وقت التسليم
    7-15 يوم
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

CE ISO متعددة الثقوب مرساة الملحقات المقرنة جهاز التثبيت المستدير

  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
  • CE ISO Multiple Holes Anchor Accessories Coupler Round Anchorage Device
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

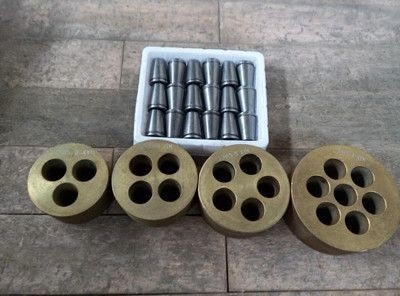

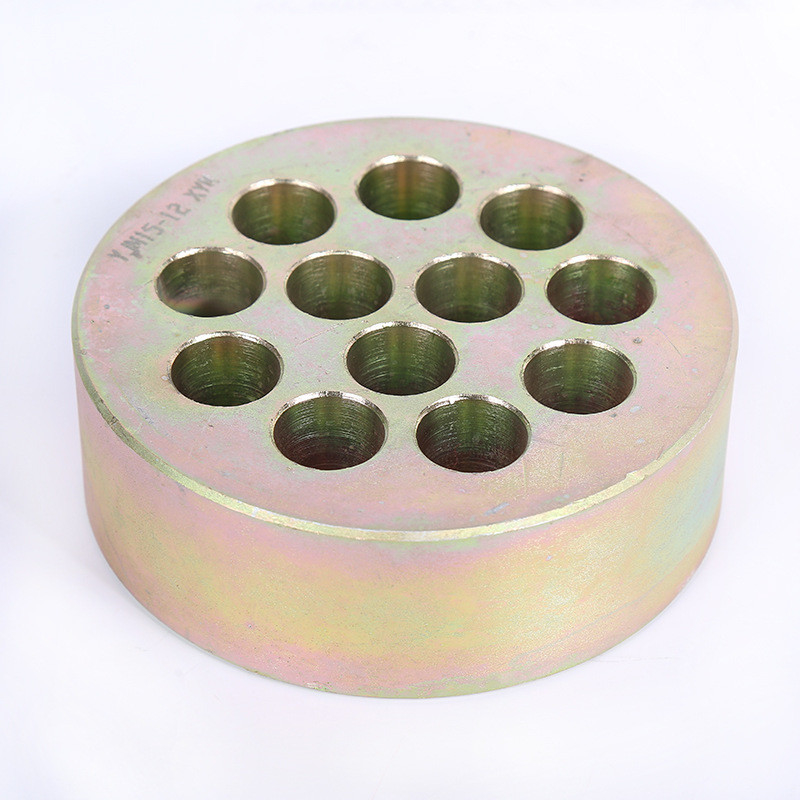

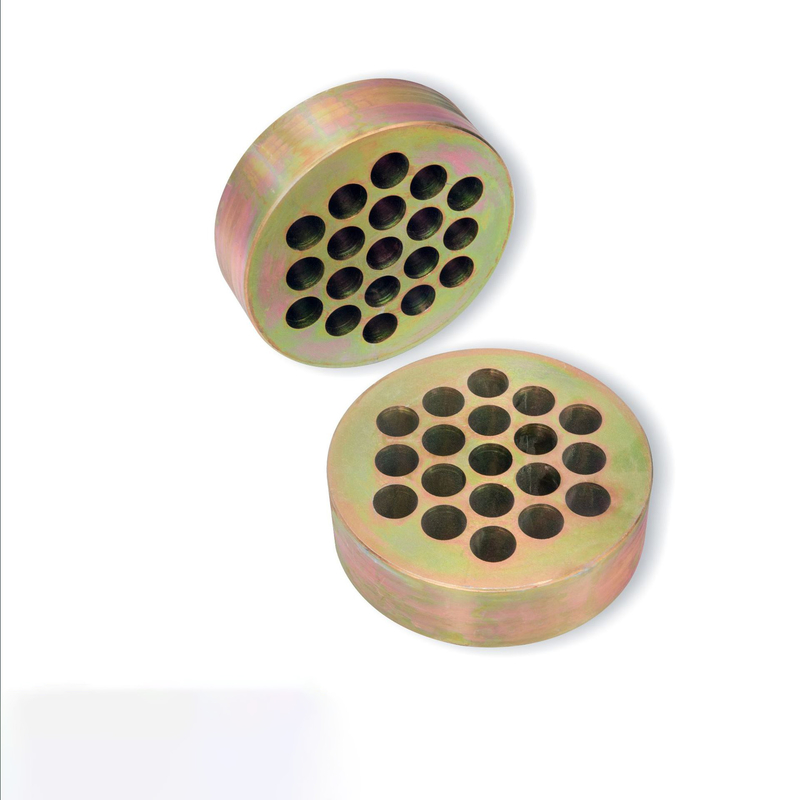

جهاز إرساء مقرنة مرساة مستديرة ثقوب متعددة



وصف المرساة المسطحة المستديرة بعد الشد ستراند

Anchorage هو جهاز تثبيت دائم يستخدم في الخرسانة سابقة الإجهاد وهو جزء لا يتجزأ من تطبيق قوة الانكماش الناتجة عن الأوتار سابقة الإجهاد على البناء.في الهياكل أو المكونات بعد الشد ، من أجل الحفاظ على توتر الأوتار سابقة الإجهاد ونقلها إلى داخل الخرسانة ، يمكن لأداة التثبيت تحسين قدرة تحمل الجسر ، وزيادة امتداد الجسر ، وتقليل وزن الجسر.



مواصفات المرساة المسطحة المستديرة بعد الشد بالحبال

البيانات الفنية لمرسى YJM13

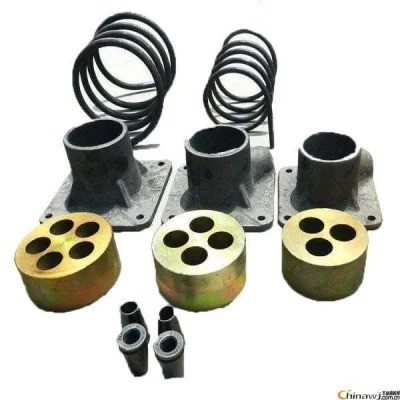

تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب ميدان دائري ΦE (المعرف) Φ F. ح ΦG ن
ج * د ΦC * د
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270 × 185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275 × 290 100 290 60 18 6 YDC4000
البيانات الفنية لمرسى YJM15
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب ميدان دائري ΦE
(بطاقة تعريف)		 Φ F. ح ΦG ن
ج × د ΦC × د
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285 × 260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500



التصنيف الرئيسي لجسر أنكوريج



CE ISO متعددة الثقوب مرساة الملحقات المقرنة جهاز التثبيت المستدير 0



بناء وتركيب المراسي المعقدة
1. إن إنشاء وتركيب المراسي المعقدة يسمى أيضًا "بناء وتركيب المراسي الاتجاهية".من خلال بعض الإجراءات التقنية ، يتم التحكم بدقة في طاقة الانفجار ومقياس الانفجار ، بحيث يتم التحكم في الصوت ، والاهتزاز ، ومنطقة الضرر في إنشاء التثبيت والتركيب ، ونطاق الركود للأجسام المكسورة ، ضمن حدود محددة.في المدن والمصانع ، غالبًا ما تكون المباني أو الهياكل الجسور القديمة المعقدة مطلوبة ، مثل المباني وورش العمل والمداخن وأبراج المياه والأساسات المختلفة ، والتي غالبًا ما يتم بناؤها وتركيبها بمراسي معقدة.
2. هناك العديد من العوامل التي يجب مراعاتها في بناء وتركيب المراسي المعقدة ، بما في ذلك هندسة ومواد هيكل التثبيت والتركيب ، والمتفجرات المستخدمة ، ومقدار الشحنة ، وتصميم البناء البسيط وطريقة الشحن ، والغطاء والتدابير الوقائية والبيئة المحيطة ، إلخ. ومن أهمها عدد المتفجرات والشحنات.



مجالات التطبيق من التوتر المسبق الإجهاد جولة مرسى
جسور الطرق السريعة ، جسور السكك الحديدية ، التقاطعات الحضرية ، قضبان الإضاءة الحضرية ، المباني الشاهقة ، سدود الحفاظ على المياه والطاقة الكهرومائية ، محطات الموانئ ، ترسيخ حماية منحدرات الصخور الجماعية ، تعزيز الأساس ، سقف مرساة سقف الأنفاق ، شبكة الإجهاد ، مترو الأنفاق ، المباني الكبيرة ، القاعات ، ورشة المستودعات ، بناء البرج ، الرفع الثقيل ، الدفع المتقطع للفيلم المنزلق ، الجسور ، ورافعات الأنفاق ، الحاويات الكبيرة والسفن ، النائمون ، استبدال دعامات الجسور ، تعزيز الجسور والمباني ، أعمال حديد التسليح ، مقاومة المغناطيسية ومقاومة التآكل أعمال (مثبتات الألياف)) ، تقوية ألياف الكربون ، إنشاء مجال شعاع مسبق التوتر ، هندسة الإجهاد الخارجي ، كابلات التثبيت ، كابلات التعليق ، إلخ.

CE ISO متعددة الثقوب مرساة الملحقات المقرنة جهاز التثبيت المستدير 1



إشعارات الإرساء المستدير للتوتر المسبق الإجهاد

(1) لقطع الأضلاع سابقة الإجهاد ، يجب استخدام منشار عجلة الطحن ، ويجب عدم استخدام قطع القوس ؛
(2) عندما يتم تجميع خيوط الفولاذ ، يجب تقويمها واحدة تلو الأخرى ، وتجميعها في حزم ، ويجب عدم تشويشها.يجب أن يتم تجميع المرساة المبثوقة أو المرساة المنقوشة عند الطرف الثابت لخيط الصلب مع لوحة التحميل والتعزيز الحلزوني مسبقًا ؛
(3) يجب صيانة المعدات والأدوات المستخدمة في الإجهاد المسبق ومعايرتها بانتظام ؛
(4) قبل شد الأوتار سابقة الإجهاد ، يجب تقديم تقرير اختبار قوة الخرسانة والضغط.عندما تلبي مقاومة الانضغاط للخرسانة متطلبات التصميم ولا تقل عن 75٪ من درجة قوة التصميم ، يمكن تطبيق الإجهاد المسبق ؛
(5) قبل شد أوتار الإجهاد المسبق ، يجب تنظيف سطح لوحة التحميل وفحص جودة الخرسانة خلف لوحة التحميل.إذا كان هناك تجويف في الخرسانة ، فيجب إصلاحه بملاط إيبوكسي قبل الشد ؛
(6) عند تثبيت المرساة ، يجب أن تكون لوحة التثبيت مستقيمة ، ويجب إحكام القصاصة ، ويجب أن يكون موضع المشبك موحدًا: ولكن يجب ألا يتم ضرب المشبك بشدة عند شد المشبك ، حتى لا يتم تلف المقطع.

بطاقة:

ملحقات مرساة ذات ثقوب متعددة سابقة الإجهاد

مثبتات مسطحة مستديرة بعد التوتر

مرساة كابل ستراند PC
