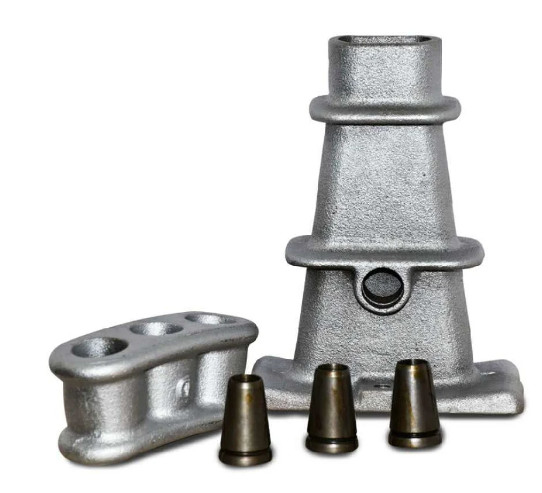

Spheroidal Graphite Cast Iron Integrated Anchor Accessories S3 S5 Post Tension Flat Anchor

الحديد الصلب المتكامل S3 S5 ما بعد التوتر الرأس المسطح

  • إبراز

    ملحقات المرساة المسطحة المتكاملة

    ,

    المرساة المسطحة المصنوعة من الحديد الزهر

    ,

    المرساة المسطحة بعد الشد S3 S5

  • اللون
    فضي / أسود
  • الاهلية
    1860 ميجا باسكال ، قياسي
  • بحجم
    تقبل حسب الطلب
  • قطر الدائرة
    12.7 مم ، 15.2 مم ، 15.7 مم
  • طلب
    تشييد المباني
  • يكتب
    مرساة إسفين القوس المسطح
  • شرط
    جديد
  • أصل
    شنشى الصين
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    ZHONGTUO
  • إصدار الشهادات
    CE; ISO
  • الحد الأدنى لكمية
    50 مجموعة
  • تفاصيل التغليف
    كرتون خشبي
  • وقت التسليم
    7-15 يوم
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

الحديد الصلب المتكامل S3 S5 ما بعد التوتر الرأس المسطح

معدات الجهد بعد الجهد S3 S5

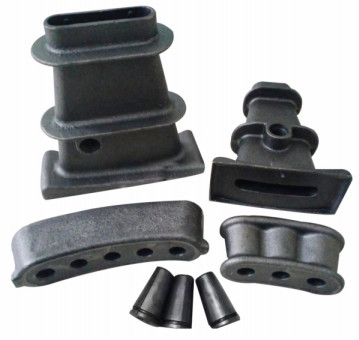

وصف المنتج للمرساة المسطحة

تم تصميم نظام الارتكاز من الارتكاز المتكامل من الحديد الزهري الكروية من الجرافيت للخيوط غير المرتبطة على أساس تطبيق ربط خيوط PC في السنوات العشرين الأخيرة في الصين.ميزتها هي أن الارتكاز في نهاية التوتر يتبنى الجرافيت الكروية لدمج لوحة المحامل ورأس المرساةلديها هيكل مضغوط ومؤكد، أدائها تلبي المتطلبات الوطنية من GB / t14370-2000، وهو ينطبق أيضا على 2000MPa PC خيوط.أكبر ميزة لنظام الارتكاز هو أن طول كامل خيط PC يمكن أن يكون مغلقا تماما.

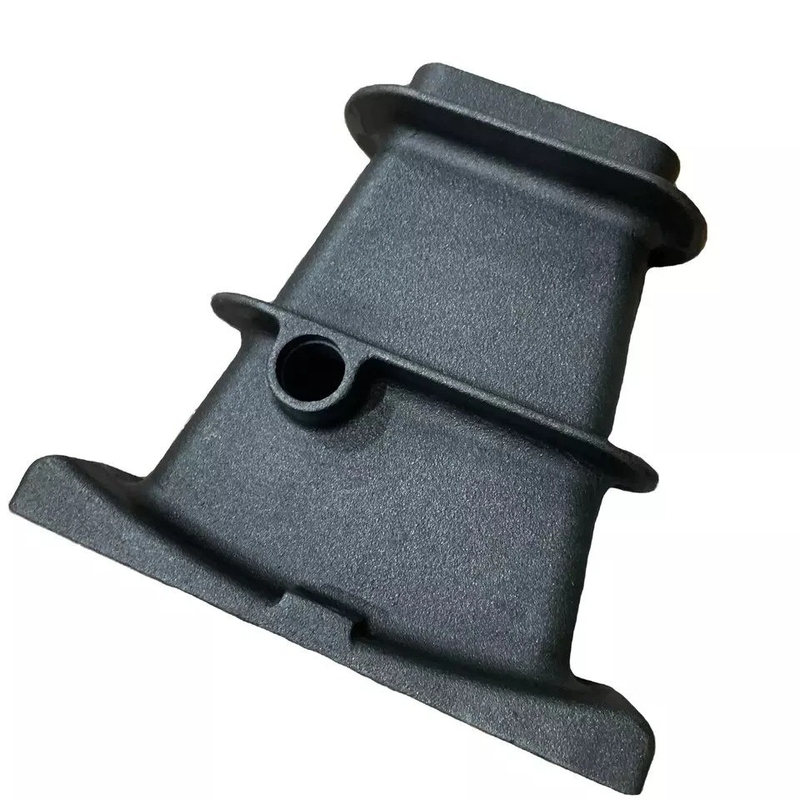

الحديد الصلب المتكامل S3 S5 ما بعد التوتر الرأس المسطح 0

المعلمات التقنية للرسّام المسطح

S2 مرساة مسطحة وكتلة كين لـ 15.2mm ((0.6'') PC Strand.
S3 مرساة مسطحة وكتلة كين لـ 12.7mm ((0.5') PC Strand.
S4 مرساة مسطحة وكتلة كين لـ 15.2mm ((0.6') PC Strand.
S5 مرساة مسطحة وكتلة كين لـ 12.7mm ((0.5') PC Strand.
S5 مرساة مسطحة وكتلة كين لـ 15.2mm ((0.6') PC Strand.

نظام مرساة مسطحة

النموذج لوحة حامل مرساة مسطحة القنوات المعدنية المسطحة قطرها ((ID)) لوحة حامل مرساة مسطحة حلقة الربيع المدارية المسطحة
د E F G أ ج ب هـ أنا ن T
BJM15-2QBM 80 45 52 22 140 70 120 120 80 5 45
BJM15-3QBM 115 45 65 22 180 70 140 170 90 4.5 45
BJM15-4QBM 150 45 74 22 170 70 170 195 90 4.5 45
BJM15-5QBM 185 45 90 22 190 70 190 240 90 4.5 45



خصائص المرساة المسطحة

1. بما في ذلك رأس المرساة، ورصيف المرساة، ولوحة المرساة

2يتبنى المواد الحديدية القابلة للتلاعب، و يجمع بين رأس المرساة التقليدية و لوحة المرساة في واحد،والتي تبسط إلى حد كبير عملية التصنيع المعقدة في معالجة الأدوات الراسخة السابقة;

3يتميز نموذج الاستخدام بأنه يتم دمج مرساة نهاية التوتر مع حلقة المرساة بواسطة الحديد القابل للتلاعب ، والبنية مضغوطة وموثوق بها؛

4. يمكن إغلاق طول الأوتار المسبقة للضغط بالكامل

5شكل مسطح، تصميم كفاءة ناضجة، رأس مرساة شكل مستقيم أو قوس متوفرة 3، 4، 5 ثقوب متوفرة؛ إزالة البئر والتشفير؛ المعالجة السطحية الغالبية أو ثاني أكسيد الكيميائي (( الأسود).

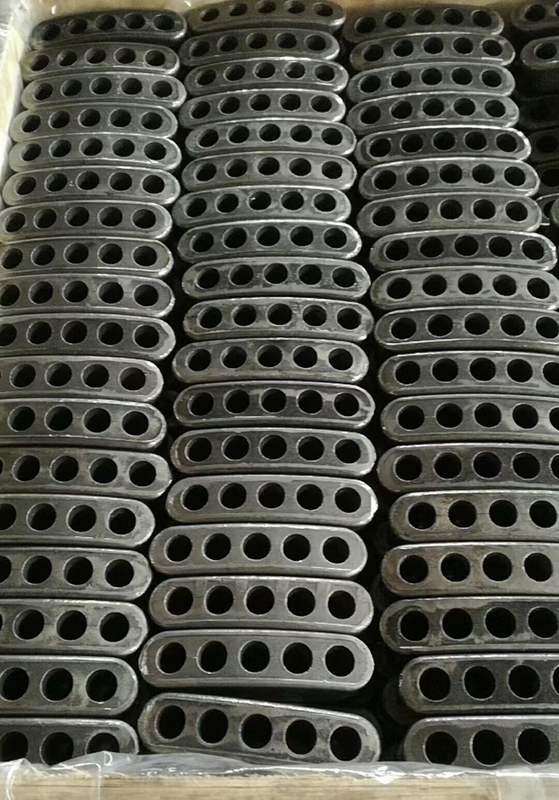

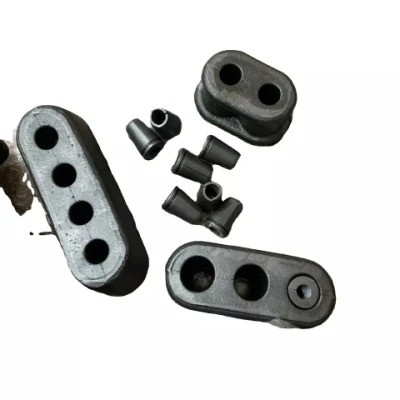

الحديد الصلب المتكامل S3 S5 ما بعد التوتر الرأس المسطح 1



مزايا المرساة المسطحة

هيكل بسيط، تثبيت مريح، أداء الختم الجيد، تستخدم في أعمال البناء غير المرتبطة



تطبيق المرساة المسطحة



1تستخدم في ما قبل التوتر أو ما بعد التوتر للبناءات الخرسانية كمواد بناء.
2يستخدم في الألواح العليا للجسور
3لوحات الكمبيوتر المستخدمة، أنابيب المياه الخرسانية عالية الضغط، الهياكل البحرية، الأبراج، والمدارات.
4المباني السكنية، والملاعب، ومناجم الفحم، الخ
