3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage

3 ثقوب 4 ثقوب 5 ثقوب Anchorage Coupler 15.24mm 12.7mm مرساة مستديرة

المنتجات - اكسسوارات المرساة
  • إبراز

    5 ثقوب Anchorage Coupler

    ,

    Anchorage Coupler 15.24mm

    ,

    12.7mm Round Anchorage

  • أتمتة
    شبه أوتوماتيكي
  • الكمبيوتر ستراند
    1-15 حفرة
  • حزمة النقل
    صندوق خشبي
  • شكل الوتد
    2 شيبس أو 3 شيبس
  • إصدار الشهادات
    CE; ISO
  • مواد
    الدكتايل الحديد
  • خدمة ما بعد البيع
    خدمة التوجيه والتتبع
  • ضمان
    سنة واحدة
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    ZHONGTUO
  • إصدار الشهادات
    CE; ISO
  • الحد الأدنى لكمية
    1
  • وقت التسليم
    7-15 يوم
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

3 ثقوب 4 ثقوب 5 ثقوب Anchorage Coupler 15.24mm 12.7mm مرساة مستديرة

  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
  • 3 Holes 4 Holes 5 Holes Anchorage Coupler 15.24mm 12.7mm Round Anchorage
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

مقرنة التثبيت 15.24 12.7 مم مرساة مستديرة 3 ثقوب ، 4 فتحات ، 5 ثقوب



المعلمة الفنية لجهاز شد الجسر المرساة مسبقة الإجهاد

البيانات الفنية لمرسى YJM13
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب ميدان دائري ΦE (المعرف) Φ F. ح ΦG ن
ج * د ΦC * د
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270 × 185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275 × 290 100 290 60 18 6 YDC4000
البيانات الفنية لمرسى YJM15
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب ميدان دائري ΦE
(بطاقة تعريف)		 Φ F. ح ΦG ن
ج × د ΦC × د
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285 × 260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500



مقدمة لمعدات شد الجسر المرساة سابقة الإجهاد



يشير Anchorage إلى جهاز تثبيت دائم يستخدم في الخرسانة سابقة الإجهاد.إنها أداة تثبيت في هيكل أو مكون ما بعد الشد للحفاظ على توتر الوتر المجهد ونقله إلى داخل الخرسانة.ويسمى أيضًا مرساة الإجهاد.أداة.
يمكن تقسيم المراسي إلى فئتين حسب نوع الاستخدام:
(1): أداة تثبيت يتم تثبيتها في نهاية الوتر المجهد ويمكنها دائمًا الحفاظ على الوتر المجهد في حالة مثبتة أثناء عملية شد الوتر المجهد.
يمكن أيضًا تقسيم مراسي نهاية الشد إلى مراسي من النوع المشبك (YJM) لشد خيوط الفولاذ المجهدة مسبقًا ، ومثبتات فولاذية مدببة (GZM) لشد الأسلاك الفولاذية عالية القوة ، ومثبتات Pierhead (DM) لشد الأسلاك الفولاذية عالية القوة بعد العنوان ، صامولة (YGM) لشد حديد التسليح المدلفن النهائي ، مرساة رأسية مصبوبة على البارد (LMZ) لشد حزم الأسلاك المتوازية متعددة الأشرطة ، إلخ. العديد من الأنواع.
(2) مرسى بنهاية ثابتة: مرسى مثبت في نهاية الوتر السابق الإجهاد ، وعادة ما يكون مدمجًا في الخرسانة ولا يستخدم للتوتر ، ويعرف أيضًا باسم مرساة الضغط أو مرساة P.

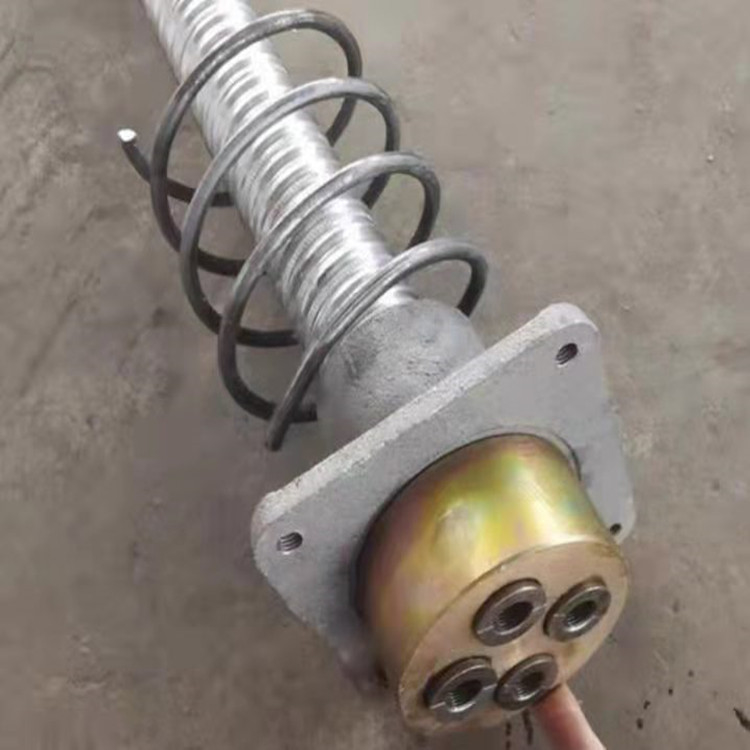

3 ثقوب 4 ثقوب 5 ثقوب Anchorage Coupler 15.24mm 12.7mm مرساة مستديرة 0

تتميز بأداء خطأ ذاتي جيد ، بناء وتشغيل مريح ، معامل كفاءة إرساء عالي ، وموثوقية.



مجالات التطبيق من مرساة الإجهاد المسبق بعد الشد
(1).للمباني: مباني سكنية ، مباني تجارية ، مباني شاهقة الارتفاع.
(2).بالنسبة للهندسة البلدية: السكك الحديدية ، الطريق السريع ، الطريق السريع السريع ، طريق المترو ، السكك الحديدية عالية السرعة ، إلخ.
(3).للمشاريع: التعدين ، الأساسات ، الأساس ، تعزيز المنحدرات والصخور ، محطة الطاقة الكهرومائية ، مهندسو التثبيت ، مشاريع الحفاظ على المياه ، خزان النفط أو الغاز ، إلخ.

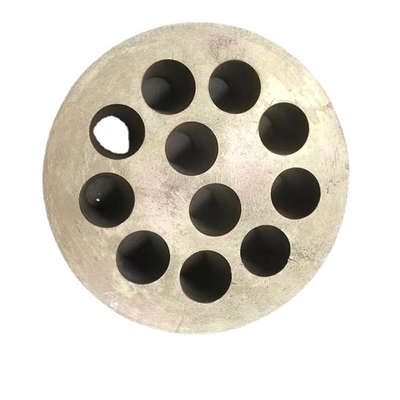

3 ثقوب 4 ثقوب 5 ثقوب Anchorage Coupler 15.24mm 12.7mm مرساة مستديرة 1



ميزات المراسي متعددة الخيوط

يتكون نظام التثبيت YJM من نظام مرساة نهاية مضغوطة (بما في ذلك رأس / كتل مرساة الطرف المجهد ، وأوتاد المرساة ، ولوحة محمل المرساة ، وحلقات تقوية الصلب الحلزونية) ونظام التثبيت المسدود (نهاية التثبيت) (بما في ذلك مرساة النهاية المسدودة ، وأوتاد المرساة ، والصلب صفيحة ، حلقات تقوية لولبية من الصلب).يستخدم على نطاق واسع في بناء ما قبل الإجهاد وما بعد الشد.



مزايا المراسي متعددة الخيوط



(1).النوع: ثقب واحد ، متعدد الفتحات ؛دائري ، مسطح.

(2).الأجزاء: حلقة / لوحة مرساة ، إسفين ، لوحة قاعدة ، إلخ.

(3).لديها كفاءة مرساة عالية وأداء جيد للغاية.

(4).يمكننا تصنيع جميع أنواع معدات التثبيت والضغط المسبق وفقًا لمتطلباتك ورسوماتك.

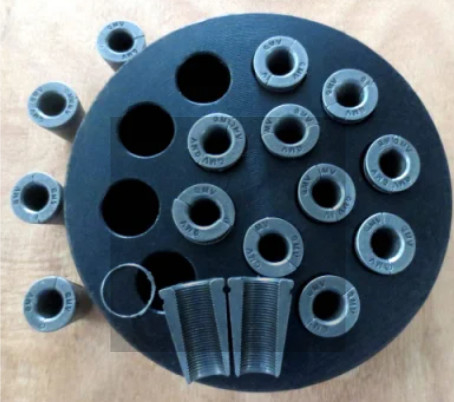

3 ثقوب 4 ثقوب 5 ثقوب Anchorage Coupler 15.24mm 12.7mm مرساة مستديرة 2

نصائح الدافئة
1. يجب الاحتفاظ بالمراسي بشكل صحيح ، ويجب ألا يكون هناك صدأ أو ماء أو أشتات أخرى قيد الاستخدام.
2. ضع مادة التشحيم على السطح الخارجي لمشبك الأداة والسطح الداخلي للفتحة المستدقة في لوحة التثبيت قبل الاستخدام ، وغالبًا ما تزيل الحطام الموجود على سطح المشبك.
3. يجب اتخاذ إجراءات السلامة أثناء الشد ، ولا يمكن لأحد الوقوف بعد رافعة الشد.
4. يجب استخدام نظام الارتكاز معًا ولا يمكن خلطه مع الأنظمة الأخرى.
