Multi Strands Anchor Heads Wedge Plates Anchor Accessories For 15.7mm PC Strand

متعددة السواحل مرساة رؤساء إسفين لوحات مرساة الملحقات ل 15.7mm الكمبيوتر ستراند

المنتجات - اكسسوارات المرساة
  • إبراز

    رؤوس تثبيت متعددة الخيوط

    ,

    ملحقات مرساة للوحات الإسفينية

    ,

    رؤوس تثبيت حبلا PC مقاس 15.7 مم

  • أتمتة
    شبه أوتوماتيكي
  • الكمبيوتر ستراند
    1-15 حفرة
  • حزمة النقل
    صندوق خشبي
  • شكل الوتد
    2 شيبس أو 3 شيبس
  • إصدار الشهادات
    CE; ISO
  • خدمة ما بعد البيع
    خدمة التوجيه والتتبع
  • ضمان
    سنة واحدة
  • حالة
    جديد
  • مكان المنشأ
    الصين
  • اسم العلامة التجارية
    ZHONGTUO
  • إصدار الشهادات
    CE; ISO
  • الحد الأدنى لكمية
    1
  • وقت التسليم
    7-15 يوم
  • شروط الدفع
    L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام

متعددة السواحل مرساة رؤساء إسفين لوحات مرساة الملحقات ل 15.7mm الكمبيوتر ستراند

  • Multi Strands Anchor Heads Wedge Plates Anchor Accessories For 15.7mm PC Strand
  • Multi Strands Anchor Heads Wedge Plates Anchor Accessories For 15.7mm PC Strand
  • Multi Strands Anchor Heads Wedge Plates Anchor Accessories For 15.7mm PC Strand
  • Multi Strands Anchor Heads Wedge Plates Anchor Accessories For 15.7mm PC Strand
  • Multi Strands Anchor Heads Wedge Plates Anchor Accessories For 15.7mm PC Strand
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

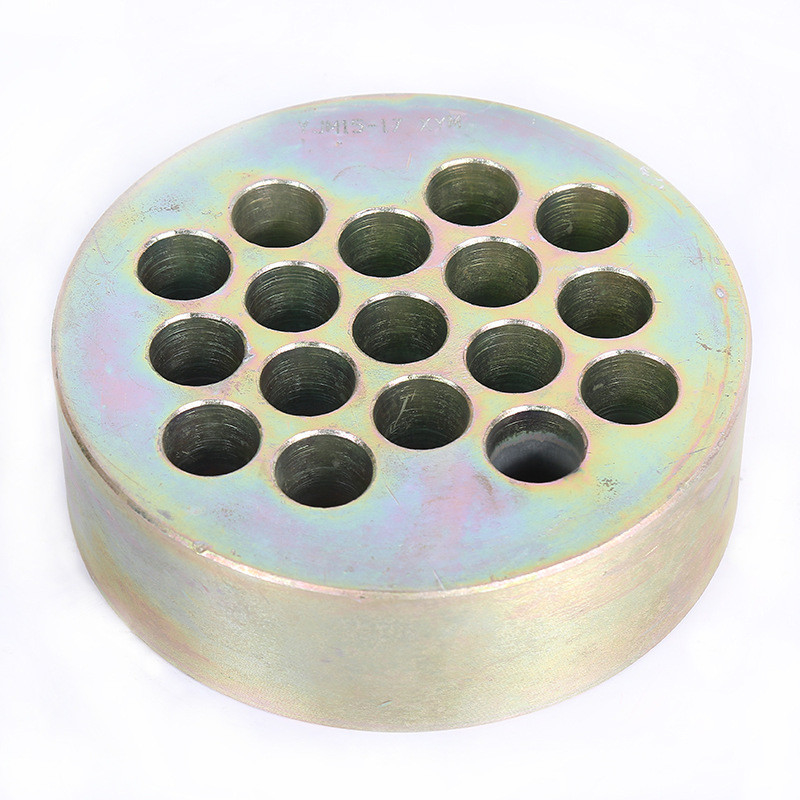

رؤوس تثبيت متعددة الخيوط (ألواح إسفينية) لحبل كمبيوتر بحجم 15.7 مم



المعلمة الفنية لجهاز شد الجسر المرساة مسبقة الإجهاد

1).النوع: ثقب واحد ، متعدد الفتحات ؛دائري ، مسطح.

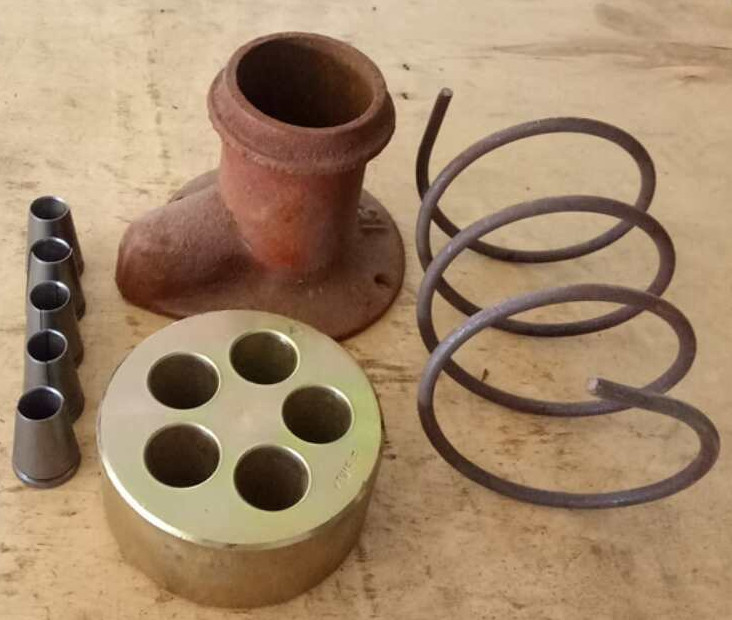

2).الأجزاء: حلقة / لوحة مرساة ، إسفين ، لوحة قاعدة ، إلخ.

3).لديها كفاءة مرساة عالية وأداء جيد للغاية.

4).يمكننا تصنيع جميع أنواع معدات التثبيت والضغط المسبق وفقًا لمتطلباتك ورسوماتك.



مواصفات جهاز شد الجسر المرساة سابقة الإجهاد

البيانات الفنية لمرسى YJM13
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب ميدان دائري ΦE (المعرف) Φ F. ح ΦG ن
ج * د ΦC * د
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270 × 185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275 × 290 100 290 60 18 6 YDC4000
البيانات الفنية لمرسى YJM15
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب ميدان دائري ΦE
(بطاقة تعريف)		 Φ F. ح ΦG ن
ج × د ΦC × د
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285 × 260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500

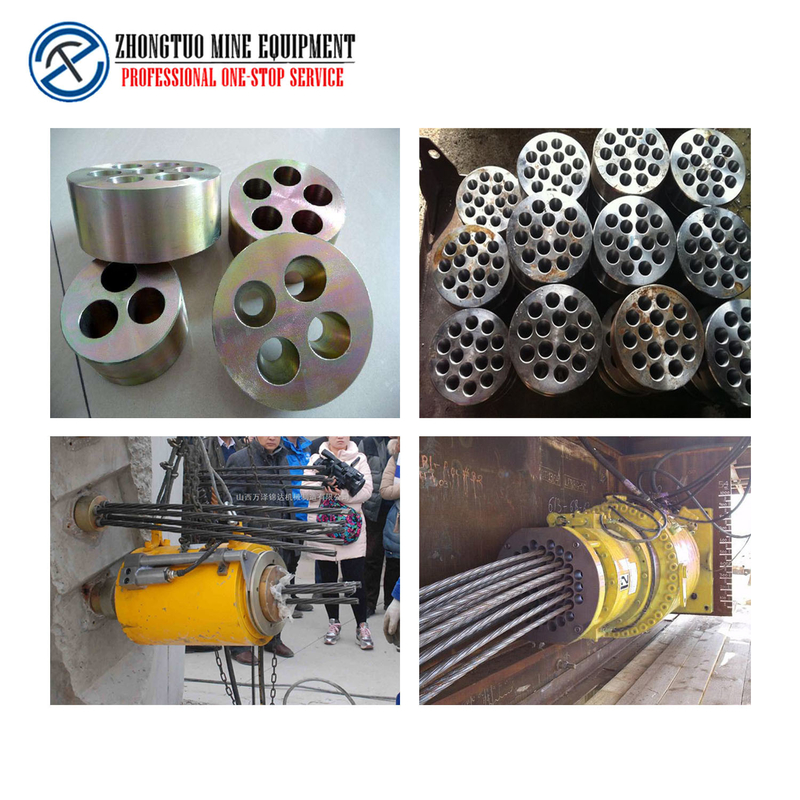

مقدمة لمعدات شد الجسر المرساة سابقة الإجهاد

تطبيق سلسلة YM15

جسور الطرق السريعة وجسور السكك الحديدية والممرات العلوية للمدينة والسكك الحديدية الخفيفة في المناطق الحضرية والمباني الشاهقة ومحافظة المياه وسد الطاقة الكهرومائية ورصيف الميناء: تعزيز الأساس وترسيخ حماية منحدرات الكتلة الصخرية أعلى قبو ، الإجهاد المسبق ، مترو الأنفاق ، "مبنى حكومي كبير مشاريع ، غرفة مستودع واسعة ، مبنى برج ، رفع ثقيل ، دفع دفع متقطع زليلي ، أنفاق ، حاويات وسفن كبيرة ، نائمة ، استبدال محمل الجسر: تعزيز الجسور والمباني ، هندسة التعزيز ، هندسة مضادة للمغناطيسية ومضادة للتآكل (مرساة الألياف) ، تقوية ألياف الكربون ، بناء الشعاع ، هندسة الإجهاد الخارجي ، كابل التثبيت ، كابل التعليق ، إلخ.

متعددة السواحل مرساة رؤساء إسفين لوحات مرساة الملحقات ل 15.7mm الكمبيوتر ستراند 0



مجالات التطبيق من مرساة الإجهاد المسبق بعد الشد
جسور الطرق السريعة ، جسور السكك الحديدية ، التقاطعات الحضرية ، قضبان الإضاءة الحضرية ، المباني الشاهقة ، سدود الحفاظ على المياه والطاقة الكهرومائية ، محطات الموانئ ، ترسيخ حماية منحدرات الصخور الجماعية ، تعزيز الأساس ، سقف مرساة سقف الأنفاق ، شبكة الإجهاد ، مترو الأنفاق ، المباني الكبيرة ، القاعات ، ورشة المستودعات ، بناء البرج ، الرفع الثقيل ، الدفع المتقطع للفيلم المنزلق ، الجسور ، ورافعات الأنفاق ، الحاويات الكبيرة والسفن ، النائمون ، استبدال دعامات الجسور ، تعزيز الجسور والمباني ، أعمال حديد التسليح ، مقاومة المغناطيسية ومقاومة التآكل أعمال (مثبتات الألياف)) ، تقوية ألياف الكربون ، إنشاء مجال شعاع مسبق التوتر ، هندسة الإجهاد الخارجي ، كابلات التثبيت ، كابلات التعليق ، إلخ.

متعددة السواحل مرساة رؤساء إسفين لوحات مرساة الملحقات ل 15.7mm الكمبيوتر ستراند 1



الانتباه إلى شد التثبيت بحبال فولاذية مسبقة الإجهاد
يتم تنفيذ عملية شد الحبل الفولاذي المجهد على ثلاث مراحل: الشد المسبق ، الشد الأولي ، والشد المتوسط.يرجى اتباع الخطوات التالية بعناية:
1. يجب تنفيذ إرساء الشد لنفس الحزمة من خيوط الفولاذ في وقت واحد عند كلا الطرفين ، ويتم ملء فولاذ الزيت الرئيسي للرافعة ببطء بالزيت من أجل الشد ، وقراءة عداد الزيت هو العامل الرئيسي ، و يتم فحص قيمة استطالة الشريط الفولاذي.يتم التحكم في الفرق بين قيمة الاستطالة الفعلية وقيمة الاستطالة النظرية داخل زائد أو ناقص 6٪.يجب ألا يزيد الفرق بين استطالة الخيوط الفولاذية في كلا الطرفين عن 5٪ ، كما يُمنع تمامًا تمديد أحد الطرفين.يتم التحكم بالحزم الفولاذية التي يتم شدها في وقت واحد عن طريق التحكم المزدوج.بالنسبة للحزم الفولاذية التي يتم شدها مرتين ، يجب استخدام قيمة الاستطالة للتركيب في شد المرحلة الأولى ، ويجب استخدام قيمة قوة الشد للمرحلة الثانية من الشد الإضافي.يتم تسجيل قيم الاستطالة في الوقت المحدد.
2. يتم نقل العارضة الصندوقية وتخزينها.يتم استخدام رافع شعاع من نوع الإطارات 900 طن لرفع وتحريك الحزمة الصندوقية إلى منطقة تخزين الحزمة ، ويتم محاذاة منصة تخزين الحزمة.تتبنى منطقة تخزين الشعاع تخزين شعاع مزدوج الطبقة.
3. ثقب الحشو.تتبنى عملية حقن خط الأنابيب سابقة الإجهاد عملية حقن بمساعدة الفراغ.الحشو المستمر بمضخة الحشو اللولبية ، عندما يكون تركيز الملاط المتدفق من فوهة الحشو متسقًا مع التركيز في مضخة الحقن ، قم بتوصيل منفذ الحشو لخط الأنابيب ، وافتح صمام منفذ الحشو للحقن.عندما يمر الملاط عبر الأنبوب الشفاف ، يمكن إغلاق صمام منفذ العادم لمضخة التفريغ.عندما يكون تناسق الملاط المتدفق من أنبوب العادم هو نفسه كما كان قبل الملء ، يمكن إغلاق صمام العادم ويمكن الضغط باستمرار على الملاط.بعد رفع الضغط في خط الأنابيب إلى 0.50-0.60 ميجا باسكال ، اضغط على لمدة 3 دقائق وأغلق صمام الحقن.يجب إجراء الحشو لنفس خط الأنابيب بشكل مستمر وإكماله في وقت واحد.



نصائح دافئة حول مرساة الخيوط المتعددة
1. يجب الاحتفاظ بالمراسي بشكل صحيح ، ويجب ألا يكون هناك صدأ أو ماء أو أشتات أخرى قيد الاستخدام.
2. ضع مادة التشحيم على السطح الخارجي لمشبك الأداة والسطح الداخلي للفتحة المستدقة في لوحة التثبيت قبل الاستخدام ، وغالبًا ما تزيل الحطام الموجود على سطح المشبك.
3. يجب اتخاذ إجراءات السلامة أثناء الشد ، ولا يمكن لأحد الوقوف بعد رافعة الشد.
4. يجب استخدام نظام الارتكاز معًا ولا يمكن خلطه مع الأنظمة الأخرى.
