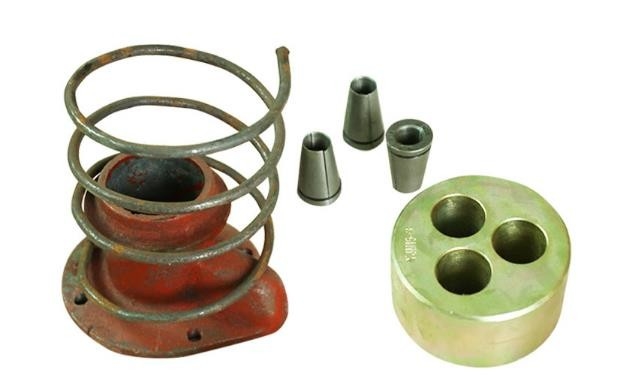

إكسسوارات مرساة مسطحة مستديرة

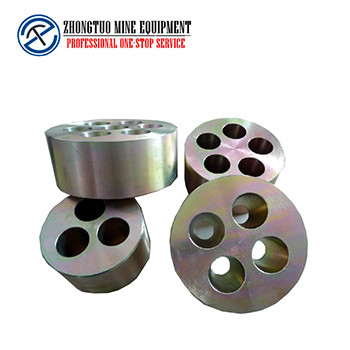

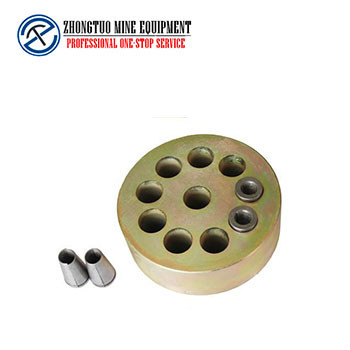

,مرساة مسطحة مستديرة متعددة الثقوب
,مرساة بعد الشد PC ستراند
-
الكمبيوتر ستراند1-15 حفرة
-
حزمة النقلصندوق خشبي
-
إصدار الشهاداتCE; ISO
-
خدمة ما بعد البيعخدمة التوجيه والتتبع
-
ضمانسنة واحدة
-
موادالدكتايل الحديد
-
ماركةzhongtuo
-
حالةجديد
-
مكان المنشأالصين
-
اسم العلامة التجاريةZHONGTUO
-
إصدار الشهاداتCE; ISO
-
الحد الأدنى لكمية1
-
وقت التسليم7-15 يوم
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
متعددة الثقوب PC حبلا آخر التوتر جولة شقة مرساة الملحقات

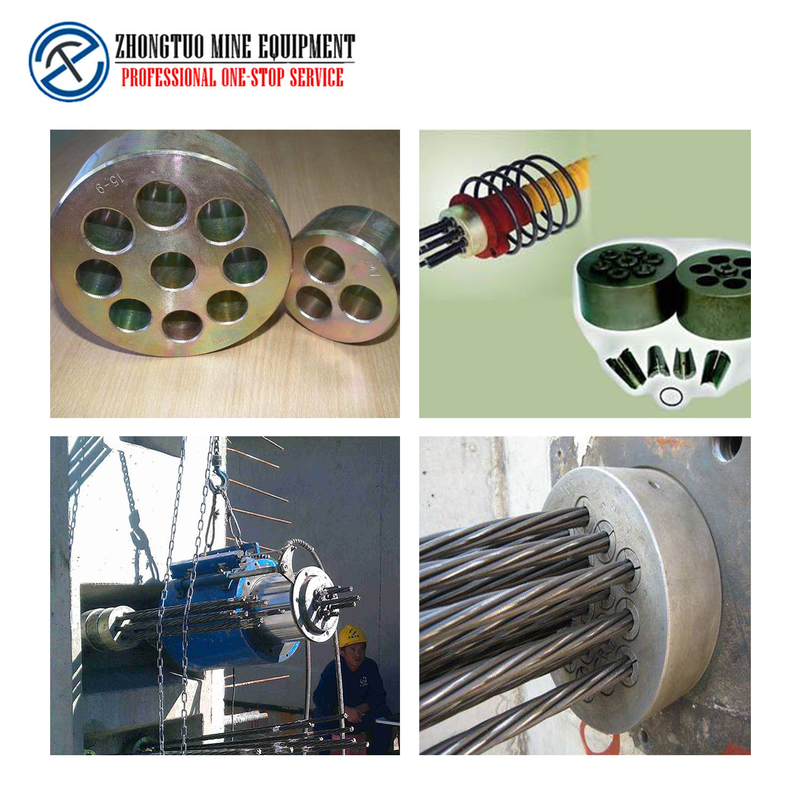

وصف مرسى
Anchorage هو جهاز تثبيت دائم يستخدم في الخرسانة سابقة الإجهاد وهو جزء مهم من تطبيق قوة الانكماش الناتجة عن الأوتار سابقة الإجهاد على البناء.في الهياكل أو المكونات بعد الشد ، من أجل الحفاظ على توتر الأوتار سابقة الإجهاد ونقلها إلى داخل الخرسانة ، يمكن لأداة التثبيت تحسين قدرة تحمل الجسر ، وزيادة امتداد الجسر ، وتقليل وزن الجسر.
المعلمة التقنية للمرساة المسطحة المستديرة بعد الشد ستراند
| البيانات الفنية لمرسى YJM13 | ||||||||||
| تخصيص | رأس المرساة | لوحة تحمل | قناة | تقوية لولبية | جاك ستسينج | |||||
| Φ | ب | ميدان | دائري | ΦE (المعرف) | Φ F. | ح | ΦG | ن | ||
| ج * د | ΦC * د | |||||||||
| YJM13-1 | 38 | 40 | 80 × 10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115 × 80 | 120 × 80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120 × 80 | 130 × 80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130 × 87 | 135 × 85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140 × 92 | 140 × 100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150 × 97 | 150 × 125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150 × 97 | 150 × 125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165 × 115 | 165 × 135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175 × 125 | 175 × 140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180 × 130 | 180 × 150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180 × 130 | 180 × 150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190 × 140 | 190 × 150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190 × 140 | 190 × 150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195 × 150 | 200 × 160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195 × 150 | 200 × 160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210 × 160 | 210 × 185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220 × 175 | 235 × 185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270 × 185 | 260 × 200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270 × 185 | 260 × 200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270 × 185 | 260 × 200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295 × 245 | 275 × 260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295 × 245 | 275 × 260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300 × 260 | 275 × 290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| البيانات الفنية لمرسى YJM15 | ||||||||||
| تخصيص | رأس المرساة | لوحة تحمل | قناة | تقوية لولبية | مؤكدا جاك | |||||
| Φ | ب | ميدان | دائري | ΦE (بطاقة تعريف) |
Φ F. | ح | ΦG | ن | ||
| ج × د | ΦC × د | |||||||||
| YJM15-1 | 43 | 46 | 80 × 12 | 80 × 20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130 × 85 | 135 × 80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130 × 87 | 135 × 85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140 × 92 | 140 × 100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150 × 97 | 150 × 120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165 × 115 | 165 × 135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175 × 125 | 175 × 135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180 × 130 | 180 × 150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190 × 140 | 190 × 150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195 × 150 | 210 × 160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210 × 160 | 210 × 160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210 × 160 | 210 × 185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220 × 175 | 210 × 185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225 × 175 | 235 × 185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250 × 185 | 265 × 200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270 × 185 | 265 × 200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270 × 185 | 265 × 200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295 × 245 | 285 × 260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295 × 245 | 285 × 260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295 × 245 | 285 × 260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310 × 260 | 320 × 260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310 × 260 | 320 × 260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310 × 300 | 320 × 300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
التصنيف الرئيسي لجسر أنكوريج
1: مرساة نهاية الشد: مرساة مثبتة في نهاية الخيط يمكن شدها ، وتُعرف أيضًا باسم المرساة سابقة الإجهاد (مرساة مستديرة ، مرساة مسطحة).
(1) المرساة المستديرة: لديها أداء تثبيت جيد وأداء التثبيت الذاتي
تتمتع المرساة المستديرة بسوق جيد ويمكن التخلص منها ، ويعتمد التوتر العام على رافعة مجوفة ؛
(2) المراسي المسطحة: تستخدم المراسي المسطحة بشكل أساسي في عمليات الإجهاد الجانبي لطوابق الجسر.
تجعل الألواح المجوفة وعوارض الصندوق ذات الارتفاع المنخفض توزيع الضغط أكثر اتساقًا ومعقولًا ، مما يزيد من تحسين الهيكل.
2: مرساة ذات طرف ثابت: تُركب في الطرف الآخر من السلك المجدول ، وعادة ما تكون مدفونة في الخرسانة ، ولا تتطلب مرساة سحب (مرساة P).تسمى المراسي من النوع P أيضًا بمثبتات الضغط.
مجالات التطبيق من ستراند ما بعد التوتر جولة مسطحة مرساة
جسور الطرق السريعة ، جسور السكك الحديدية ، التقاطعات الحضرية ، قضبان الإضاءة الحضرية ، المباني الشاهقة ، سدود الحفاظ على المياه والطاقة الكهرومائية ، محطات الموانئ ، ترسيخ حماية منحدرات الصخور الجماعية ، تعزيز الأساس ، سقف مرساة سقف الأنفاق ، شبكة الإجهاد ، مترو الأنفاق ، المباني الكبيرة ، القاعات ، ورشة المستودعات ، بناء البرج ، الرفع الثقيل ، الدفع المتقطع للفيلم المنزلق ، الجسور ، ورافعات الأنفاق ، الحاويات الكبيرة والسفن ، النائمون ، استبدال دعامات الجسور ، تعزيز الجسور والمباني ، أعمال حديد التسليح ، مقاومة المغناطيسية ومقاومة التآكل أعمال (مثبتات الألياف)) ، تقوية ألياف الكربون ، إنشاء مجال شعاع مسبق التوتر ، هندسة الإجهاد الخارجي ، كابلات التثبيت ، كابلات التعليق ، إلخ.
طريقة البناء والتركيب العامة للرسو
تتمثل طريقة التثبيت والتركيب العامة في وضع عدد قليل من المتفجرات في قاع الحفرة ، وتوسيعها إلى شكل كروي بعد عدة إنشاءات وتركيبات مثبتة ، وأخيراً وضع المتفجرات في بناء التثبيت والتركيب.بالمقارنة مع طريقة بناء وتركيب رسو الثقب ، فإن هذه الطريقة لها مزايا بناء التثبيت الجيد وتأثير التثبيت ، وكفاءة العمل العالية ، والتقدم السريع ، والاستهلاك المنخفض للمتفجرات.غالبًا ما تستخدم هذه الطريقة في بناء وتركيب المراسي القصيرة للأساسات الضحلة.
نصائح دافئة حول أنكوريج
1. يجب الاحتفاظ بالمراسي بشكل صحيح ، ويجب ألا يكون هناك صدأ أو ماء أو أشتات أخرى قيد الاستخدام.
2. ضع مادة التشحيم على السطح الخارجي لمشبك الأداة والسطح الداخلي للفتحة المستدقة في لوحة التثبيت قبل الاستخدام ، وغالبًا ما تزيل الحطام الموجود على سطح المشبك.
3. يجب اتخاذ إجراءات السلامة أثناء الشد ، ولا يمكن لأحد الوقوف بعد رافعة الشد.
4. يجب استخدام نظام الارتكاز معًا ولا يمكن خلطه مع الأنظمة الأخرى.
