بعد التوتر 12.7 جهاز كمبيوتر ستراند 15.24 سلك كابل مرساة مسبقة الإجهاد للهيكل الخرساني

بعد التوتر 12.7 جهاز كمبيوتر ستراند 15.24 سلك كابل مرساة مسبقة الإجهاد للهيكل الخرساني

المعلمة الفنية لجهاز شد الجسر المرساة مسبقة الإجهاد

1).النوع: ثقب واحد ، متعدد الفتحات ؛دائري ، مسطح.

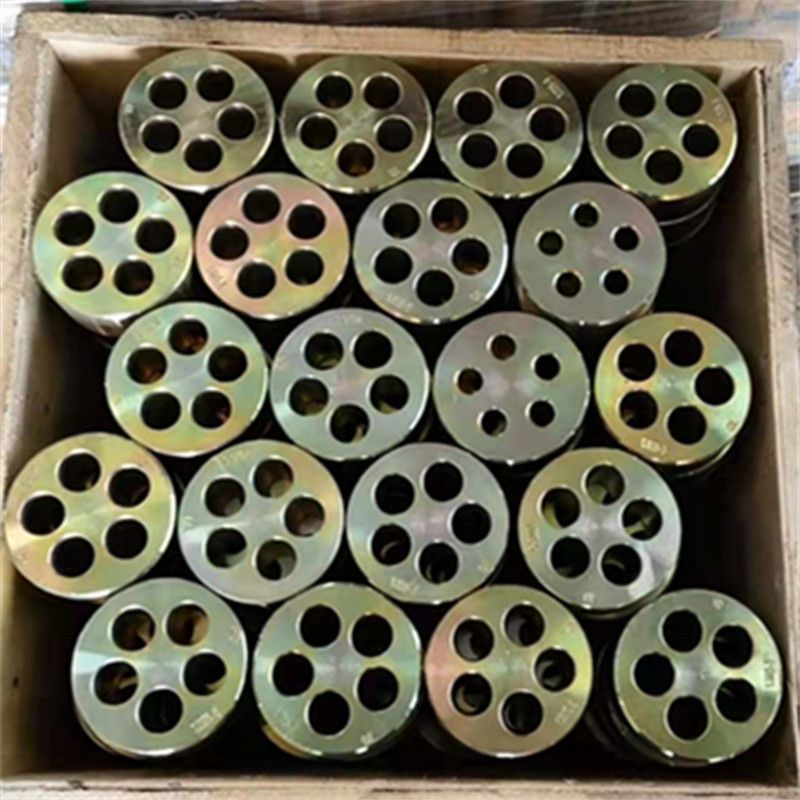

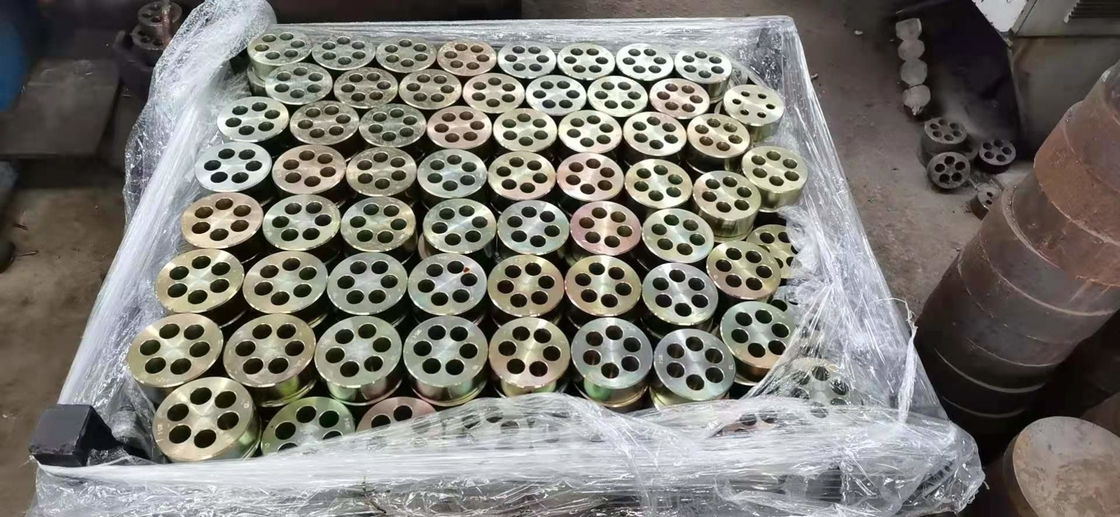

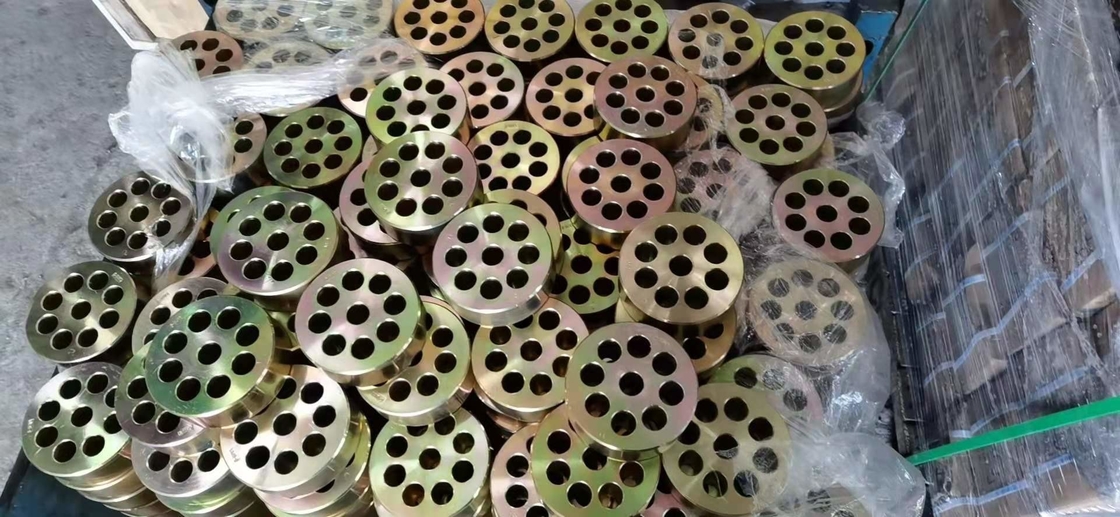

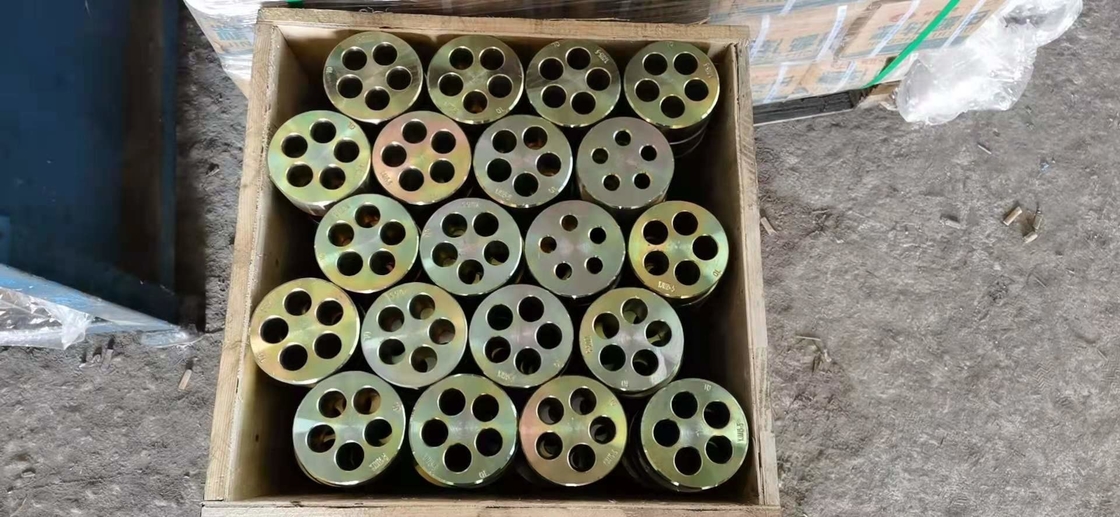

2).الأجزاء: حلقة / لوحة مرساة ، إسفين ، لوحة قاعدة ، إلخ.

3).لديها كفاءة مرساة عالية وأداء جيد للغاية.

4).يمكننا تصنيع جميع أنواع معدات التثبيت والضغط المسبق وفقًا لمتطلباتك ورسوماتك.

إذا كان لدى Cutstomer تصميم خاص ، فيمكننا التخصيص وفقًا لـ DWG.

مقدمة لمعدات شد الجسر المرساة سابقة الإجهاد

يشير Anchorage إلى جهاز تثبيت دائم يستخدم في الخرسانة سابقة الإجهاد.إنها أداة تثبيت في هيكل أو مكون ما بعد الشد للحفاظ على توتر الوتر المجهد ونقله إلى داخل الخرسانة.ويسمى أيضًا مرساة الإجهاد.أداة.

مجالات التطبيق من مرساة الإجهاد المسبق بعد الشد
جسور الطرق السريعة ، جسور السكك الحديدية ، التقاطعات الحضرية ، قضبان الإضاءة الحضرية ، المباني الشاهقة ، سدود الحفاظ على المياه والطاقة الكهرومائية ، محطات الموانئ ، ترسيخ حماية منحدرات الصخور الجماعية ، تعزيز الأساس ، سقف مرساة سقف الأنفاق ، شبكة الإجهاد ، مترو الأنفاق ، المباني الكبيرة ، القاعات ، ورشة المستودعات ، بناء البرج ، الرفع الثقيل ، الدفع المتقطع للفيلم المنزلق ، الجسور ، ورافعات الأنفاق ، الحاويات الكبيرة والسفن ، النائمون ، استبدال دعامات الجسور ، تعزيز الجسور والمباني ، أعمال حديد التسليح ، مقاومة المغناطيسية ومقاومة التآكل أعمال (مثبتات الألياف)) ، تقوية ألياف الكربون ، إنشاء مجال شعاع مسبق التوتر ، هندسة الإجهاد الخارجي ، كابلات التثبيت ، كابلات التعليق ، إلخ.

الانتباه إلى شد التثبيت بحبال فولاذية مسبقة الإجهاد
يتم تنفيذ عملية شد الحبل الفولاذي المجهد على ثلاث مراحل: الشد المسبق ، الشد الأولي ، والشد المتوسط.يرجى اتباع الخطوات التالية بعناية:
1. يجب تنفيذ إرساء الشد لنفس الحزمة من خيوط الفولاذ في وقت واحد عند كلا الطرفين ، ويتم ملء فولاذ الزيت الرئيسي للرافعة ببطء بالزيت من أجل الشد ، وقراءة عداد الزيت هو العامل الرئيسي ، و يتم فحص قيمة استطالة الشريط الفولاذي.يتم التحكم في الفرق بين قيمة الاستطالة الفعلية وقيمة الاستطالة النظرية داخل زائد أو ناقص 6٪.يجب ألا يزيد الفرق بين استطالة الخيوط الفولاذية في كلا الطرفين عن 5٪ ، كما يُمنع تمامًا تمديد أحد الطرفين.يتم التحكم بالحزم الفولاذية التي يتم شدها في وقت واحد عن طريق التحكم المزدوج.بالنسبة للحزم الفولاذية التي يتم شدها مرتين ، يجب استخدام قيمة الاستطالة للتركيب في شد المرحلة الأولى ، ويجب استخدام قيمة قوة الشد للمرحلة الثانية من الشد الإضافي.يتم تسجيل قيم الاستطالة في الوقت المحدد.
2. يتم تحريك العارضة الصندوقية وتخزينها.يتم استخدام رافع شعاع من نوع الإطارات 900 طن لرفع وتحريك الحزمة الصندوقية إلى منطقة تخزين الحزمة ، ويتم محاذاة منصة تخزين الحزمة.تتبنى منطقة تخزين الشعاع تخزين شعاع مزدوج الطبقة.
3. ثقب الحشو.تتبنى عملية حقن خط الأنابيب سابقة الإجهاد عملية حقن بمساعدة الفراغ.الحشو المستمر بمضخة الحشو اللولبية ، عندما يكون تركيز الملاط المتدفق من فوهة الحشو متسقًا مع التركيز في مضخة الحقن ، قم بتوصيل منفذ الحشو لخط الأنابيب ، وافتح صمام منفذ الحشو للحقن.عندما يمر الملاط عبر الأنبوب الشفاف ، يمكن إغلاق صمام منفذ العادم لمضخة التفريغ.عندما يكون تناسق الملاط المتدفق من أنبوب العادم هو نفسه كما كان قبل الملء ، يمكن إغلاق صمام العادم ويمكن الضغط باستمرار على الملاط.بعد رفع الضغط في خط الأنابيب إلى 0.50-0.60 ميجا باسكال ، اضغط على لمدة 3 دقائق وأغلق صمام الحقن.يجب إجراء الحشو لنفس خط الأنابيب بشكل مستمر وإكماله في وقت واحد.

نصائح الدافئة
1. يجب الاحتفاظ بالمراسي بشكل صحيح ، ويجب ألا يكون هناك صدأ أو ماء أو أشتات أخرى قيد الاستخدام.
2. ضع مادة التشحيم على السطح الخارجي لمشبك الأداة والسطح الداخلي للفتحة المستدقة في لوحة التثبيت قبل الاستخدام ، وغالبًا ما تزيل الحطام الموجود على سطح المشبك.
3. يجب اتخاذ إجراءات السلامة أثناء الشد ، ولا يمكن لأحد الوقوف بعد رافعة الشد.
4. يجب استخدام نظام الارتكاز معًا ولا يمكن خلطه مع الأنظمة الأخرى.
