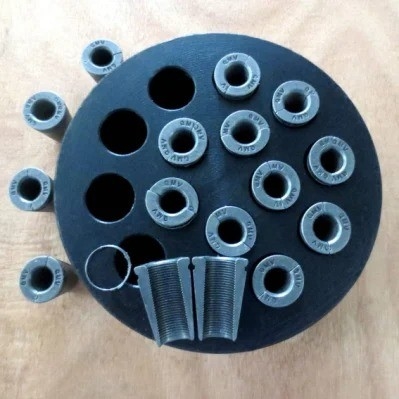

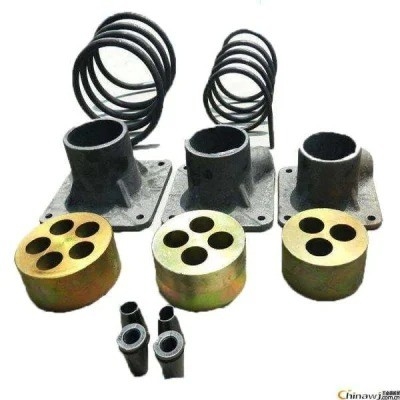

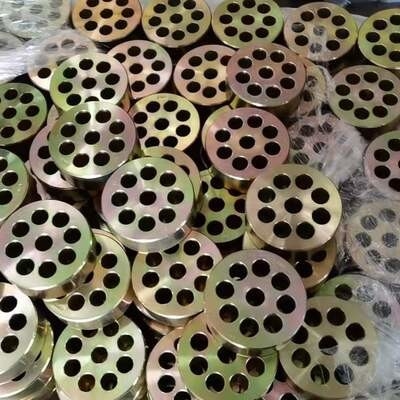

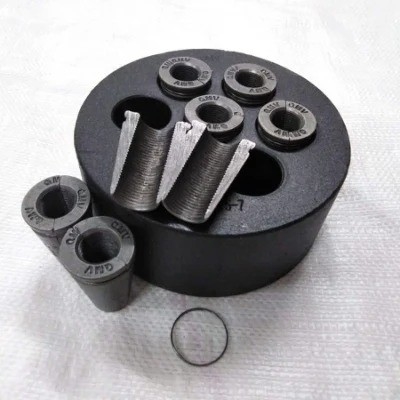

12.7 / 15.2 / 17.8mm شد كبل أسلاك الفولاذ مرساة آخر التوتر أحادي / مرساة متعددة الفتحات
-
إبراز
مرساة كابل أسلاك الفولاذ
,مرساة مونو بوست التوتر
,17.8 مم بعد شد الكابلات
-
أتمتةشبه آلي
-
الكمبيوتر ستراند1-15 حفرة
-
شكل المنتجدائري
-
شكل الوتد2 شيبس أو 3 شيبس
-
إصدار الشهاداتCE; ISO
-
طلبكوبري
-
ضمانسنة واحدة
-
مادةخليط معدني
-
مكان المنشأالصين
-
اسم العلامة التجاريةZHONGTUO
-
إصدار الشهاداتCE; ISO
-
الحد الأدنى لكمية1
-
تفاصيل التغليفحقيبة خشبية
-
وقت التسليم7-15 يوم
-
شروط الدفعL / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام
12.7 / 15.2 / 17.8mm شد كبل أسلاك الفولاذ مرساة آخر التوتر أحادي / مرساة متعددة الفتحات
12.7 / 15.2 / 17.8mm كابل سلك فولاذي شد مرساة ما بعد التوتر أحادي / متعدد الفتحات
وصف المرساة المسطحة المستديرة بعد الشد ستراند
Anchorage هو جهاز تثبيت دائم يستخدم في الخرسانة سابقة الإجهاد وهو جزء لا يتجزأ من تطبيق قوة الانكماش الناتجة عن الأوتار سابقة الإجهاد على البناء.في الهياكل أو المكونات بعد الشد ، من أجل الحفاظ على توتر الأوتار سابقة الإجهاد ونقلها إلى داخل الخرسانة ، يمكن لأداة التثبيت تحسين قدرة تحمل الجسر ، وزيادة امتداد الجسر ، وتقليل وزن الجسر.
مواصفات المرساة المسطحة المستديرة بعد الشد بالحبال
| البيانات الفنية لمرسى YJM13 | ||||||||||
| تخصيص | رأس المرساة | لوحة تحمل | قناة | تقوية لولبية | مؤكدا جاك | |||||
| Φ | ب | مربع | دائري | ΦE (المعرف) | Φ F. | ح | ΦG | ن | ||
| ج * د | ΦC * د | |||||||||
| YJM13-1 | 38 | 40 | 80 × 10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115 × 80 | 120 × 80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120 × 80 | 130 × 80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130 × 87 | 135 × 85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140 × 92 | 140 × 100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150 × 97 | 150 × 125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150 × 97 | 150 × 125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165 × 115 | 165 × 135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175 × 125 | 175 × 140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180 × 130 | 180 × 150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180 × 130 | 180 × 150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190 × 140 | 190 × 150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190 × 140 | 190 × 150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195 × 150 | 200 × 160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195 × 150 | 200 × 160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210 × 160 | 210 × 185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220 × 175 | 235 × 185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270 × 185 | 260 × 200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270 × 185 | 260 × 200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270 × 185 | 260 × 200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295 × 245 | 275 × 260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295 × 245 | 275 × 260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300 × 260 | 275 × 290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| البيانات الفنية لمرسى YJM15 | ||||||||||
| تخصيص | رأس المرساة | لوحة تحمل | قناة | تقوية لولبية | مؤكدا جاك | |||||
| Φ | ب | مربع | دائري | ΦE (بطاقة تعريف) |
Φ F. | ح | ΦG | ن | ||
| ج × د | ΦC × د | |||||||||
| YJM15-1 | 43 | 46 | 80 × 12 | 80 × 20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130 × 85 | 135 × 80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130 × 87 | 135 × 85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140 × 92 | 140 × 100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150 × 97 | 150 × 120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165 × 115 | 165 × 135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175 × 125 | 175 × 135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180 × 130 | 180 × 150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190 × 140 | 190 × 150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195 × 150 | 210 × 160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210 × 160 | 210 × 160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210 × 160 | 210 × 185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220 × 175 | 210 × 185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225 × 175 | 235 × 185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240 × 175 | 235 × 185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250 × 185 | 265 × 200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-18 | 197 | 63 | 270 × 185 | 265 × 200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270 × 185 | 265 × 200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295 × 245 | 285 × 260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295 × 245 | 285 × 260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295 × 245 | 285 × 260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310 × 260 | 320 × 260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310 × 260 | 320 × 260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310 × 300 | 320 × 300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
التصنيف الرئيسي لجسر أنكوريج
التصنيف الرئيسي
(1) مرساة مستديرة
يتم التعبير عن نموذج المواصفات على النحو التالي: YJM15-N (YM15-N) أو YJM13-N (YM13-N) ؛هذا النوع من المراسي لديه أداء جيد للتثبيت الذاتي.من أجل الشد ، يتم استخدام جاك من خلال المركز بشكل عام.
(2) مرساة مسطحة
يتم التعبير عن نموذج المواصفات على النحو التالي: BJM15-N (BM15-N) أو BJM13-N (BM13-N) (B ، الحرف الأول من Pinyin الصيني للمراسي المسطحة ، ويمثل معنى المراسي المسطحة) ؛تستخدم المراسي المسطحة بشكل أساسي في الجسور. يجعل السطح الأفقي المُجهد مسبقًا ، واللوح المجوف ، والعارضة المربعة منخفضة الارتفاع توزيع الضغط أكثر تساويًا ومعقولًا ، ويقلل أيضًا من سمك الهيكل.
(3) مرساة ملفوفة
(مثبت طرف ثابت) يتم التعبير عن نموذج المواصفات على النحو التالي: JYM15-N (YMP15-N) أو JYM13-N (YMP13-N) ؛إنه مناسب للحالة التي يكون فيها إجهاد التصميم في نهاية المكون كبيرًا أو تكون مساحة النهاية محدودة.إنها تستخدم البثق. تقوم الآلة بالضغط على كم الضغط على السلك المجدول.يتم ترسيخه مسبقًا في الخرسانة وترتيبه حسب الحاجة.بعد أن تصلب الخرسانة إلى قوة التصميم ، يتم شدها.
مجالات التطبيق من التوتر المسبق الإجهاد جولة مرسى
جسور الطرق السريعة ، جسور السكك الحديدية ، التقاطعات الحضرية ، قضبان الإضاءة الحضرية ، المباني الشاهقة ، سدود الحفاظ على المياه والطاقة الكهرومائية ، محطات الموانئ ، ترسيخ حماية منحدرات الصخور الجماعية ، تعزيز الأساس ، سقف مرساة سقف الأنفاق ، شبكة الإجهاد ، مترو الأنفاق ، المباني الكبيرة ، القاعات ، ورشة المستودعات ، بناء البرج ، الرفع الثقيل ، الدفع المتقطع للفيلم المنزلق ، الجسور ، ورافعات الأنفاق ، الحاويات الكبيرة والسفن ، النائمون ، استبدال دعامات الجسور ، تعزيز الجسور والمباني ، أعمال حديد التسليح ، مقاومة المغناطيسية ومقاومة التآكل أعمال (مثبتات الألياف)) ، تقوية ألياف الكربون ، إنشاء مجال شعاع مسبق التوتر ، هندسة الإجهاد الخارجي ، كابلات التثبيت ، كابلات التعليق ، إلخ.
إشعارات الإرساء المستدير للتوتر المسبق الإجهاد
(1) لقطع الأضلاع سابقة الإجهاد ، يجب استخدام منشار عجلة الطحن ، ويجب عدم استخدام قطع القوس ؛
(2) عندما يتم تجميع خيوط الفولاذ ، يجب تقويمها واحدة تلو الأخرى ، وتجميعها في حزم ، ويجب عدم تشويشها.يجب أن يتم تجميع المرساة المبثوقة أو المرساة المنقوشة عند الطرف الثابت لخيط الصلب مع لوحة التحميل والتعزيز الحلزوني مسبقًا ؛
(3) يجب صيانة المعدات والأدوات المستخدمة في الإجهاد المسبق ومعايرتها بانتظام ؛
(4) قبل شد الأوتار سابقة الإجهاد ، يجب تقديم تقرير اختبار قوة الخرسانة والضغط.عندما تلبي مقاومة الانضغاط للخرسانة متطلبات التصميم ولا تقل عن 75٪ من درجة قوة التصميم ، يمكن تطبيق الإجهاد المسبق ؛
(5) قبل شد أوتار الإجهاد المسبق ، يجب تنظيف سطح لوحة التحميل وفحص جودة الخرسانة خلف لوحة التحميل.إذا كان هناك تجويف في الخرسانة ، فيجب إصلاحه بملاط إيبوكسي قبل الشد ؛
(6) عند تثبيت المرساة ، يجب أن تكون لوحة التثبيت مستقيمة ، ويجب إحكام القصاصة ، ويجب أن يكون موضع المشبك موحدًا: ولكن يجب ألا يتم ضرب المشبك بشدة عند شد المشبك ، حتى لا يتم تلف المقطع.
