Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine

متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع

المنتجات - اكسسوارات المرساة
  • إبراز

    متعدد الثقوب بعد الشد مرساة

    ,

    الفولاذ المقاوم للصدأ بعد الشد مرساة

    ,

    جسر البناء الربيع مرساة الملحقات

  • معدل المد و الجزر
    2-4 لتر / دقيقة
  • مادة
    الفولاذ المقاوم للصدأ
  • نموذج
    س ص -123
  • إسم
    آلة رش الاسمنت
  • مستوى الضوضاء
    ≤ 65 ديسيبل
  • قوة
    3 كيلو واط
  • ضغط
    0.2-0.4 ميجا باسكال
  • حجم
    100 * 100 * 200 سم
  • زاوية الرش
    180 درجة
  • مسافة الرش
    2-4 م
  • سرعة الرش
    ≤2 م / ث
  • عرض الرش
    1-2 م
  • الجهد االكهربى
    220 فولت
  • وزن
    200 كجم
  • درجة حرارة العمل
    0-50
  • اسم العلامة التجارية
    ZT

متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع

  • Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine
  • Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine
  • Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine
  • Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine
  • Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine
  • Multi-Holes Post Tension Anchor Used In Bridge Construction Spring Cnc Machine
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ


الاسم: مرساة ما بعد الشد متعدد الثقوب المستخدمة في بناء الجسر.تم تصميم هذا المرساة خصيصًا للإجهاد المسبق للخرسانة في مشاريع البناء الهندسية ، وخاصة في بناء الجسور.يتم استخدامه عن طريق التثبيت المسبق ووضع المرساة قبل صب الخرسانة ، ثم دفنها في طرفي الخرسانة.يشتمل المرساة على وجهين طرفيين على شكل منفاخ ، مما يوفر ثباتًا للرافعة أثناء الشد.لضمان الأداء الأمثل ، من الضروري الحفاظ على المراسي بشكل صحيح ، والحفاظ عليها خالية من الصدأ والماء والحطام الآخر.بالإضافة إلى ذلك ، يوصى بوضع مادة التشحيم على السطح الخارجي لمشبك الأداة والسطح الداخلي للفتحة المستدقة في لوحة التثبيت قبل الاستخدام ، مع إزالة أي حطام من سطح المشبك بانتظام.يجب اتخاذ تدابير السلامة أثناء الشد ، ومن الضروري التأكد من عدم وجود أفراد بالقرب من رافعة الشد.من المهم ملاحظة أنه يجب استخدام نظام التثبيت حصريًا ، دون خلطه مع الأنظمة الأخرى.بالنسبة للبيانات الفنية ، يشتمل YJM13 Anchorage على مواصفات رأس المرساة ولوحة التحميل والقناة والتعزيز اللولبي ومقبس الضغط ، مثل ΦA و B و Square و Round و ΦE (ID) و F.بفضل أدائه الموثوق به ومدى ملاءمته لبناء الجسور ، يعد مرساة ما بعد الشد متعدد الثقوب من الأصول القيمة في مجال الهندسة.



وصف التطبيق
إنها مناسبة للمراسي المستخدمة في الإجهاد المسبق للخرسانة في عملية البناء الهندسي.تستخدم بشكل عام في بناء الجسور ، المثبتة مسبقًا والموضوعة ، ثم صب الخرسانة ، ودفنها عند طرفي الخرسانة ، أي طرفي المنفاخ ، وهما الوجوه النهائية المحددة لاستقرار الرافعة أثناء الشد.

معلمات المنتج





البيانات الفنية لمرسى YJM13
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب مربع دائري ΦE (المعرف) Φ F. ح ΦG ن
ج * د ΦC * د
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115 × 80 120 × 80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120 × 80 130 × 80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130 × 87 135 × 85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140 × 92 140 × 100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150 × 97 150 × 125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165 × 115 165 × 135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175 × 125 175 × 140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180 × 130 180 × 150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190 × 140 190 × 150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195 × 150 200 × 160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195 × 150 200 × 160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210 × 160 210 × 185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220 × 175 235 × 185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235 × 175 235 × 185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270 × 185 260 × 200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270 × 185 260 × 200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295 × 245 275 × 260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300 × 260 275 × 290 100 290 60 18 6 YDC4000
البيانات الفنية لمرسى YJM15
تخصيص رأس المرساة لوحة تحمل قناة تقوية لولبية مؤكدا جاك
Φ ب مربع دائري ΦE
(بطاقة تعريف)		 Φ F. ح ΦG ن
ج × د ΦC × د
YJM15-1 43 46 80 × 12 80 × 20 35 80 30 8 4 QYC270
YJM15-2 83 48 130 × 85 135 × 80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130 × 87 135 × 85 50 120 40 10 4 YDC650
YJM15-4 97 48 140 × 92 140 × 100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150 × 97 150 × 120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165 × 115 165 × 135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175 × 125 175 × 135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180 × 130 180 × 150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190 × 140 190 × 150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195 × 150 210 × 160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210 × 160 210 × 160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210 × 160 210 × 185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220 × 175 210 × 185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225 × 175 235 × 185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240 × 175 235 × 185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-18 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270 × 185 265 × 200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295 × 245 285 × 260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295 × 245 285 × 260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310 × 260 320 × 260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310 × 300 320 × 300 120 330 70 18 5 YDC6500





نصائح الدافئة
1. يجب أن يتم الاحتفاظ بالمراسي بشكل صحيح ، ويجب ألا يكون هناك صدأ أو ماء أو أشتات أخرى قيد الاستخدام.
2. ضع مادة التشحيم على السطح الخارجي لمشبك الأداة والسطح الداخلي للفتحة المستدقة في لوحة التثبيت قبل الاستخدام ، وغالبًا ما تزيل الحطام الموجود على سطح المشبك.
3. يجب اتخاذ إجراءات السلامة أثناء الشد ، ولا يمكن لأي شخص الوقوف بعد رافعة الشد.
4. يجب استخدام نظام الارتكاز معًا ولا يمكن خلطه مع الأنظمة الأخرى.

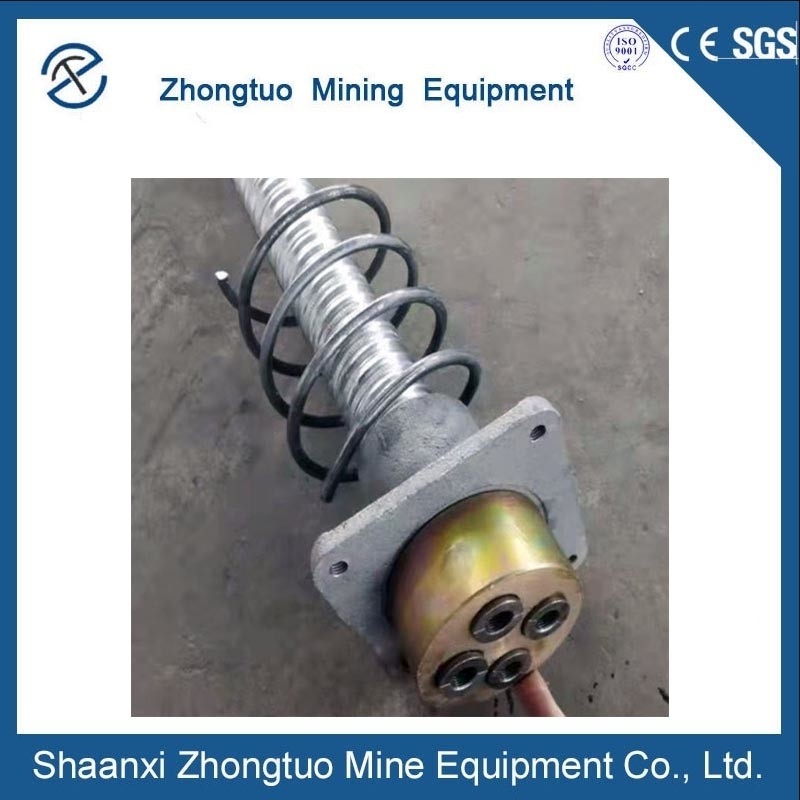

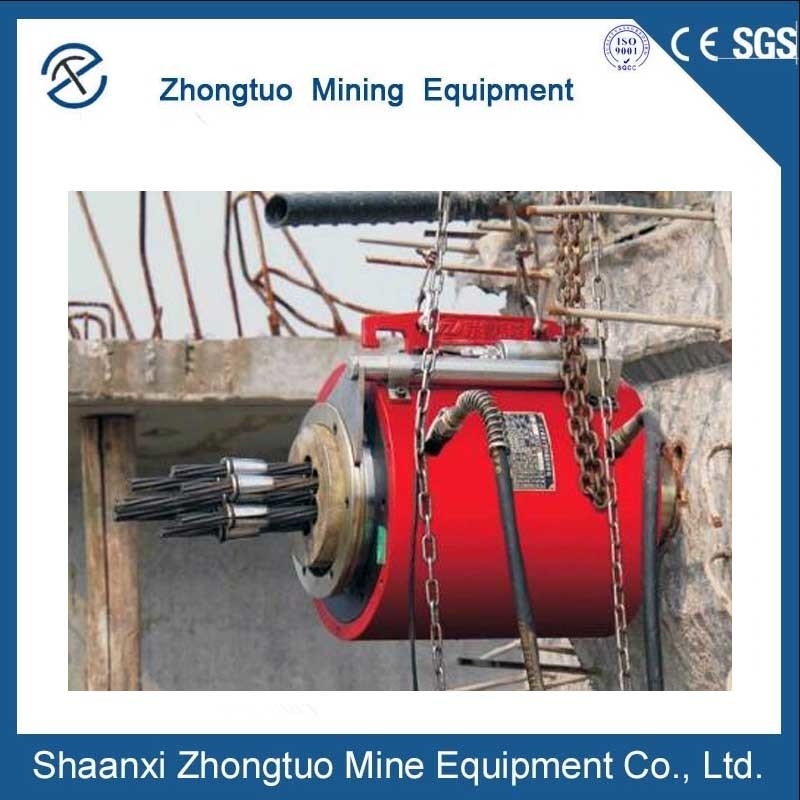

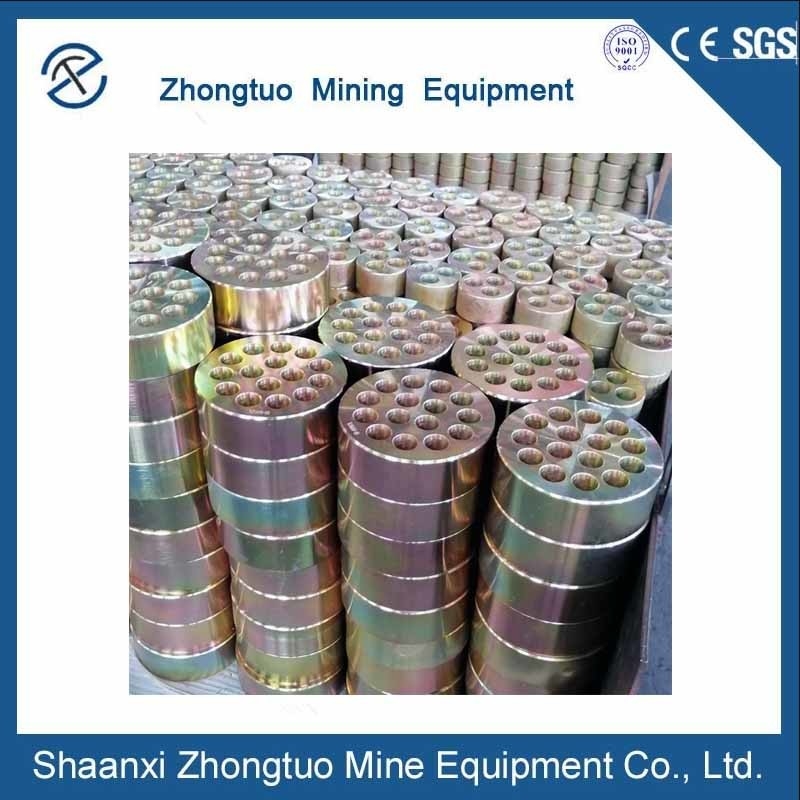

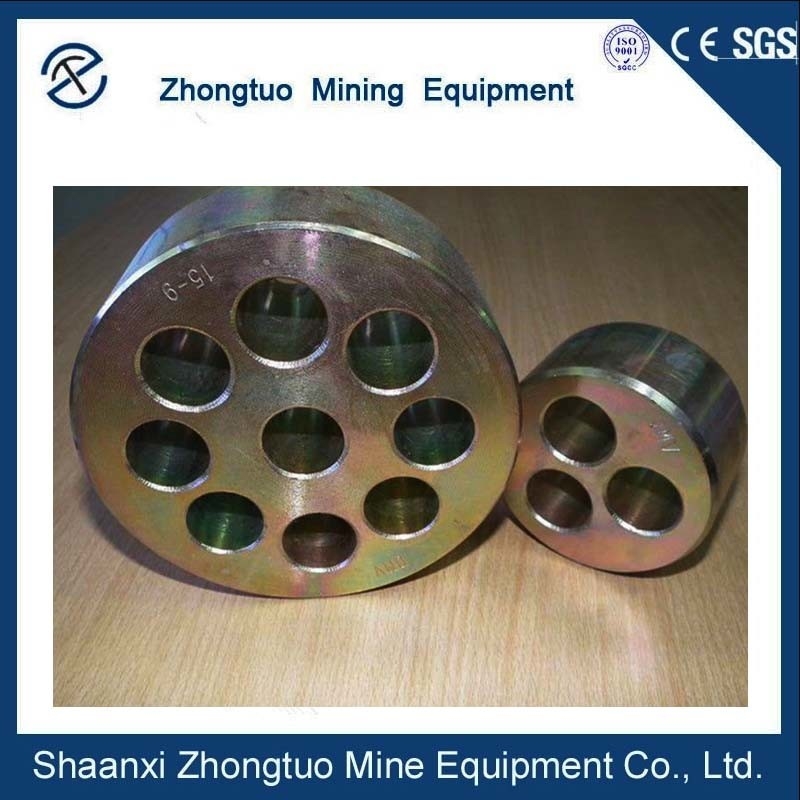

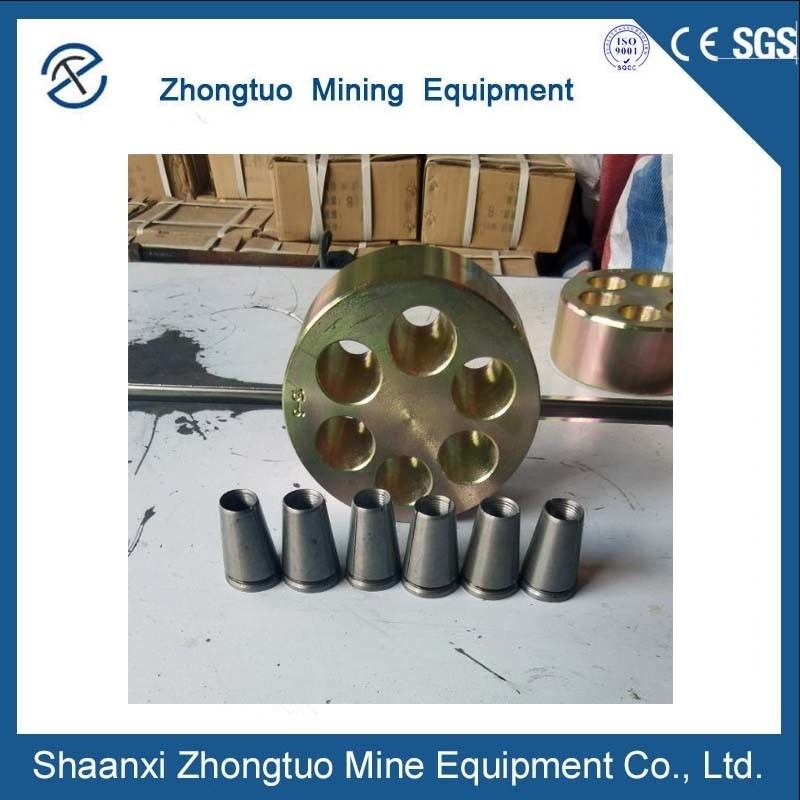

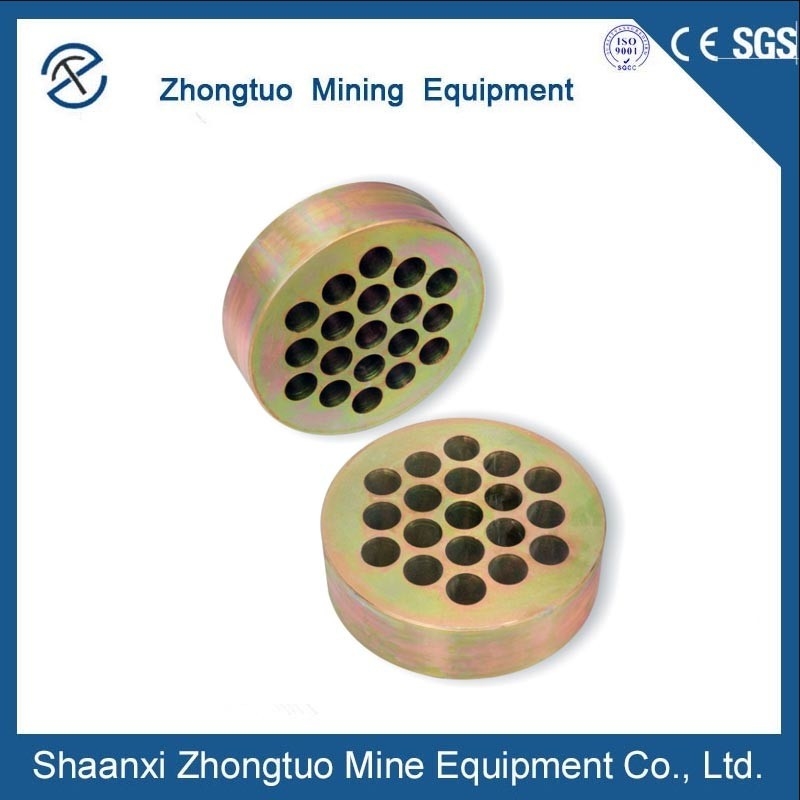

متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 0متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 1





متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 2



متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 3



متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 4



متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 5



متعدد الثقوب مرساة ما بعد التوتر المستخدمة في جسر البناء آلة التصنيع باستخدام الحاسب الآلي الربيع 6



التعليمات:
Q1: ما إذا كان يتم استخدام الحفارة في حفر الصخور أو ثقوب التربة؟
A1: مجهزة بمثقاب مختلفة وفقًا لكائن التطبيق.تم تجهيز منصات حفر الصخور بمطارق ثقب فولاذية دائرية ومثقاب الصخور.تتطلب منصات حفر التربة أنبوب حفر ملتوي ومثقاب ثلاثي الشفرات.

Q2: كم حمولة يمكن رفع رافعة الجسر ؟؟
ج 2: النطاق من 50 إلى 1000 طن ، حسب احتياجات التطبيق لدينا الخيار المناسب لك.

Q3: كم متر هي الوصلة بين الرافعة ومضخة الزيت؟
A3: معيار المصنع مترين.إذا كنت بحاجة لفترة أطول ، فسنصنعها لك.

س 4: ما الفرق بين مضخة الزيت الهيدروليكي؟
A4: بالنسبة لمقبس الشد ، فهي عبارة عن مضخة زيت 50 ميجا باسكال 3 كيلو واط ومضخة زيت 60 ميجا باسكال 4 كيلو واط.

س 5: ما نوع الحزم الموجودة في مجموعة المراسي؟
A5: حلقة مرساة ، مشبك ، وسادة تثبيت ، ضلع حلزوني.

س 6: ما هو مصطلح الدفع الذي يمكنك قبوله؟
A6: 100٪ T / T (حدد وفقًا للوضع الفعلي)

س 7: ما هي مدة ضمان الجهاز؟
ج 7: سنة واحدة للجهاز وتقديم الدعم الفني حسب احتياجاتك.

س 8: كم من الوقت سيستغرق ترتيب الإنتاج؟
A8: يمكننا تسليم البضائع العادية في غضون 7-15 يومًا.العناصر الكهربائية غير القياسية الأخرى التي سنقوم بتسليمها في غضون 25-30 يومًا.

س 9: ما هو مصطلح التجارة الذي يمكنك قبوله؟
A9: شروط التجارة المتاحة: FOB ، CIF ، CFR ، EXW ، إلخ.

س 10: هل تقدمون عينات؟هل هو مجاني أم إضافي؟
A10: نعم ، يمكننا أن نقدم لك آلة العينة.لكنها ليست مجانية.تحتاج إلى دفع ثمن العينة وتكلفة الشحن.

س 11: ما هي شروط الدفع الخاصة بك؟
A11: نحن نقبل T / T ، ويسترن يونيون ، Money Gram ، Paypal ، L / C ، إلخ.
