Slab System Post Tension Anchorage Prestressed Concrete Anchor System

نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط

المنتجات - اكسسوارات المرساة
  • إبراز

    نظام ربط بعد التوتر الملمع,نظام مرساة الخرسانة المسبقة التوتر,ملحقات ربط نظام الصفيحات

    ,

    Prestressed Concrete Anchor System

    ,

    Slab System Anchor Accessories

  • التطبيق
    البحرية والصناعية وغيرها.
  • العلامة التجارية
    مذيع الأخبار
  • شهادة
    ISO9001
  • اللون
    فضة
  • السمة
    قوة عالية ، مقاومة للتآكل
  • المواد
    الفولاذ المقاوم للصدأ
  • النموذج
    مُكَمِّلات
  • حزمة
    10 قطعة / الحزمة
  • الشكل
    مستديرة
  • الحجم
    2.5
  • سطح
    مصقول
  • نطاق درجة حرارة
    -50~+200 درجة مئوية
  • قوة الشد
    > 1000 شمال
  • استخدام
    قطع
  • الوزن
    0.3 كجم
  • اسم العلامة التجارية
    ZT

نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط

  • Slab System Post Tension Anchorage Prestressed Concrete Anchor System
  • Slab System Post Tension Anchorage Prestressed Concrete Anchor System
  • Slab System Post Tension Anchorage Prestressed Concrete Anchor System
  • Slab System Post Tension Anchorage Prestressed Concrete Anchor System
  • Slab System Post Tension Anchorage Prestressed Concrete Anchor System
  • Slab System Post Tension Anchorage Prestressed Concrete Anchor System
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ

المنتج: نظام الصفيحة Post Tension Anchorage Prestressed Concrete هو نظام مرسيد متخصص مصمم لتشغيل الخرسانة في البناء الهندسي. يستخدم أساسا في بناء الجسور،هذا النظام يضمن الاستقرار أثناء التوتريتم تثبيتها مسبقاً ووضعها قبل صب الخرسانة، ثم تدفن في كلا الطرفين من الخرسانة، وتعمل كوجوه نهائية لاستقرار الجهاز. لضمان أداء مثالي،من المهم الحفاظ على المرسومات بشكل صحيحقبل الاستخدام ، يوصى بتطبيق الزيوت على السطح الخارجي لمشبك الأداة والسطح الداخلي للثقب الشوكي لوحة الارتكاز.يُنصح أيضاً بإزالة الحطام السطحي بانتظاميجب الالتزام بدقة بتدابير السلامة أثناء التشغيل ، ولا يسمح لأي شخص بالوقوف بالقرب من مكبس التشغيل. بالإضافة إلى ذلك ، من المهم استخدام نظام الارتكاز ككل ،تجنب خلطها مع أنظمة أخرىمع تصميمه المهني والمتشدد، يضمن نظام Slab Post Tension Anchorage Pre-Tressed Concrete التوتر المسبق الموثوق به والفعال للمباني الخرسانية.


وصف التطبيق

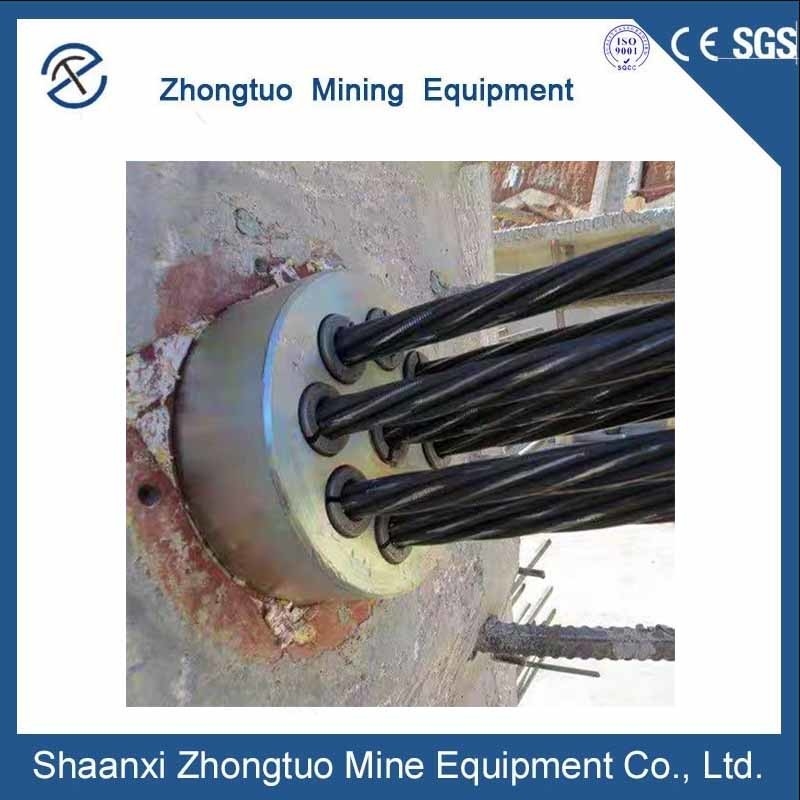

وهي مناسبة للمرساخ المستخدمة في التوتر المسبق للخرسانة في عملية البناء الهندسي. تستخدم بشكل عام في بناء الجسور ، مثبتة مسبقاً وموضعة ، ثم صب الخرسانة ،مدفونة في طرفي الخرسانة، أي طرفي النفخات، والتي هي وجهان النهاية وضعت لاستقرار جاك أثناء التوتر.



معايير المنتج

البيانات التقنية لـ YJM13 Anchorage

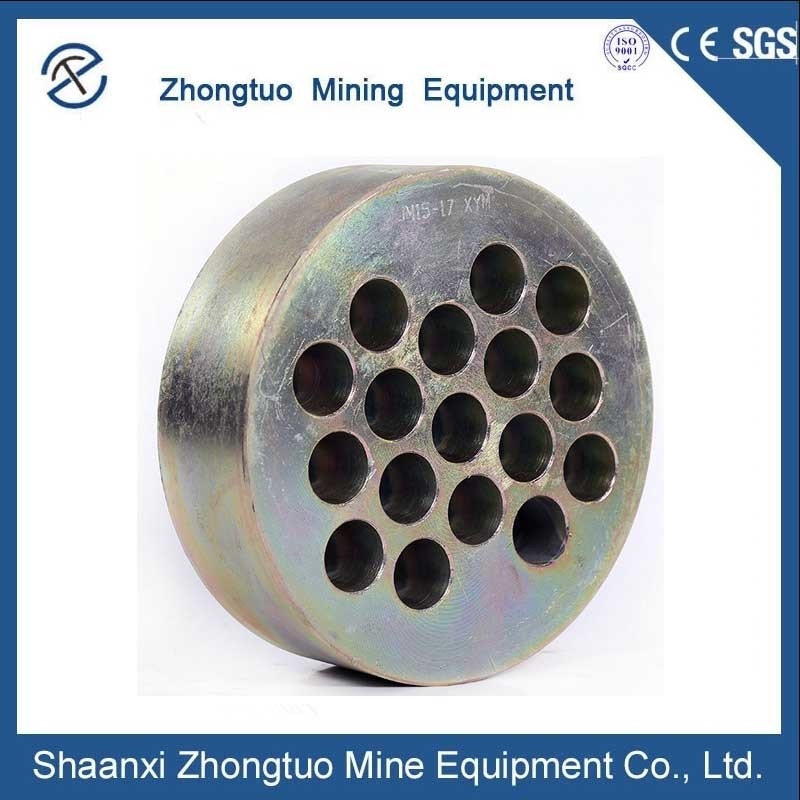

المواصفات رأس المرساة لوحة المحامل القناة تعزيز المدار (جاك) المضطرب
ΦA ب مربع مستديرة ΦE ((ID) ΦF هـ ΦG ن
C*D ΦC*D
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000





البيانات التقنية لـ YJM15 Anchorage
المواصفات رأس المرساة لوحة المحامل القناة تعزيز المدار (جاك) المضطرب
ΦA ب مربع مستديرة ΦE
(ID)		 ΦF هـ ΦG ن
C × D ΦC × D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
(YJM15-18) 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500





نصائح دافئة
1يجب أن يتم الاحتفاظ بالمرساة بشكل صحيح، ويجب ألا يكون هناك صدأ، الماء، وغيرها من المواد المختلفة في الاستخدام.

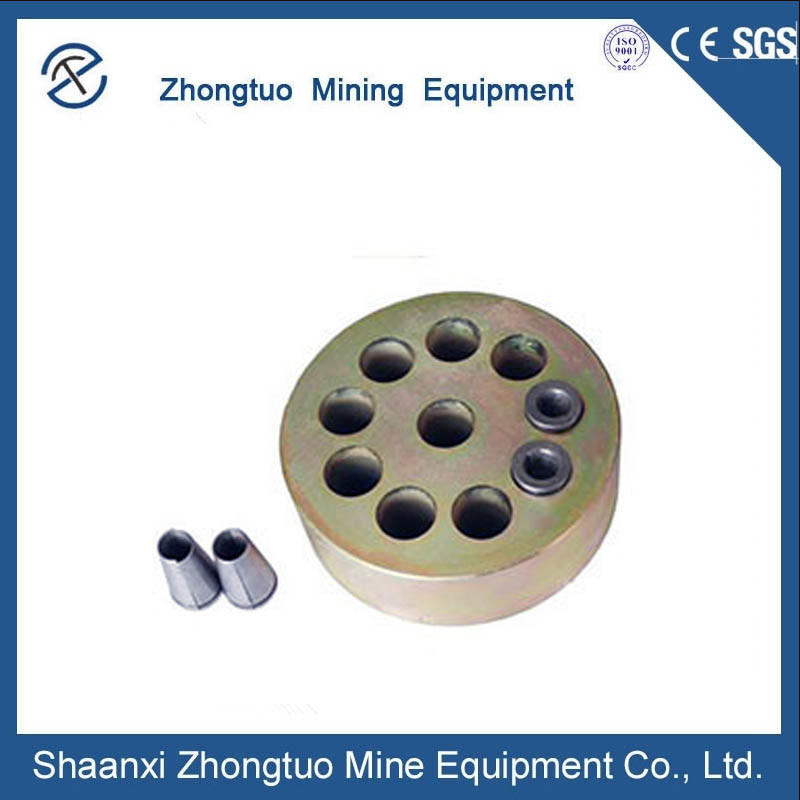

2. تطبيق الزيت على السطح الخارجي من مشبك الأداة والسطح الداخلي من فتحة الشفرة من لوحة المرساة قبل الاستخدام، وغالبا إزالة الحطام على سطح المشبك.
3يجب اتخاذ تدابير السلامة أثناء التشغيل، ولا يمكن لأحد الوقوف خلف جاك التشغيل.
4يجب استخدام نظام الارتكاز معا ولا يمكن خلطه مع أنظمة أخرى.





نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 0



نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 1



نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 2نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 3نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 4نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 5نظام الصفيحة بعد التوتر ترسانة نظام ترسانة خرسانة مضغوط 6








الأسئلة الشائعة:
السؤال 1: هل تستخدم المنشأة لفتح ثقوب الصخور أو ثقوب التربة؟
A1: مجهزة بمثقابات مختلفة حسب هدف التطبيق. يتم تجهيز منصات الحفر الصخرية بمطرقات حفر صلبة مستديرة ومثقوبات صخرية.أجهزة الحفر التربة تتطلب أنبوب حفر التواء وثلاثة شفرة حفر.

س2: كم من الحمولة يمكن أن يرفع جاك الجسر؟
الجواب: النطاق من 50 إلى 1000 طن، اعتمادا على احتياجات التطبيق لدينا الخيار الصحيح بالنسبة لك.

س3: كم متر هو الاتصال بين جاك ومضخة الزيت؟
الجواب 3: معيار المصنع هو مترين. إذا كنت بحاجة إلى أطول، ونحن سوف تجعله بالنسبة لك.

س4: ما هو الفرق بين مضخة الزيت الهيدروليكية؟
ج4: بالنسبة لمقبض التوتر ، فهو مضخة زيت 50 MPa 3 kW ومضخة زيت 60 MPa 4 kW.

السؤال 5: ما نوع الحزم التي تحتوي عليها مجموعة من المرساة؟

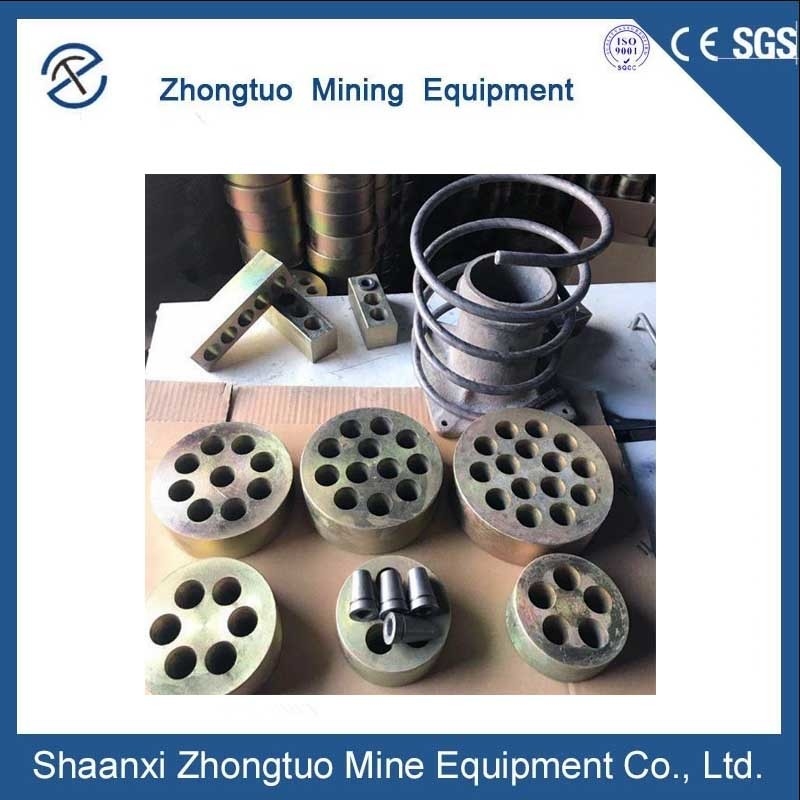

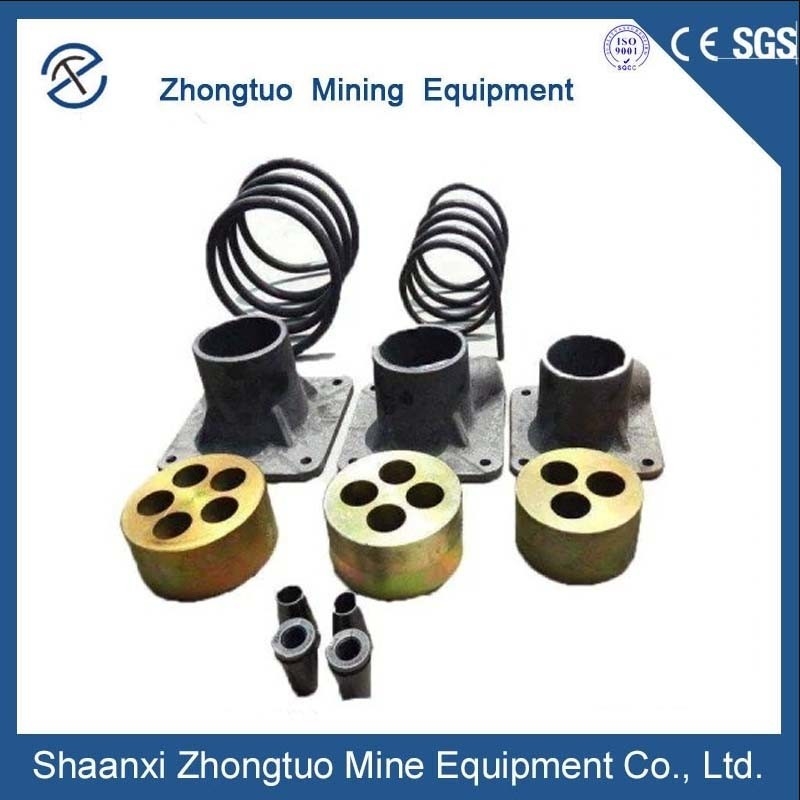

ج5: حلقة مرساة، مشبك، وسادة مرساة، ضلع دوامة.

س6: أي مدة دفع يمكنك قبولها؟
ج6: 100٪ T / T (( تقرر وفقًا للحالة الفعلية)

السؤال 7: كم مدة ضمان الجهاز؟
A7: سنة واحدة للجهاز وتوفير الدعم الفني وفقا لاحتياجاتك.

س8: كم سيستغرق الأمر لترتيب الإنتاج؟
ج8: يمكننا تسليم البضائع العادية في غضون 7-15 يوماً. غيرها من المواد الكهربائية غير القياسية سنسلمها في غضون 25-30 يوماً.

س9: أي شروط تجارية يمكنك قبولها؟
ج9: شروط التجارة المتاحة: FOB، CIF، CFR، EXW، الخ.

س10: هل تقدمون عينات؟ هل هي مجانية أم إضافية؟
ج10: نعم، يمكننا أن نقدم لك آلة العينة. ولكنها ليست مجانية. تحتاج إلى دفع ثمن العينة وتكلفة الشحن.

س11: ما هي شروط الدفع الخاصة بك؟
ج11: نحن نقبل T / T، ويسترن يونيون، غرام المال، باي بال، L / C، الخ
