مرساة التوتر الملمع,مرساة التوتر بعد بناء الجسر
,Bridge Construction Post Tension Anchor
-
العلامة التجاريةمذيع الأخبار
-
اللونالفضة
-
التصميمحديث
-
المدى الطويلعالية
-
الخصائصسهل التنصيب
-
أنهيملمع
-
الموادمعدن
-
التعبئةالتعبئة والتغليف التجزئة
-
الشكلمستديرة
-
الحجمصغير
-
الأسلوبمعاصر
-
النوعمُكَمِّلات
-
استخدامداخلي وخارجي
-
مكان المنشأالمادة الموحدة
-
اسم العلامة التجاريةZT
ما بعد التوتر مرساة أداء موثوق به ملاءمة لبناء الجسور

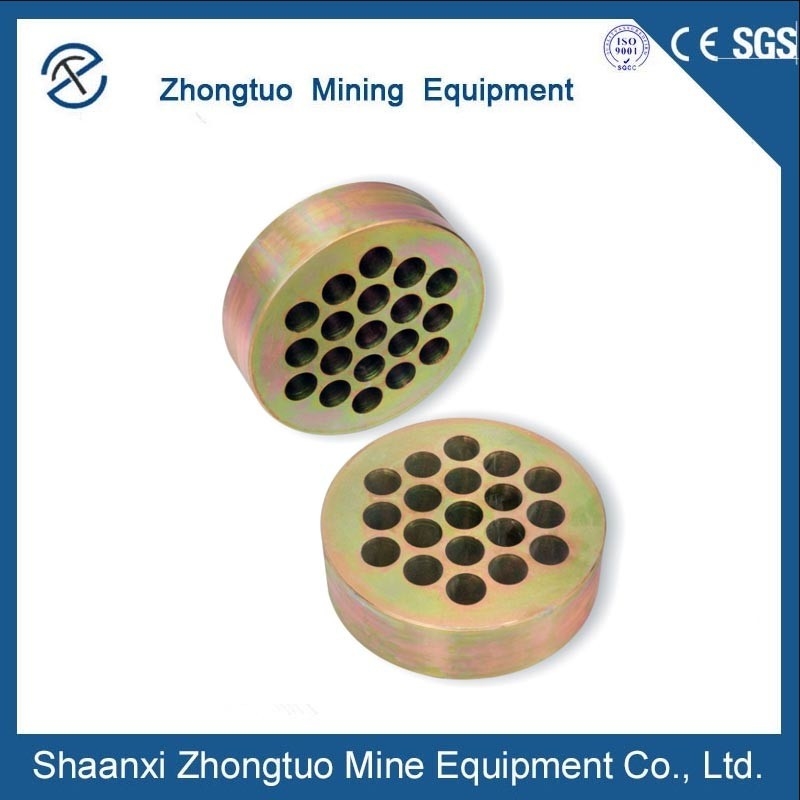

الاسم: مرساة التوتر المتعددة الثقوب تستخدم في بناء الجسور. تم تصميم هذا المرساة خصيصًا للتوتر المسبق للخرسانة في مشاريع البناء الهندسية،خاصة في بناء الجسوريتم استخدامه عن طريق تثبيت المرسة مسبقاً ووضعها قبل صب الخرسانة ، ومن ثم دفنها في كلا طرفي الخرسانة. يتضمن المرسة وجهين في شكل نفخة ،والتي توفر الاستقرار للجانك أثناء التوترلضمان الأداء الأمثل، من الضروري الحفاظ على المرسومات بشكل صحيح، والحفاظ عليها خالية من الصدأ، والماء، والحطام الأخرى.من المستحسن أن تطبق المزلق على السطح الخارجي لمشبك الأدوات والسطح الداخلي لثقب الشفرة في لوحة الارتكاز قبل الاستخداميجب اتخاذ تدابير السلامة أثناء التوترو من المهم التأكد من عدم وجود أي أفراد بالقرب من جاك التوترمن المهم أن نلاحظ أن نظام الارتكاز يجب أن يستخدم حصرا، دون خلطه مع أنظمة أخرى. بالنسبة للبيانات التقنية، يحتوي جهاز الارتكاز YJM13 على مواصفات لرأس الارتكاز،لوحة محامل، القناة، التعزيز المدارية، والقبض على التوتر، مثل ΦA، B، مربع، مستديرة، ΦE ((ID) ، و ΦF. مع أدائها الموثوق بها وملاءمتها لبناء الجسور،هذا المرساة متعددة الثقوب بعد التوتر هو أصل ثمين في مجال الهندسة.
وصف التطبيق

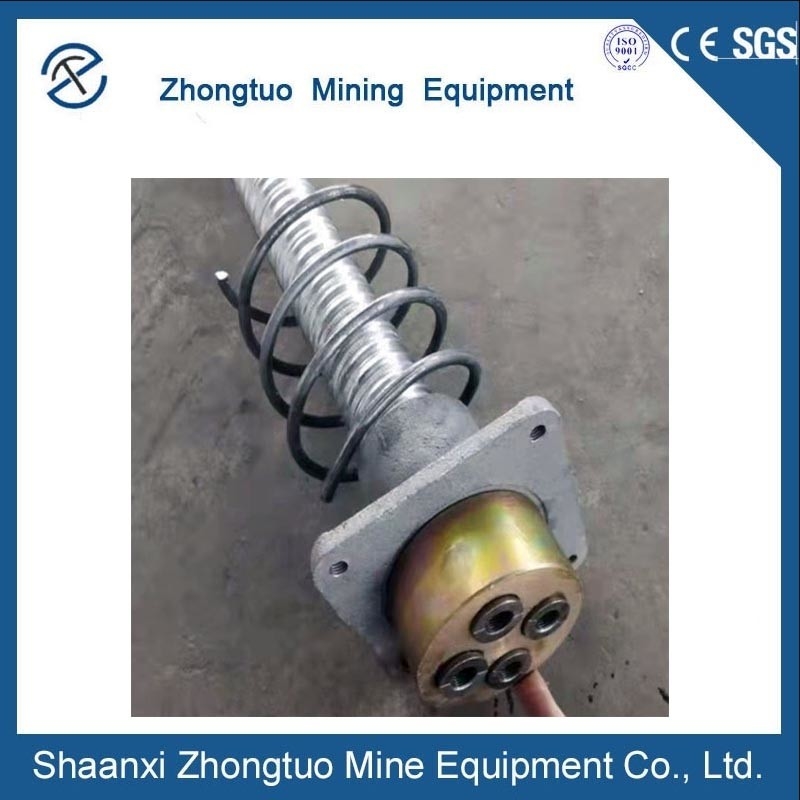

وهي مناسبة للمرساخ المستخدمة في التوتر المسبق للخرسانة في عملية البناء الهندسي. تستخدم بشكل عام في بناء الجسور ، مثبتة مسبقاً وموضعة ، ثم صب الخرسانة ،مدفونة في طرفي الخرسانة، أي طرفي النفخات، والتي هي وجهان النهاية وضعت لاستقرار جاك أثناء التوتر.
معايير المنتج
| البيانات التقنية لـ YJM13 Anchorage | ||||||||||
| المواصفات | رأس المرساة | لوحة المحامل | القناة | تعزيز المدار | (جاك) المضطرب | |||||
| ΦA | ب | مربع | مستديرة | ΦE ((ID) | ΦF | هـ | ΦG | ن | ||
| C*D | ΦC*D | |||||||||
| YJM13-1 | 38 | 40 | 80 × 10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
| YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
| YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
| YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
| YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
| YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
| YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
| YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
| YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
| YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
| YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
| YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
| YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
| YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
| YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
| YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
| البيانات التقنية لـ YJM15 Anchorage | ||||||||||
| المواصفات | رأس المرساة | لوحة المحامل | القناة | تعزيز المدار | (جاك) المضطرب | |||||
| ΦA | ب | مربع | مستديرة | ΦE (ID) |
ΦF | هـ | ΦG | ن | ||
| C × D | ΦC × D | |||||||||
| YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
| YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
| YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
| YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
| YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
| YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
| YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
| YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
| YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
| YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
| YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
| YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
| YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
| YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| (YJM15-18) | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
| YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
| YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
| YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
| YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |
نصائح دافئة
1يجب أن يتم الاحتفاظ بالمرساة بشكل صحيح، ويجب ألا يكون هناك صدأ، الماء، وغيرها من المواد المختلفة في الاستخدام.

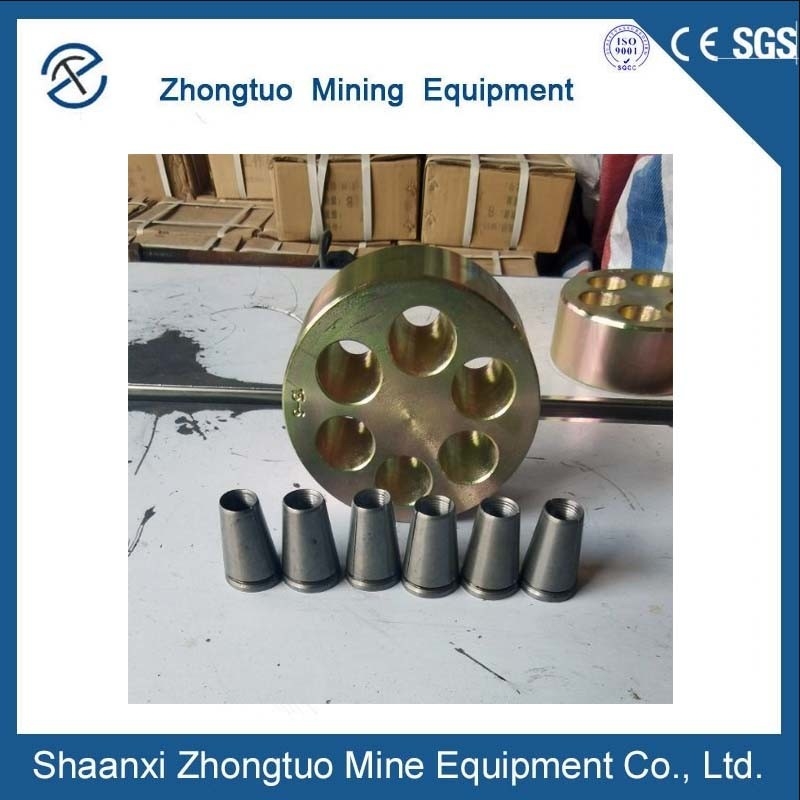

2. تطبيق الزيت على السطح الخارجي من مشبك الأداة والسطح الداخلي من فتحة الشفرة من لوحة المرساة قبل الاستخدام، وغالبا إزالة الحطام على سطح المشبك.

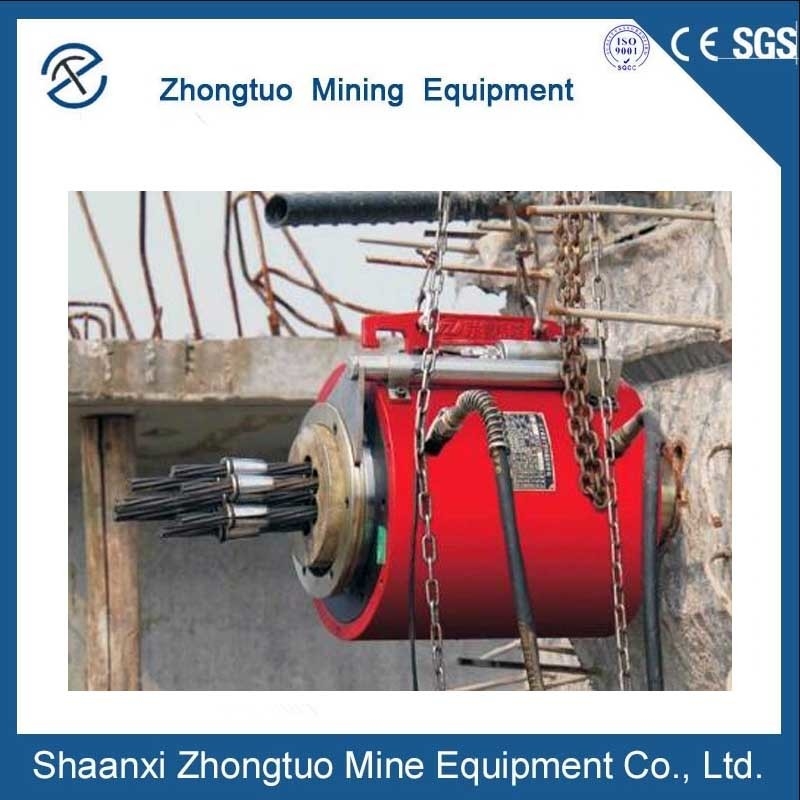

3يجب اتخاذ تدابير السلامة أثناء التشغيل، ولا يمكن لأحد الوقوف خلف جاك التشغيل.
4يجب استخدام نظام الارتكاز معا ولا يمكن خلطه مع أنظمة أخرى.
