Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable

مرساة التوتر مع مرساة ثقب متعددة للكابلات الحديدية 12.7 / 15.2 / 17.8mm

المنتجات - اكسسوارات المرساة
  • إبراز

    سلك الفولاذ كابل عمود الجهد مرساة,مرساة التوتر متعدد الثقوب,17.8ملم ملحقات مرساة

    ,

    Multi Hole Post Tension Anchor

    ,

    17.8mm Anchor Accessories

  • أتمتة
    شبه آلي
  • الكمبيوتر ستراند
    1-15 حفرة
  • شكل المنتج
    مستديرة
  • شكل الوتد
    2 شيبس أو 3 شيبس
  • التطبيق
    كوبري
  • المواد
    الفولاذ المسبوب
  • مكان المنشأ
    المادة الموحدة
  • اسم العلامة التجارية
    ZT
  • إصدار الشهادات
    CE; ISO
  • الأسعار
    negotiable
  • وقت التسليم
    أسبوع 1
  • شروط الدفع
    L/C، D/A، D/P، T/T، Western Union، MoneyGram

مرساة التوتر مع مرساة ثقب متعددة للكابلات الحديدية 12.7 / 15.2 / 17.8mm

  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
  • Post Tension Anchor With Multi Hole Anchorage For 12.7 / 15.2 / 17.8mm Steel Wire Cable
احصل على السعر ﺎﺘﺼﻟ ﺍﻶﻧ



كابل سلكي فولاذي متعدد الثقوب 12.7/15.2/17.8mm



الارتكاز هو جهاز تركيز دائم يستخدم في الخرسانة المجهدة مسبقاً وهو أمر ضروري لتطبيق قوة الانكماش الناتجة عن الأوتار المجهدة مسبقاً على الهيكل.أداة الارتكاز في الهياكل أو المكونات بعد التوتر يمكن أن تحسن القدرة على تحمل الجسر، إطالة مدى، وخفض وزنه من خلال الحفاظ على توتر الأوتار المجهدة مسبقا ونقلها إلى داخل الخرسانة.

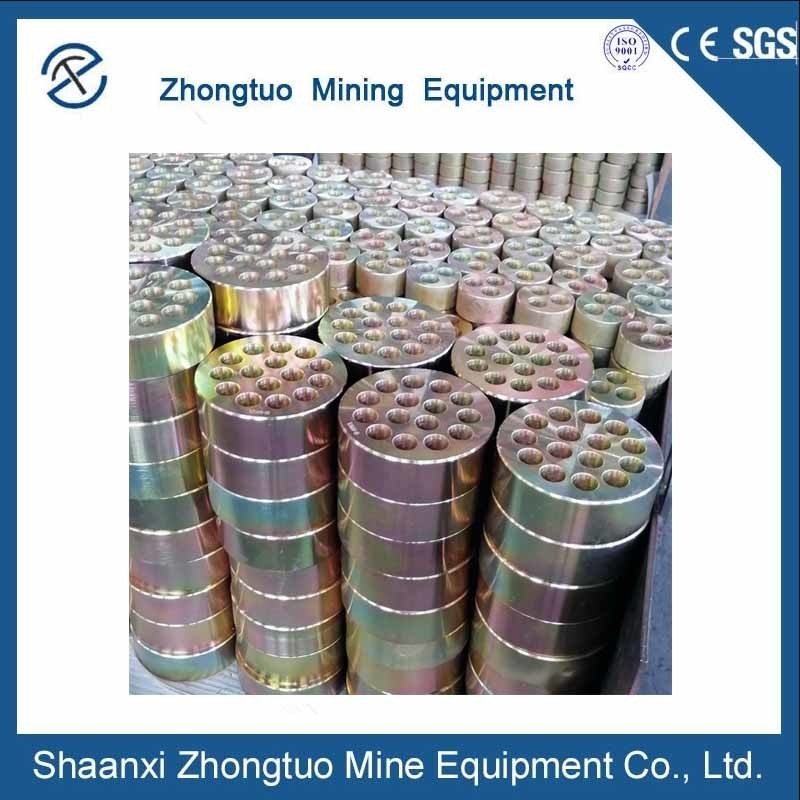

مرساة التوتر مع مرساة ثقب متعددة للكابلات الحديدية 12.7 / 15.2 / 17.8mm 0



التطبيق



استبدال دعم الجسور، تعزيز الجسور والمباني، هندسة تعزيز الفولاذ، بناء موقع الأشعة المجهدة مسبقًا، كابلات الوقوف، كابلات التعليق، التبادل الحضري، السكك الحديدية الخفيفة،مبنى مرتفع، الحفاظ على المياه والسدود الكهرومائية ، رصيف الميناء ، ترسانة حماية منحدر الصخور ، ترسانة سقف الأنفاق ، بناء الأبراج ، رفع الأثقال ، إلخ.

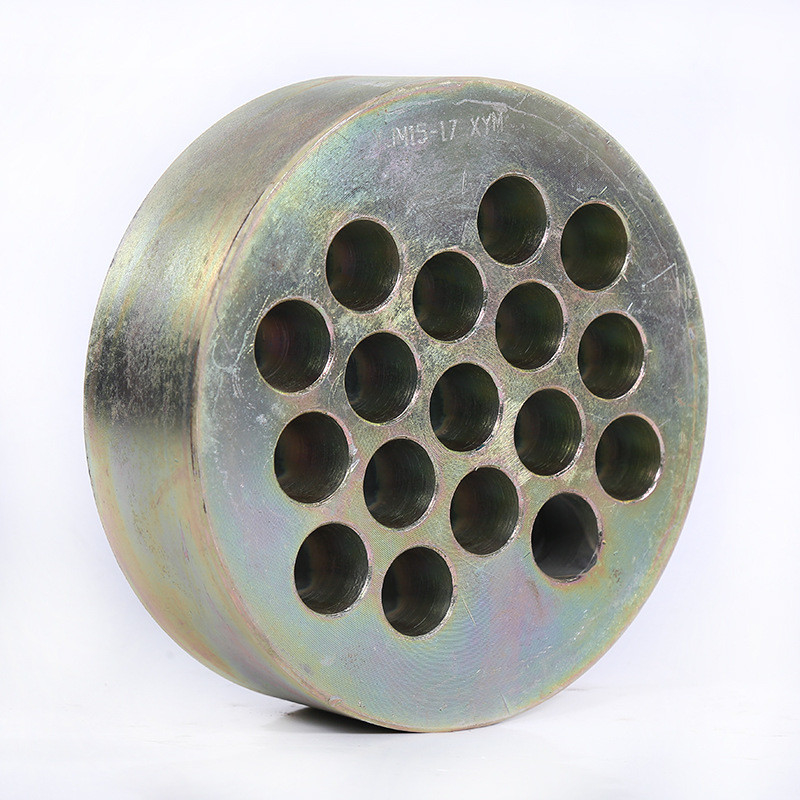

مرساة التوتر مع مرساة ثقب متعددة للكابلات الحديدية 12.7 / 15.2 / 17.8mm 1



معايير الشريط بعد التوتر الدائري الرصيف المسطح



البيانات التقنية لـ YJM13 Anchorage
المواصفات رأس المرساة لوحة المحامل القناة تعزيز المدار (جاك) المضطرب
ΦA ب مربع مستديرة ΦE ((ID) ΦF هـ ΦG ن
C*D ΦC*D
YJM13-1 38 40 80 × 10 - 35 80 30 6 3 QYC270
YJM13-2 76 42 115×80 120×80 45 120 40 8 3 YDC1100
YJM13-3 83 42 120×80 130×80 50 120 40 10 3 YDC1100
YJM13-4 87 42 130×87 135×85 50 135 50 10 3 YDC1100
YJM13-5 97 42 140×92 140×100 55 140 50 10 4 YDC1100
YJM13-6 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-7 107 45 150×97 150×125 60 160 50 12 4 YDC1100
YJM13-8 117 45 165×115 165×135 60 170 50 12 4 YDC1500
YJM13-9 127 48 175×125 175×140 70 180 50 12 4 YDC1500
YJM13-10 136 48 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-11 138 50 180×130 180×150 80 200 50 14 4 YDC2500
YJM13-12 143 50 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-13 147 53 190×140 190×150 80 210 50 14 5 YDC2500
YJM13-14 153 53 195×150 200×160 80 220 50 14 5 YDC2500
YJM13-15 157 55 195×150 200×160 90 220 50 14 5 YDC2500
YJM13-16 167 55 210×160 210×185 90 240 60 16 6 YDC2500
YJM13-17 172 58 220×175 235×185 90 240 60 16 6 YDC3500
YJM13-18 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-19 176 58 235×175 235×185 90 260 60 16 6 YDC3500
YJM13-20 196 60 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-21 196 63 270×185 260×200 90 270 60 16 6 YDC3500
YJM13-22 196 65 270×185 260×200 90 270 60 18 6 YDC3500
YJM13-23 206 65 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-24 206 68 295×245 275×260 100 280 60 18 6 YDC4000
YJM13-25 216 68 300×260 275×290 100 290 60 18 6 YDC4000
البيانات التقنية لـ YJM15 Anchorage
المواصفات رأس المرساة لوحة المحامل القناة تعزيز المدار (جاك) المجهد
ΦA ب مربع مستديرة ΦE
(ID)		 ΦF هـ ΦG ن
C × D ΦC × D
YJM15-1 43 46 80×12 80×20 35 80 30 8 4 QYC270
YJM15-2 83 48 130×85 135×80 50 120 40 10 4 YDC6500
YJM15-3 87 48 130×87 135×85 50 120 40 10 4 YDC650
YJM15-4 97 48 140×92 140×100 50 140 50 10 4 YDC1100
YJM15-5 107 48 150×97 150×120 55 150 50 10 4 YDC1100
YJM15-6 122 50 165×115 165×135 70 170 50 12 4 YDC1500
YJM15-7 122 50 175×125 175×135 70 170 50 12 4 YDC1500
YJM15-8 137 53 180×130 180×150 80 190 50 12 4 YDC2500
YJM15-9 147 53 190×140 190×150 80 200 50 12 4 YDC2500
YJM15-10 157 53 195×150 210×160 90 210 60 14 4 YDC2500
YJM15-11 157 55 210×160 210×160 90 210 60 14 4 YDC2500
YJM15-12 167 55 210×160 210×185 90 230 60 14 4 YDC2500
YJM15-13 177 55 220×175 210×185 90 230 60 14 4 YDC3500
YJM15-14 177 58 225×175 235×185 90 240 60 14 4 YDC3500
YJM15-15 187 60 235×175 235×185 90 260 60 16 5 YDC3500
YJM15-16 187 60 240×175 235×185 90 260 60 16 5 YDC3500
YJM15-17 197 63 250×185 265×200 100 280 60 16 5 YDC4000
(YJM15-18) 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-19 197 63 270×185 265×200 100 280 60 16 5 YDC4000
YJM15-20 217 68 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-21 217 70 295×245 285×260 120 290 60 16 5 YDC5000
YJM15-22 217 70 295×245 285×260 120 290 60 18 5 YDC5000
YJM15-23 237 73 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-24 237 75 310×260 320×260 120 320 60 18 5 YDC5000
YJM15-25 237 78 310×300 320×300 120 330 70 18 5 YDC6500



تصنيف المرساة


(1) مرساة مستديرة
يتم تحديد نموذج المواصفات باسم YJM15-N (YM15-N) أو YJM13-N (YM13-N) ؛ هذا النوع من المرسات له أداء ممتاز للترسيل الذاتي.


(2) مرساة مسطحة.
يتم التعبير عن نموذج المواصفات على النحو التالي: BJM15-N (BM15-N) أو BJM13-N (BM13-N) (B ، الحرف الأول من اللغة الصينية بينين للرساط المسطحة ، يمثل معنى الرساط المسطحة) ؛المرسومات المسطحة تستخدم في المقام الأول للجسوريضمن السطح الأفقي المجهد مسبقًا والصفيحة المجوفة والحزمة المنخفضة الارتفاع توزيع التوتر المتساوي والمناسب مع تقليل سمك الهيكل أيضًا.



(3) مرساة ملفوفة.

(الربط الثابت) يتم تسمية نموذج المواصفات باسم JYM15-N (YMP15-N) أو JYM13-N (YMP13-N) ؛مناسبة لمواقف تكون فيها إجهاد التصميم في نهاية المكون مرتفعًا أو تكون مساحة النهاية محدودة.. تستخدم الطحن. تطبق الآلة غطاء الضغط على الأسلاك المتدلية. يتم تضمينها مسبقًا في الخرسانة وتجميعها حسب الحاجة. بعد أن يتم تعيين الخرسانة إلى القوة المحددة,لقد تمدد.

مرساة التوتر مع مرساة ثقب متعددة للكابلات الحديدية 12.7 / 15.2 / 17.8mm 2









نصائح التوتر المسبق حول الارتكاز



(1) عند قطع الأضلاع المجهدة مسبقاً، استخدم منشار عجلة طحن بدلاً من قطع القوس.

(2) عندما يتم ربط خيوط الفولاذ ، يجب أن يتم تصويبها واحدة في كل مرة ، ويتم ربطها في مجموعات ، ولا تكون فوضوية.يجب تجميع الارتكاز المكبّد أو المثبت في الطرف الثابت للخيط الصلب مع لوحة المحامل والتعزيز الدواري.

(3) يجب الحفاظ على المعدات والأدوات المستخدمة للضغط المسبق وتعديلها باستمرار.

(4) قبل أن يتم إجهاد الأوتار المجهدة مسبقاً ، يجب تقديم نتيجة اختبار قوة الخرسانة والضغط.عندما تكون قوة الضغط للخرسانة تلبي معايير التصميم ولا تقل عن 75٪ من درجة قوة التصميم، يمكن استخدام التوتر المسبق.
(5) قبل تشديد الأوتار المسبقة للضغط، امسح سطح لوحة الوعاء وافتحص الخرسانة وراءها. قبل تشديد، إصلاح أي تجاوف في الخرسانة بملاط البوكسي.

(6) عندما يتم تركيب المرساة ، يجب أن تكون لوحة المرساة مستقيمة ، ويجب تشديد المشدود ، ويجب أن يكون موقع المشدود موحدًا ؛ ومع ذلك ،يجب عدم ضرب المشد بقوة شديدة عند تشديد المشد لتجنب تدميره.


بطاقة:

ملحقات مرساة ذات ثقوب متعددة سابقة الإجهاد

مثبتات مسطحة مستديرة بعد التوتر

مرساة كابل ستراند PC
